Colocación del material
4.3 Colocación del ribbon
En el caso de impresión térmica directa,
no colocar ribbon y, si está colocado,
retirarlo.
1
C

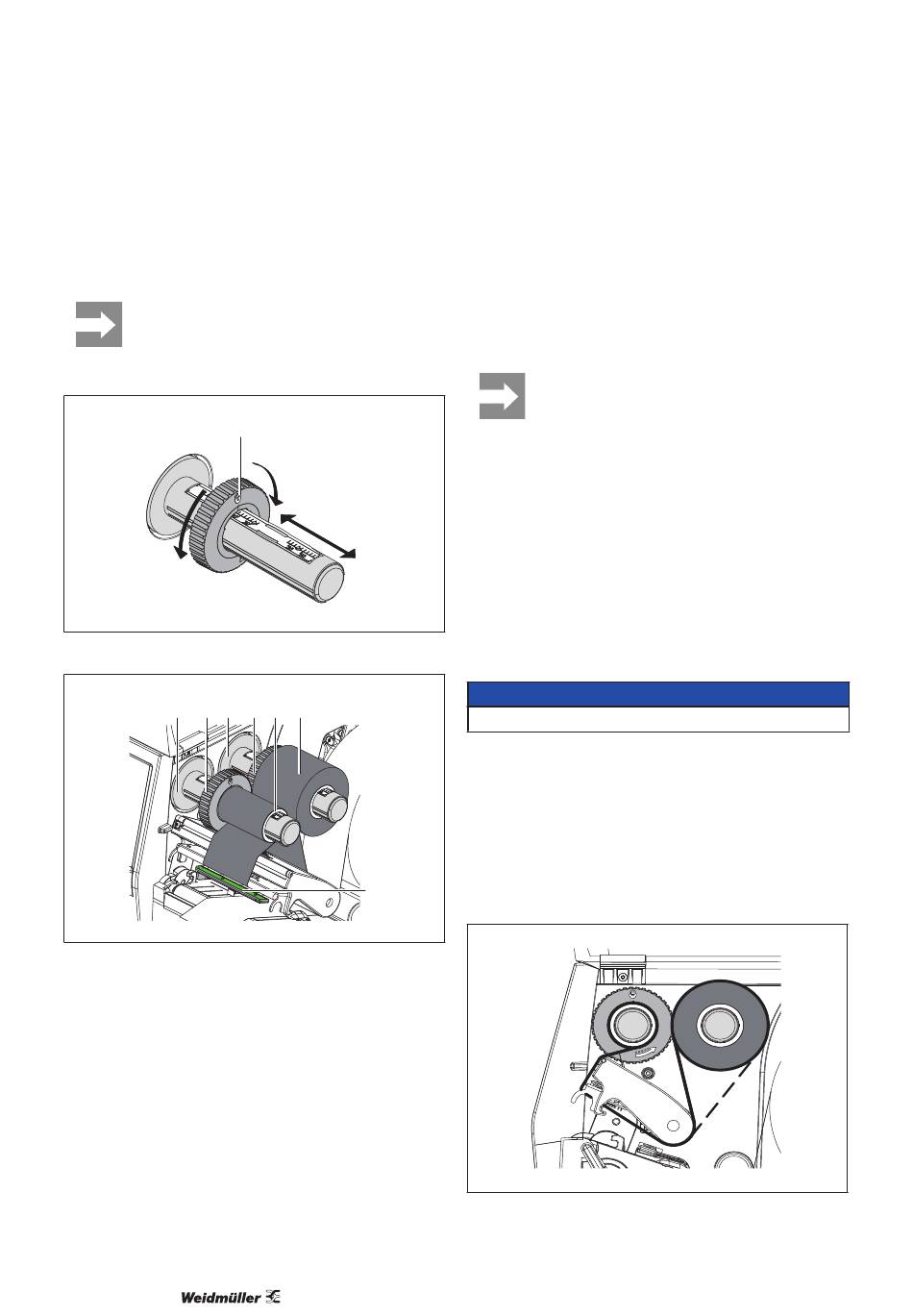

Figura 11 Ajuste del posicionador
2 1 3
Figura 12 Colocación del ribbon
f Antes de colocar el ribbon es necesario limpiar
el cabezal (→ "6.3 Limpieza del cabezal" en la
página 195).
f Abrir el cabezal.
f Ajustar el posicionador (1) sobre el desbobinador
(3) conforme a la anchura del ribbon ("Figura 11
Ajuste del posicionador"):
• Sujetar firmemente el bobinador y desbloquear el
posicionador (1) girando en sentido A.
• Deslizar el posicionador (1) en la dirección B y
ajustarlo a la anchura del ribbon con la escala.
• Sujetar firmemente el bobinador y bloquear el po-
192
A
B
1 4 5
6
sicionador (1) girando en sentido C.
f Desplazar el carrete de ribbon (5) hasta el po-
sicionador (1) sobre el desbobinador (3) de tal
forma que el recubrimiento de color del ribbon se
oriente hacia abajo al desbobinar.
Para rebobinar el ribbon se necesita un
núcleo del ribbon (4) al menos tan ancho
como el carrete de reserva.
• Utilizar el núcleo del ribbon para rebo-
binar cuando se cambie el ribbon.
f Adaptar la posición del posicionador sobre el re-
bobinador a la anchura del núcleo del ribbon (4) y
deslizar el núcleo del ribbon sobre el rebobinador
(2).
f Guiar el ribbon a través del módulo de impresión
tal y como se muestra en la "Figura 13 Paso del
ribbon".
ATENCIÓN
Guiar el ribbon sobre el sensor de etiqueta (6).
f Fijar el inicio del ribbon centrado en el núcleo del
ribbon (4) usando cinta adhesiva. Durante este
proceso, tener en cuenta el sentido de giro del
rebobinador de ribbon en sentido antihorario.
f Girar el rebobinador de ribbon (2) en sentido anti-
horario para alisar el paso del ribbon.
f Cerrar el cabezal.
Figura 13 Paso del ribbon
2599430000/00/04.2019
