f Placer margenstopperen (5), så materialet føres uden fastklemning.
f Indstil etiketfotocelleanlægget (→ "4.2 Indstilling af etiketfotocellen" på side 131).
f Tryk hovedholderen ned, og drej grebet (8) med urets retning for at låse printhovedet.
4.2

Indstilling af etiketfotocellen

Ved levering sidder etiketsensoren (2) i midten af papirbanen.
En indstilling af etiketfotocellen (1) skal kun foretages ved anvendelse af bestemte materialer:
• Materialer med blackmarks eller udstansninger uden for midten
• Flerbanet materiale med lige baneantal
• Materiale med uregelmæssigt udformede etiketter

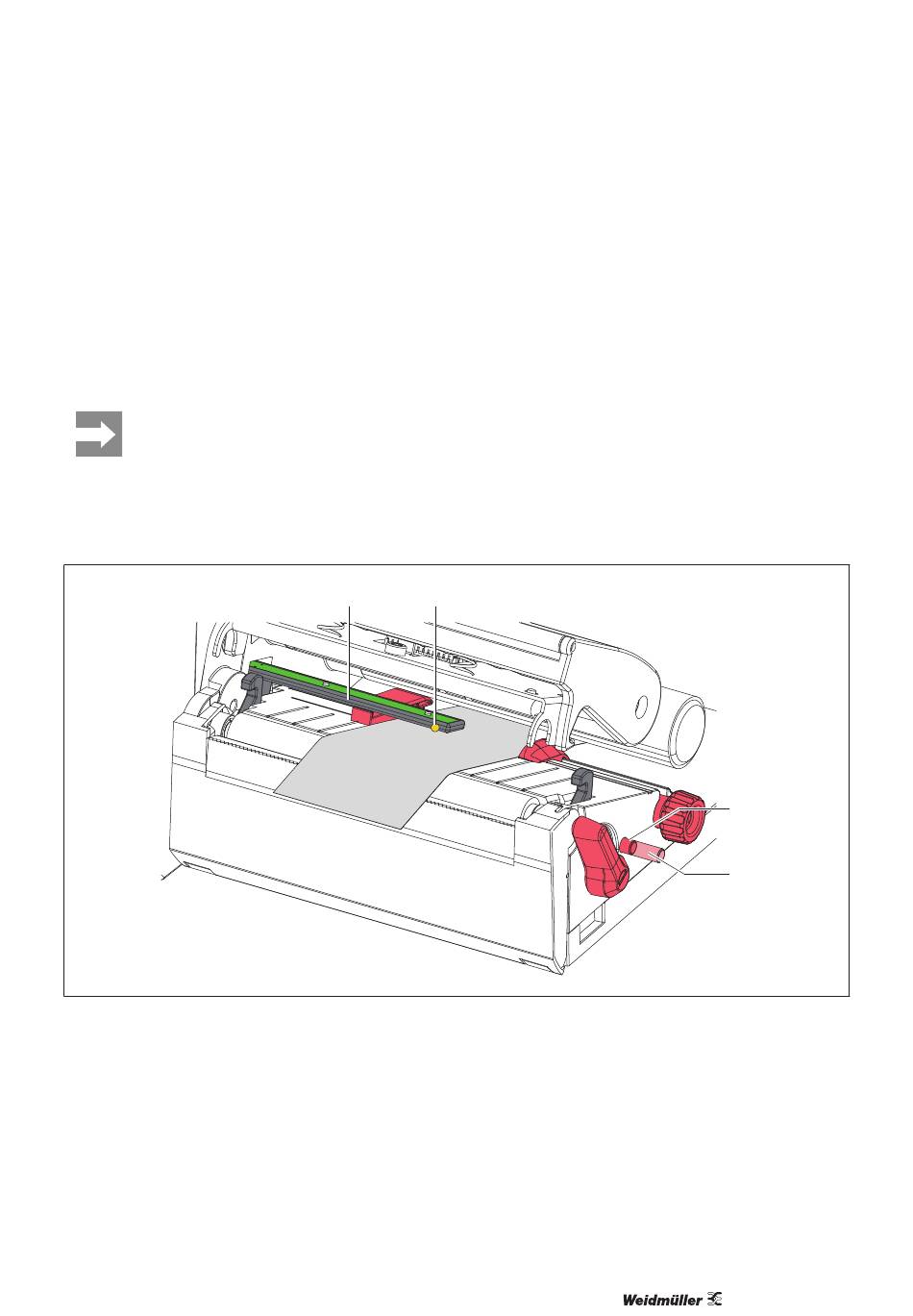

Billede 10 Indstilling af etiketfotocelleanlæg
Sensorpositionen er markeret med en gul LED.
f Åbn printhovedet.
f Sæt drejeknappen (3) i indstillingsposition (3b) ved at trykke på den.
f Ved at dreje drejeknappen (3) positioneres etiketfotocellen således, at sensoren (2) kan registrere etiket-
tens forreste kant, blackmark eller udstansning.
f Sæt drejeknappen (3) i grundpositionen (3a) ved at trykke på den.
2599430000/00/04.2019
1 2
Ilægning af materiale
3a
3b
131
