Inserimento del materiale
4.3 Inserimento del nastro pig-
mentato
In caso di stampa termica diretta non
inserire il nastro pigmentato o eventual-
mente rimuovere quello già inserito.
1
C

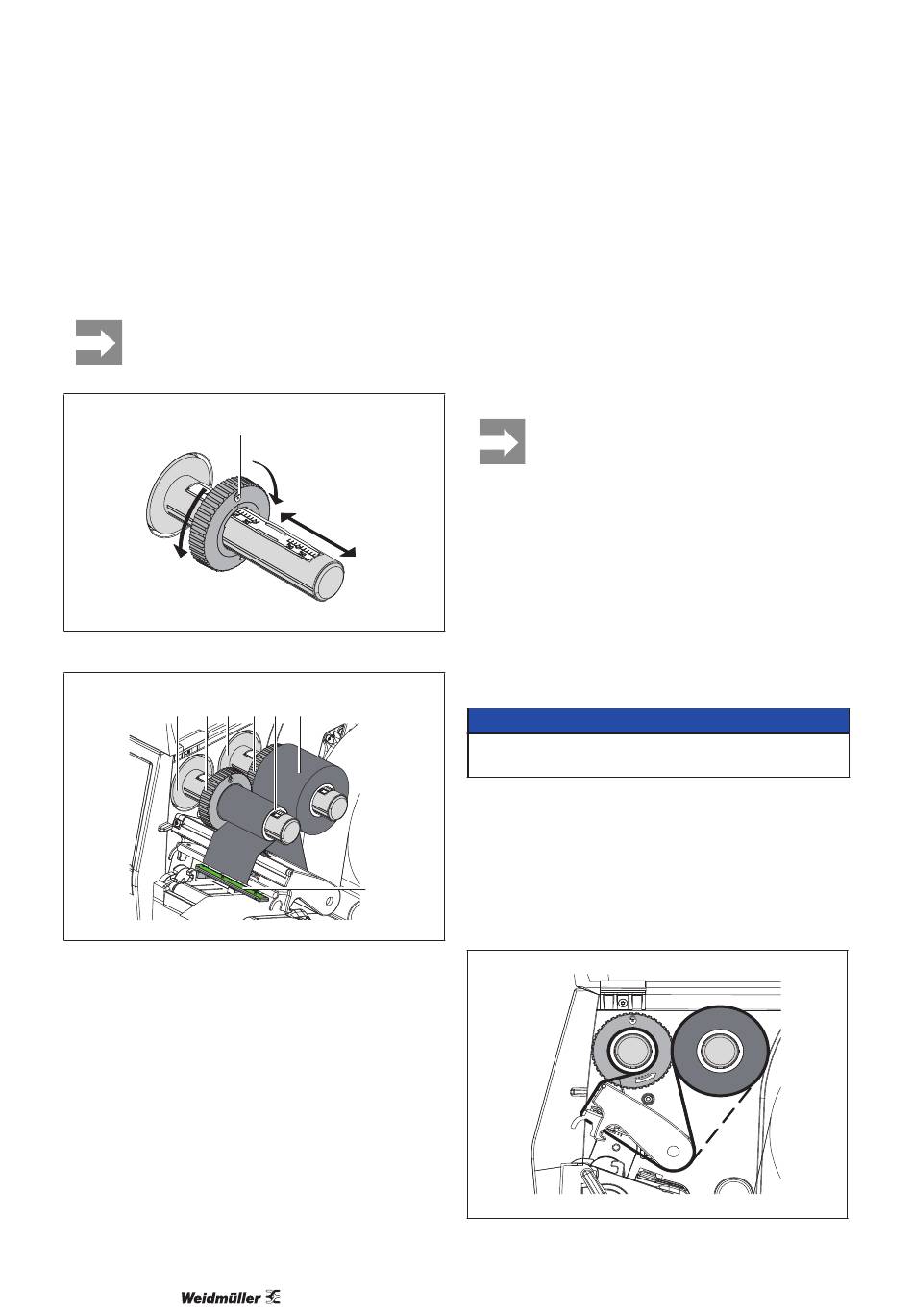

Figura 11 Impostazione della flangia regolabile
2 1 3
Figura 12

Inserimento del nastro pigmentato

f Pulire la testina di stampa prima di inserire il
nastro (→ "6.3 Pulizia della testina di stampa" a
pagina 335).
f Aprire la testina di stampa.
f Regolare la flangia regolabile (1) sullo svolgitore
(3) in base alla larghezza del nastro pigmentato
("Figura 11 Impostazione della flangia regolabi-
le"):
• Tenere fermo l'avvolgitore e sbloccare la flangia
regolabile (1) ruotandola in direzione A.
• Spingere la flangia regolabile (1) in direzione B e,
con l'ausilio della scala, regolarla sulla larghezza
332
A
B
1 4 5
6
del nastro pigmentato.
• Tenere fermo l'avvolgitore e bloccare la flangia
regolabile (1) ruotandola in direzione C.
f Spingere il rotolo di nastro pigmentato (5) fino alla
flangia regolabile (1) sullo svolgitore (3) in modo
tale che durante la svolgitura il rivestimento colo-
rato della pellicola sia rivolto verso il basso.
Per avvolgere la pellicola è necessaria
una bobina (4) almeno di pari larghezza
del rotolo di scorta.
• Utilizzare la bobina per l'avvolgimento
durante la sostituzione del nastro pig-
mentato.
f Adattare la posizione della flangia regolabile
sull'avvolgitore alla larghezza della bobina (4) e
spingere quest'ultima sull'avvolgitore (2).
f Far passare il nastro pigmentato attraverso il
gruppo di stampa come indicato in "Figura 13
Scorrimento del nastro pigmentato".
ATTENZIONE
Condurre il nastro pigmentato sul sensore etichet-
te (6).
f Fissare l'inizio del nastro al centro sulla bobina
(4) con del nastro adesivo. Prestare attenzione
alla direzione di rotazione dell'avvolgitore del na-
stro: deve ruotare in senso antiorario.
f Ruotare l'avvolgitore (2) in senso antiorario per
livellare lo scorrimento del nastro.
f Chiudere la testina di stampa.
Figura 13 Scorrimento del nastro pigmentato
