Τοποθέτηση υλικού
f Τοποθετήστε το ρυθμιστή περιθωρίου (5) έτσι, ώστε το υλικό να οδηγείται χωρίς να μαγκώνει.
f Ρύθμιση φωτοκύτταρου για ετικέτες (→ „4.2 Ρύθμιση φωτοκύτταρου ετικετών" στη σελίδα 160).
f Πιέστε τη βάση κεφαλής προς τα κάτω και περιστρέψτε το μοχλό (8) δεξιόστροφα, για να κλειδώσετε την
κεφαλή εκτύπωσης.
4.2 Ρύθμιση φωτοκύτταρου ετικετών
Στην κατάσταση παράδοσης ο αισθητήρας ετικετών (2) βρίσκεται στο κέντρο της κίνησης χαρτιού.
Η ρύθμιση του φωτοκύτταρου ετικετών (1) πρέπει να πραγματοποιηθεί μόνο κατά τη χρήση συ-
γκεκριμένων υλικών:
• Υλικό με σημάνσεις ανάκλασης ή διατρήσεις εκτός κέντρου
• Υλικό πολλαπλών γραμμών με ακέραιο αριθμό γραμμών
• Υλικό με ανομοιόμορφα διαμορφωμένες ετικέτες

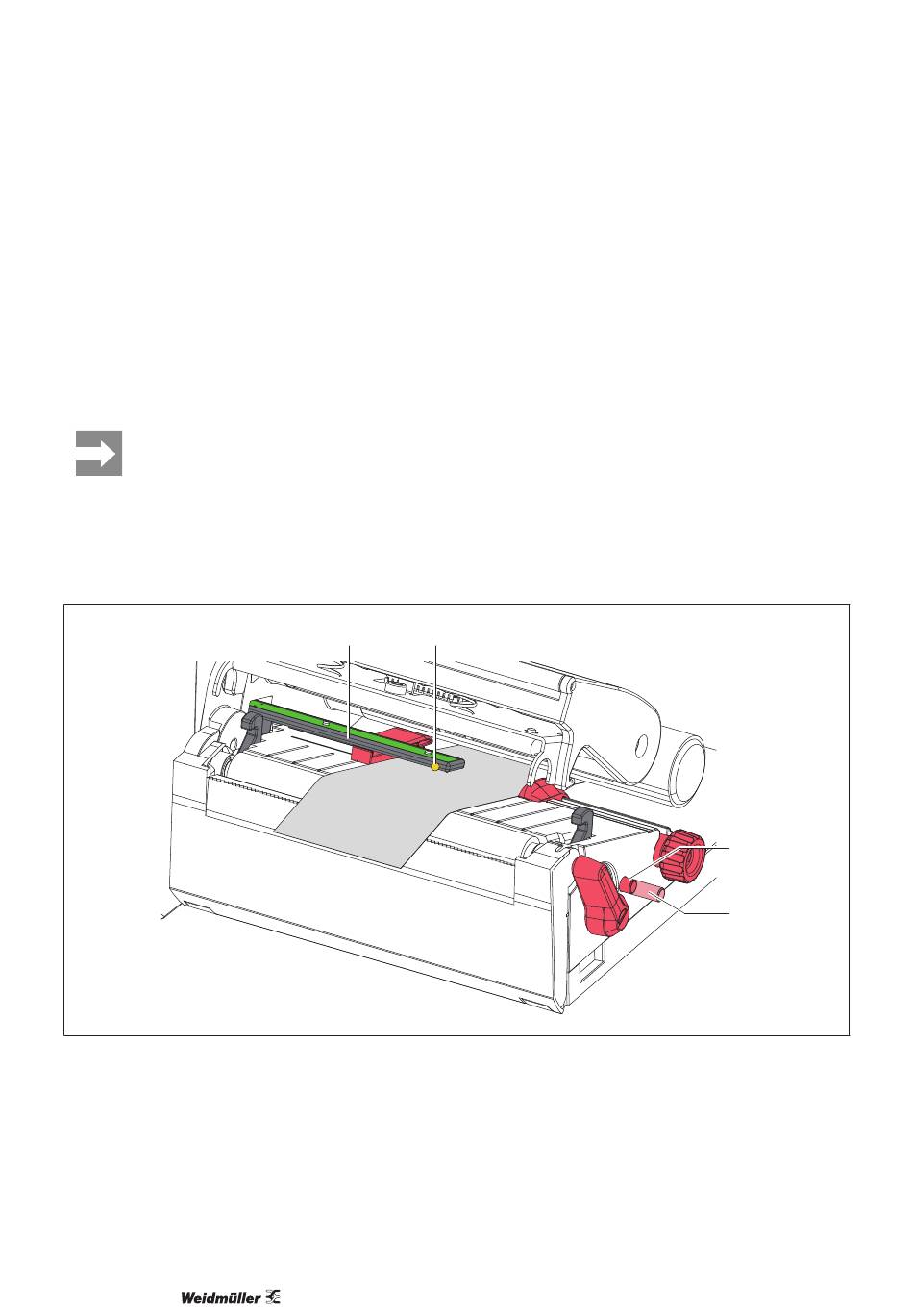

Εικόνα 10 Ρύθμιση φωτοκύτταρου ετικετών
Η θέση του αισθητήρα επισημαίνεται με μια κίτρινη λυχνία LED.
f Ανοίξτε την κεφαλή εκτύπωσης.
f Μετακινήστε το περιστρεφόμενο κουμπί (3) με πάτημα στη θέση ρύθμισης (3b).
f Ρυθμίστε τη θέση του φωτοκύτταρου ετικετών με πάτημα του περιστρεφόμενου κουμπιού (3) έτσι, ώστε ο
αισθητήρας (2) να μπορεί να ανιχνεύσει την μπροστινή ακμή της ετικέτας, την ανακλαστική σήμανση ή τη
διάτρηση.
f Μετακινήστε το περιστρεφόμενο κουμπί (3) με εκ νέου πάτημα στην αρχική θέση (3a).
160
1 2
3a
3b
