f Positioneer de margestop (5) zo dat het materiaal zonder klemmen wordt geleid.
f Etiketfotocel instellen (→ „4.2 Etiketfotocel instellen" op pag. 473).
f Duw de kophouder naar beneden en draai de hendel (8) met de wijzers van de klok mee om de printkop
te vergrendelen.
4.2

Etiketfotocel instellen

Bij levering bevindt de etiketsensor (2) zich in het midden van het papiertraject.
De instelling van de etiketfotocel (1) hoeft alleen bij gebruik van bepaalde materialen te worden
aangepast:
• Materiaal met reflexmarkeringen en perforaties buiten het midden
• Meerbaans materiaal met een even aantal banen
• Materiaal met onregelmatig gevormde etiketten

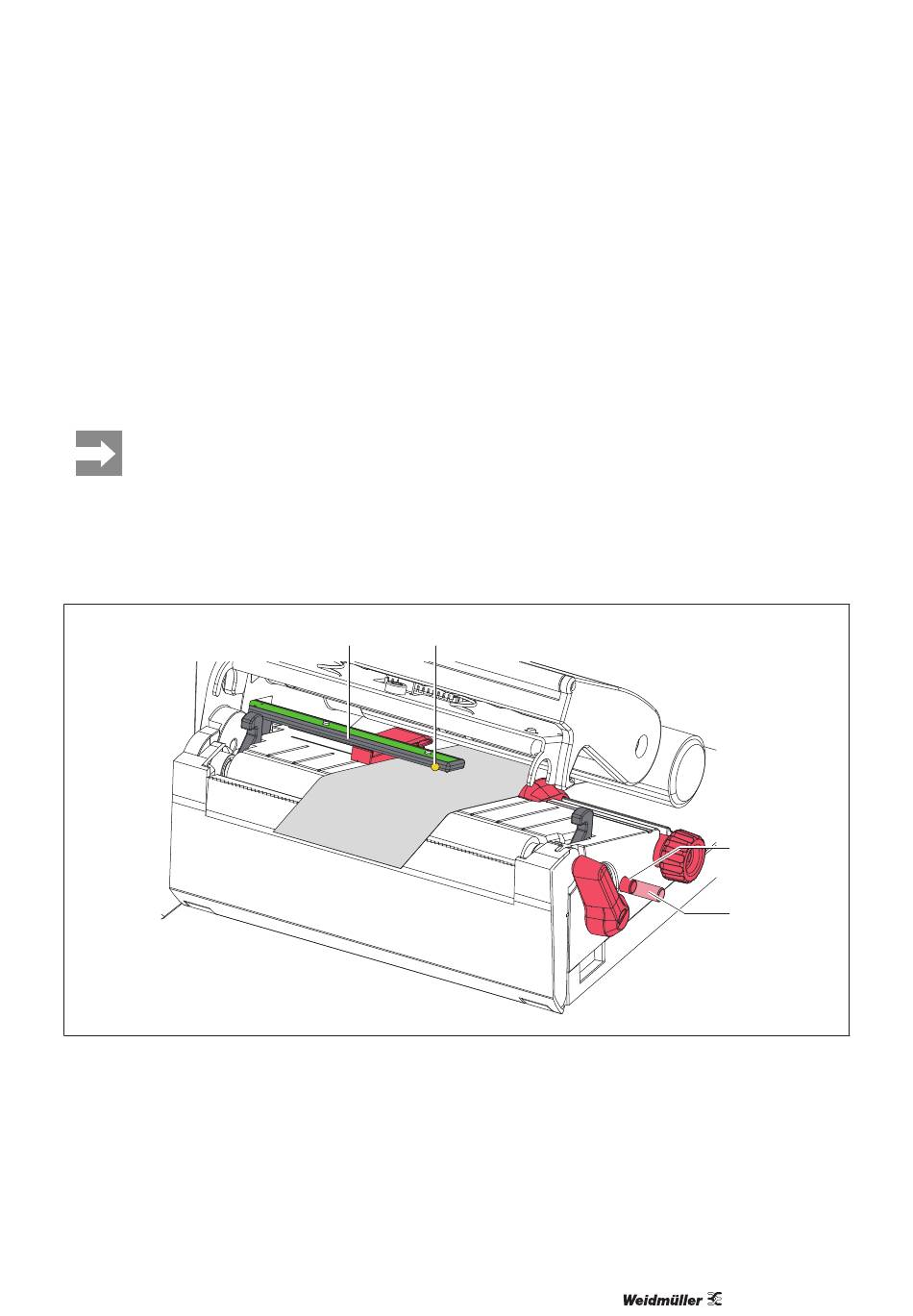

Afbeelding 10 Etiketfotocel instellen
De sensorpositie is gemarkeerd met een gele led.
f Open de printkop.
f Druk op de draaiknop (3) om hem in de instelpositie (3b) te zetten.
f Draai aan de draaiknop (3) om de etiketfotocel zodanig te plaatsen dat de sensor (2) de voorrand van het
etiket, de reflexmarkering of perforatie kan detecteren.
f Druk nogmaals op de draaiknop (3) om hem in de basispositie (3a) te zetten.
