Закладка материала
f Расположите ограничитель полей (5) таким образом, чтобы материал проходил без зажима.
f Настройка датчика этикеток (→ «4.2 Настройка оптического датчика этикеток» на стр. 590).
f Нажмите держатель головки вниз и поверните рычаг (8) по часовой стрелке, чтобы заблокировать
печатающую головку.
4.2 Настройка оптического датчика этикеток
В состоянии поставки датчик этикеток (2) находится по центру хода бумаги.
Настройку оптического датчика этикеток (1) следует проводить только при использовании
определенных материалов, указанных ниже.
• Материал с отражающими метками или с отверстиями перфорации вне центра.
• Многополосный материал с четным числом полос.
• Материал с этикетками нерегулярной формы.

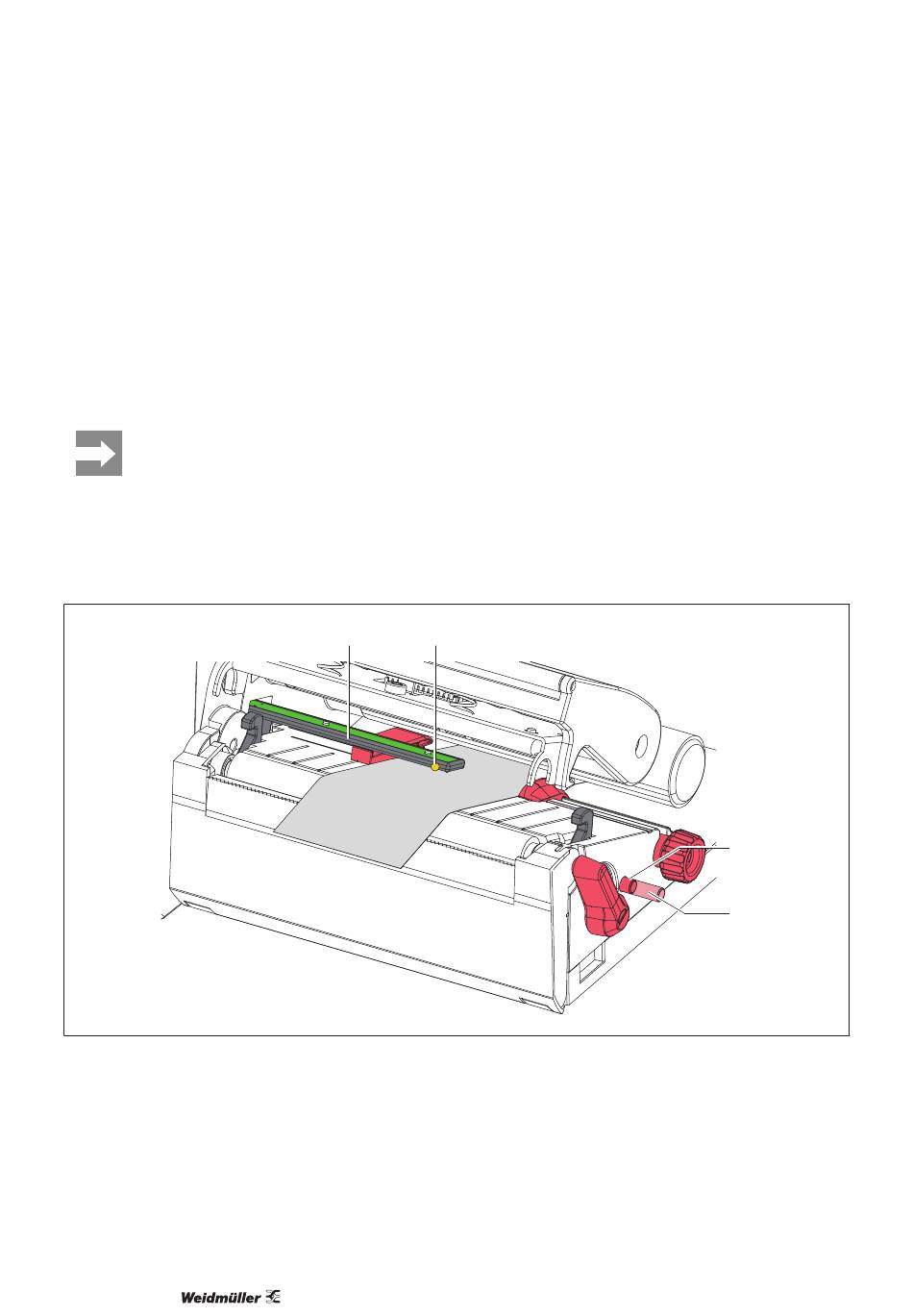

Рис. 10 Настройка оптического датчика этикеток
Положение датчика отмечено желтым светодиодом.
f Откройте печатающую головку.
f Нажав вращающуюся ручку (3), переведите ее в положение настройки (3b).
f Поворачивая вращающуюся кнопку (3), позиционируйте оптический датчик этикеток таким образом,
чтобы датчик (2) мог определить передний край этикетки, отражательную метку или отверстие пер-
форации.
f Повторно нажав вращающуюся ручку (3), переведите ее в исходное положение (3а).
590
1 2
3a
3b
