Vložení materiálu
4.3 Vložení barvící pásky
Při přímém tepelném směrování nevklá-
dejte barvící pásku, případně vloženou
barvící pásku odstraňte.
1
C

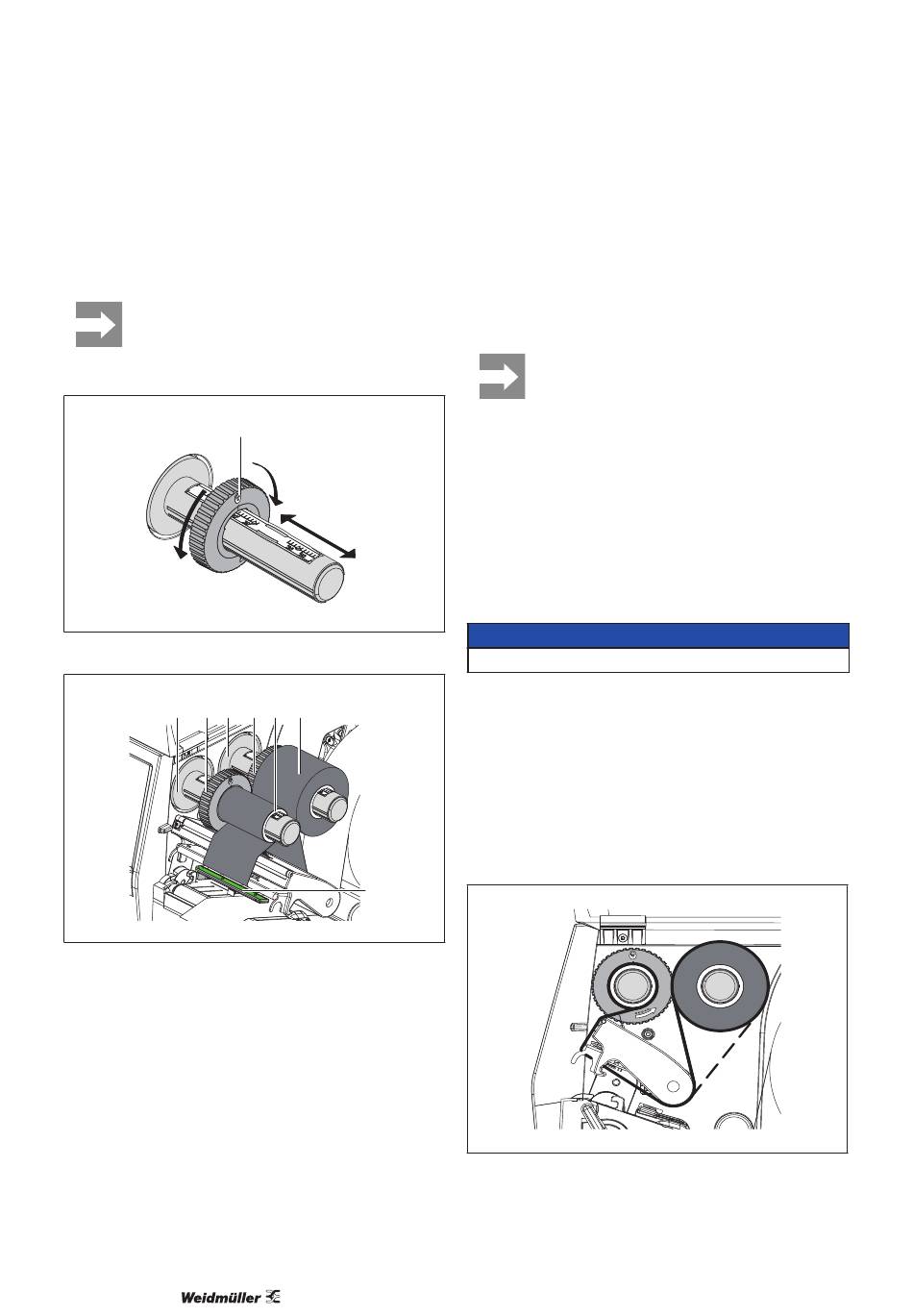

Obrázek 11 Nastavení okrajových zarážek
2 1 3
Obrázek 12 Vložení barvící pásky
f Před vložením barvicí pásky vyčistěte tiskovou
hlavu (→ „6.3 Čištění tiskové hlavy" na straně
107).
f Otevřete tiskovou hlavu.
f Okrajové zarážky (1) na odvíječi (3) nastavte
podle šířky barvící pásky („Obrázek 11 Nastavení
okrajových zarážek"):
• Naviják pevně přidržte a odblokujte okrajové za-
rážky (1) otočením ve směru A.
• Okrajové zarážky (1) posuňte ve směru B a po-
mocí stupnice nastavte na šířku barvící pásky.
• Naviják pevně přidržte a aretujte okrajové zaráž-
104
A
B
1 4 5
6
ky (1) otočením ve směru C.
f Roli barvící pásky (5) nasuňte až ke okrajové
zarážce (1) na navíječku (3) tak, aby vrstva barvy
byla při odvíjení pásky dole.
Pro navíjení pásky je potřeba jádro (4),
které je alespoň také široké jako zásobní
role.
• Jádro pásky použijte při výměně bar-
vící pásky k navinutí.
f Polohu okrajové zarážky na navíječce upravte
podle šířky jádra pásky (4) a jádro nasuňte na
navíječku (2).
f Veďte barvící pásku tiskovým modulem jako na
„Obrázek 13 Posuv barvící pásky".
Pozor!
Barvící pásku veďte přes senzor etiket (6).
f Začátek barvící pásky upevněte lepící páskou ve
středu jádra pásky (4). Přitom pamatujte na směr
otáčení navíječe barvící pásky proti směru hodi-
nových ručiček.
f Otáčejte navíječkou barvící pásky (2) proti směru
hodinových ručiček tak, abyste napnuli barvící
pásku.
f Zavřete tiskovou hlavu.
Obrázek 13 Posuv barvící pásky
2599430000/00/04.2019
