材料を挿入する
4.3 転写フィルムを挿入する
熱転写印刷を行う場合は、転写フィルム
は挿入しないでください。必要に応じて
挿入されている転写フィルムは取り除い
てください。
1
C

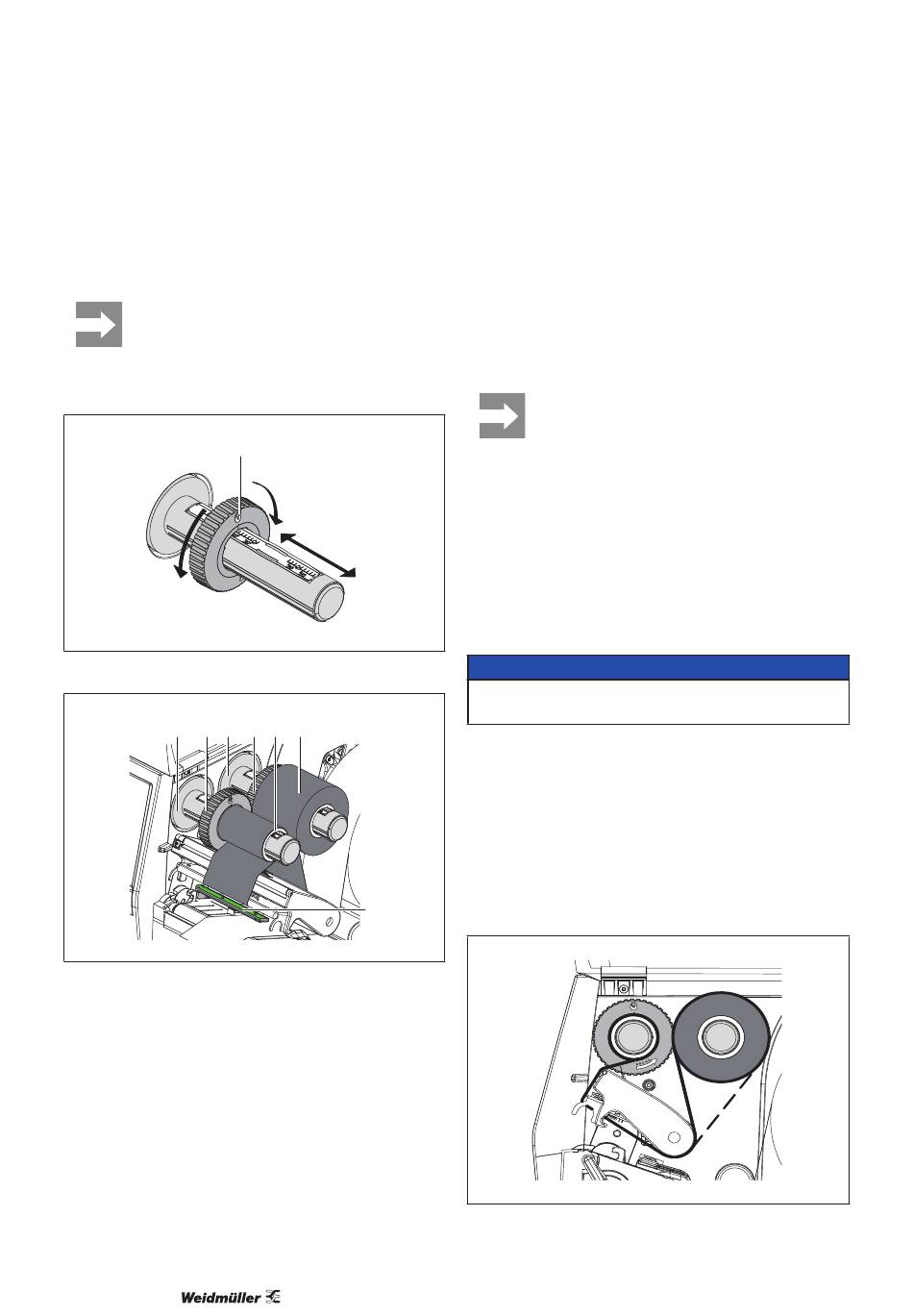

画像 11 マージンストップの設定
2 1 3
画像 12 転写フィルムを挿入する
1 転写フィルムを挿入する前にプリントヘッドを清
掃してください (→ 「6.3 プリントヘッドを清掃
する」ページ363).
2 プリントヘッドを開けます。
3 巻出し機（3）のマージンストップ（1）を転写
フィルムの幅に応じて設定します（「画像 11 マ
ージンストップの設定」):
• 巻き出し機を押さえて、マージンストップ（1）
をＡ方向に回して解錠します。
• マージンストップ（1）をＢ方向にスライドし、
目盛を使って転写フィルムの幅に合わせます。
360
A
B
1 4 5
6
• 巻き出し機を押さえて、マージンストップ（1）
をＣ方向に回してロックします。
4 転写フィルムロール (5) は、巻き出す際にフィル
ムのカラーコーティングが下方を向くように巻出
し機 (3) のマージンストップ（1）まで押し込み
ます。
フィルムの巻き出しには、少なくともス
トックロールと同じ幅のフィルム芯（4
）が必要です。
• 転写フィルム芯は転写フィルムを交
換する際の巻き出しに使用します。
5 巻き出し機のマージンストップの位置をフィルム
芯（4）の幅に合わせて、フィルム芯を巻き出し
機（2）までスライドします。
6 転写フィルムを「画像 13 転写フィルムフィー
ド」に示されたとおり、印刷ユニットに通しま
す。
転写フィルムをラベルセンサー（6）の上に通し
ます。
7 転写フィルム開始部分を接着テープでフィルム芯
(4) の中心に固定します。この際、転写フィルム
巻取り機の回転方向が反時計回りになっているこ
とに注意します。
8 転写フィルムフィードをスムーズにするには、
転写フィルム巻取り機 (2) を反時計回りに回しま
す。
9 プリントヘッドを閉めます。
画像 13 転写フィルムフィード
注意
2599430000/00/04.2019
