Materiaalin asettaminen
4.3

Siirtokalvon asettaminen

Älä aseta siirtokalvoa lämpösuoratulos-
tuksessa, tai poista jo asetettu siirtokalvo
tarvittaessa.
1
C

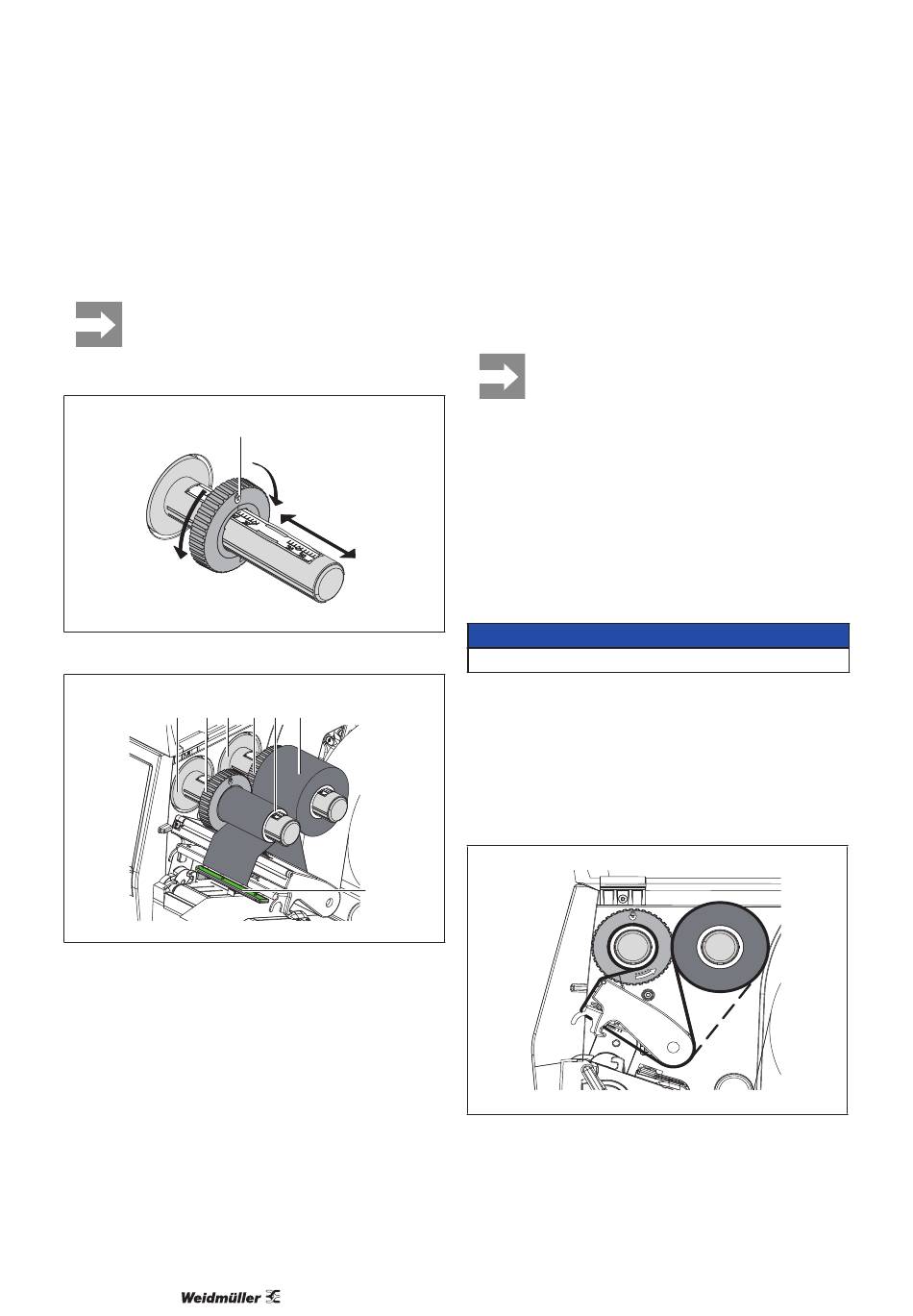

Kuva 11 Reunan säätäjien säätö
2 1 3
Kuva 12 Siirtokalvon asettaminen
f Puhdista kirjoitinpää ennen siirtokalvon asetta-
mista (→ "6.3 Kirjoitinpäätä puhdistetaan" sivulla
251).
f Avaa kirjoitinpää.
f Säädä reunan säätäjä (1) aukikelaajassa (3) siir-
tokalvon leveyttä vastaavasti ("Kuva 11 Reunan
säätäjien säätö"):
• Pidä kelaajasta kiinni ja vapauta reunan säätäjän
(1) lukitus suuntaan A kiertämällä.
• Työnnä reunan säätäjää (1) suuntaan B ja säädä
se asteikon avulla siirtokalvon leveyteen.
• Pidä kelaajasta kiinni ja lukitse reunan säätäjä (1)
248
A
B
1 4 5
6
suuntaan C kiertämällä.
f Työnnä siirtokalvorulla (5) näin aukikelaajalle (3)
reunan säätäjään (1) asti niin, että värinauhan vä-
ripinnoite osoittaa auki kelattaessa alaspäin.
Värinauhaa kelattaessa tarvitaan kalvo-
kara (4), joka on vähintään yhtä leveä
kuin vararulla.
• Käytä kalvokaraa kelaamiseen siirto-
kalvoa vaihdettaessa.
f Sovita reunan säätäjän asemaa keilaimella kalvo-
karan (4) leveyden mukaan ja työnnä kalvokara
kelaimelle (2).
f Ohjaa siirtokalvo kuvassa "Kuva 13 Siirtokalvon
kulku" esitetyllä tavalla tulostusyksikön läpi.
HUOMIO
Ohjaa siirtokalvo tarratunnistimen (6) kautta.
f Kiinnitä siirtokalvon alkupää teipillä kalvokaraan
(4) keskelle. Varmista, että siirtokalvon kelaaja
pyörii vastapäivään.
f Tasoita siirtokalvon kulku kiertämällä siirtokalvon
kelaajaa (2) vastapäivään.
f Sulje kirjoitinpää.
Kuva 13 Siirtokalvon kulku
