f Positionner les margeurs (5) afin que la matière soit guidée librement, sans serrage.
f Régler la cellule de détection d'étiquettes (→ „4.2 Réglage de la cellule de détection d'étiquettes" sur la
page 275).
f Appuyer sur le support de tête puis tourner le levier (8) dans le sens des aiguilles d'une montre pour ver-
rouiller la tête d'impression.
4.2 Réglage de la cellule de détection d'étiquettes
Lors de la livraison, le capteur de la cellule de détection d'étiquettes (2) est positionné au milieu
de la matière.
Un réglage de la cellule de détection d'étiquettes (1) n'est nécessaire que lors de l'utilisation de
certaines matières :
• avec marques au dos ou perforations qui ne sont pas centrées
• avec plusieurs étiquettes de front et un nombre pair d'étiquettes
• avec des étiquettes de formes particulières

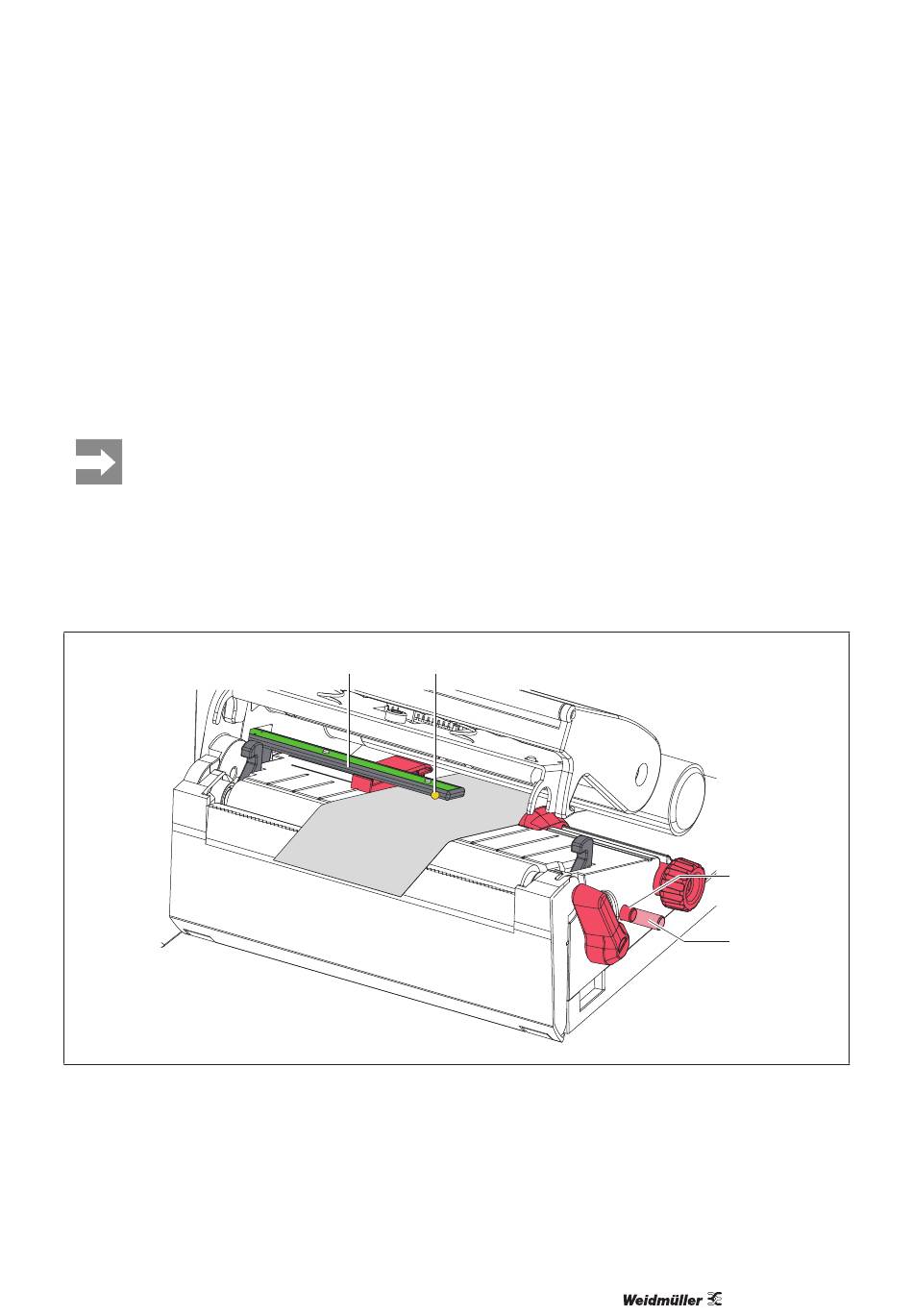

Figure 10 Réglage de la cellule de détection d'étiquettes
La position de la cellule est indiquée par une LED jaune.
f Déverrouiller la tête d'impression.
f Appuyer sur la molette (3) pour l'amener dans la position de réglage (3b).
f Positionner la cellule de détection d'étiquettes en tournant la molette (3), afin que le capteur (2) puisse
détecter le bord avant de l'étiquette, la marque noire ou la perforation.
f Appuyer à nouveau sur la molette (3) pour l'amener dans sa position initiale (3a).
