Elektrischer Anschluss
32
Anschlussbeispiel Standardfall
Anschlussbeispiele Sonderfälle
7.3

Spezielle Anschlusshinweise

7.3.1

Anschlussbeispiele

Modbus RS485
1
2
A
B

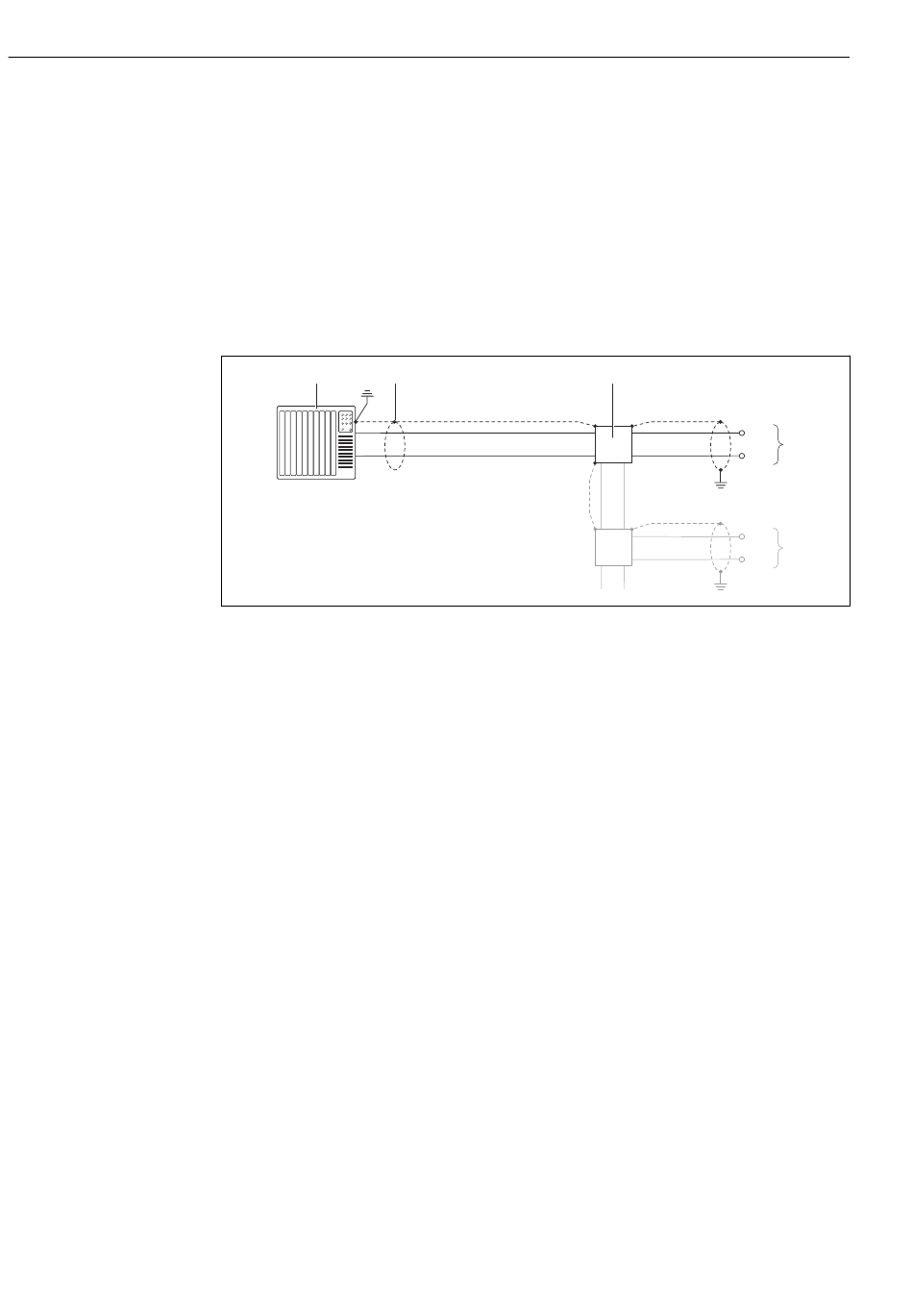

 7 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels-
pezifikation beachten (→  27)
3 Verteilerbox
4 Messumformer
7.4

Hardwareeinstellungen

7.4.1

Abschlusswiderstand aktivieren

Modbus RS485
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassun-
gen der Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des
Bussegments korrekt abschließen.
Proline Promag E 100 Modbus RS485
3
A
B
A
B
Endress+Hauser
4
4
A0016803
