Montage

10
5 Montage
5.1

Montagebedingungen

• Das Gerät muss an einer Stelle im Prozess so eingebaut werden, dass die Schüttdichte
konstant ist, da die Schüttdichte direkten Einfluss auf die Berechnung des Wassergehalts
hat. Gegebenenfalls ist ein Bypass zu bilden oder es sind konstruktive Maßnahmen an
der Anlage am Einbauort vorzunehmen, die dafür sorgen, dass der Materialfluss und
damit die Schüttdichte über die Sensorstäbe konstant ist.
• Der Materialfluss über die Sensorstäbe muss kontinuierlich sein. Die Software bietet
Möglichkeiten, Materiallücken in Zeitbereichen von Sekunden selbständig zu erkennen
und diese Materiallücken zu überbrücken.
• Ansatzbildung bzw. Materialanhaftung an den Sensorstäben verfälscht den Messwert
und ist daher zu vermeiden.
Längere Mittelungszeiten erhöhen die Stabilität des Messwertes.
5.2

Wandmontage

Der Zweistabsensor Bauform Rund ist mit einem Schraubgewinde zur Befestigung in einer
Silo- oder Gehäusewandung versehen. Der für die Feuchtemessung relevante Bereich
befindet sich um die Messstäbe herum. An einer Stabspitze des Sensors ist ein Tempera-
turfühler zur Messung der Korntemperatur, ohne Beeinflussung der Behälterwand, ange-
bracht.

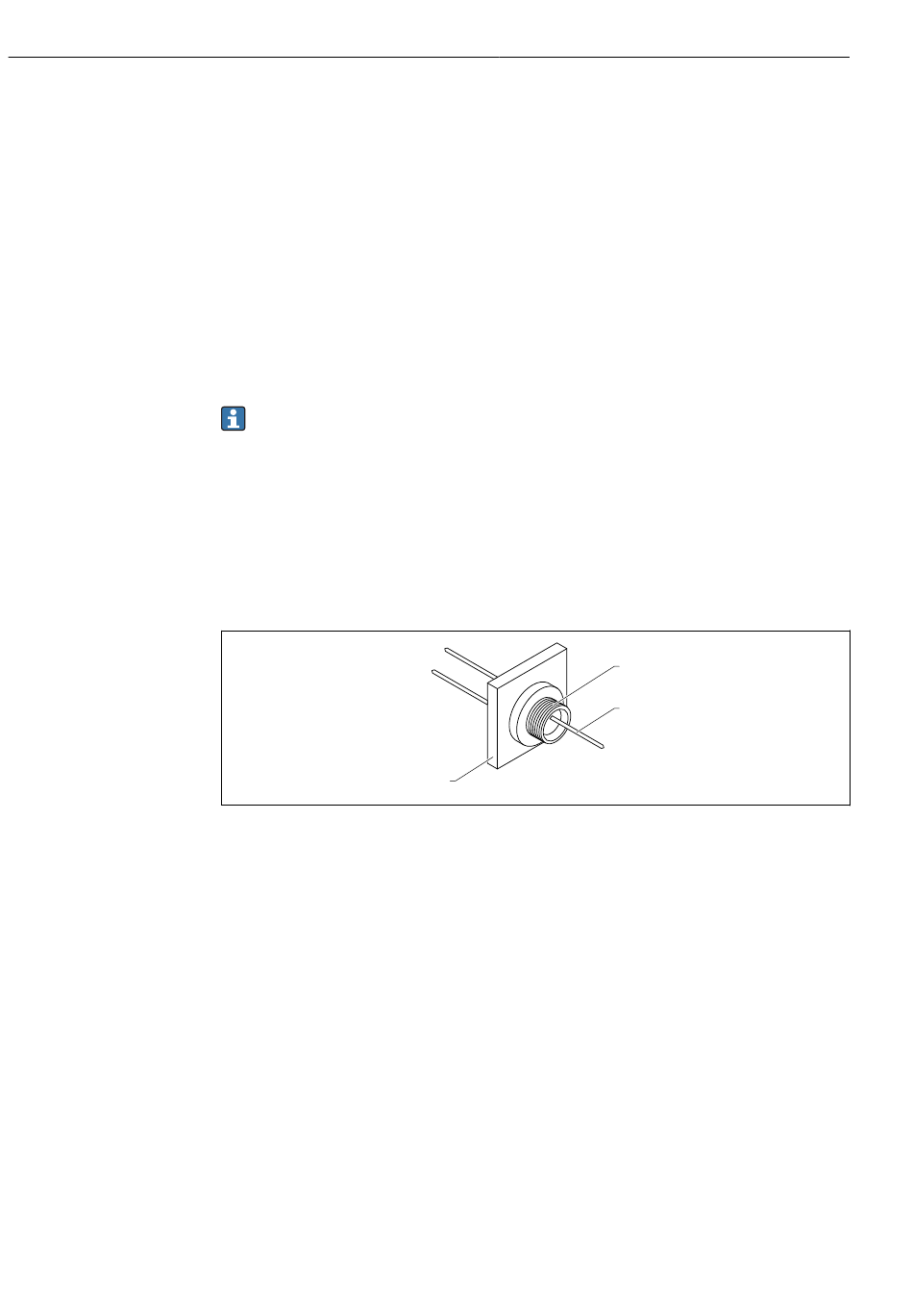

 3 Montagebeispiel mit Montageplatte
1 Sensor
2 HF-Anschlusskabel
3 Montageplatte
5.3

Montage Messumformer

Aus messtechnischen Gründen beträgt die Sensorkabellänge nur 2,5 m (8,2 ft). Daher
muss der Messumformer in der Nähe des Sensors montiert werden. Der ideale Einbauort
liegt an der Abluftseite der Trockneraußenwand .
Der Messumformer kann über zwei diagonal angebrachte Löcher im Gehäuse mit Schrau-
ben befestigt werden
Wird an der Montageposition die Oberflächentemperatur von 70 °C (158 °F) überschritten,
muss der Messumformer zur Vermeidung der direkten Wärmeübertragung mit mindes-
tens 8 mm (0,3 in) Abstand befestigt werden (Hinterlüftung).
Der Einsatz einer Wetterschutzabdeckung wird empfohlen, um den Messumformer gegen
direkte Sonneneinstrahlung oder Regen zu schützen.
3
Solitrend MMP44
1
2
Endress+Hauser
A0040866
