Dichtungen Montieren - Endress+Hauser Proline Promag D 400 Kurzanleitung

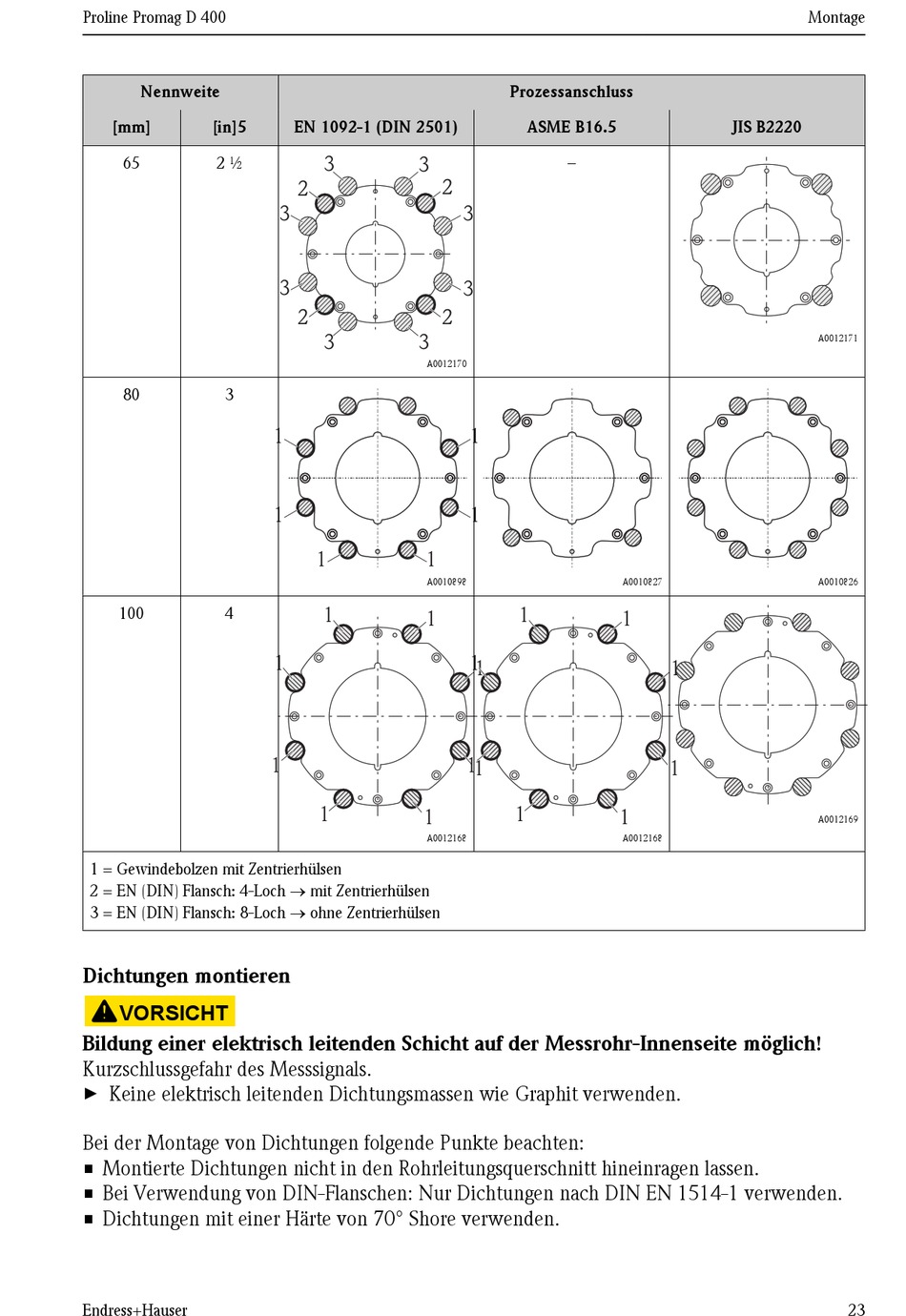

Proline Promag D 400
Nennweite
[mm] [in]5
65 2 ½
80 3
100 4
1 = Gewindebolzen mit Zentrierhülsen
2 = EN (DIN) Flansch: 4-Loch ® mit Zentrierhülsen
3 = EN (DIN) Flansch: 8-Loch ® ohne Zentrierhülsen

Dichtungen montieren

VORSICHT
Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich!
Kurzschlussgefahr des Messsignals.
Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden.
►
Bei der Montage von Dichtungen folgende Punkte beachten:
• Montierte Dichtungen nicht in den Rohrleitungsquerschnitt hineinragen lassen.
• Bei Verwendung von DIN-Flanschen: Nur Dichtungen nach DIN EN 1514-1 verwenden.
• Dichtungen mit einer Härte von 70° Shore verwenden.
