Ein- Und Auslaufstrecken; Einsatzbedingungen: Umgebung; Umgebungstemperatur; Lagerungstemperatur - Endress+Hauser CNGmass Technische Information

Ein- und Auslaufstrecken

Umgebungstemperatur

!

Lagerungstemperatur

Schutzart

Stoßfestigkeit

Schwingungsfestigkeit

Elektromagnetische
Verträglichkeit (EMV)
8
Nullpunktabgleich
Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Der dabei ermittelte Nullpunkt ist auf
dem Typenschild aufgedruckt. Die Kalibrierung erfolgt unter Referenzbedingungen (→ ä 6).
Ein Nullpunktabgleich ist deshalb grundsätzlich nicht erforderlich!
Sollte ein Nullpunktabgleich gewüscht sein, so beachten Sie folgende Punkte, bevor Sie diesen durchführen:
• Der Abgleich kann nur bei stabilen Druckverhälnissen durchgeführt werden.
• Der Nullpunktabgleich findet bei Nulldurchfluss statt. Dazu können z.B. Absperrventile vor bzw. hinter dem
Messaufnehmer vorgesehen werden oder bereits vorhandene Ventile und Schieber benutzt werden.
– Normaler Messbetrieb → Ventile 1 und 2 offen
– Nullpunktabgleich mit Prozessdruck → Ventil 1 offen / Ventil 2 geschlossen
– Nullpunktabgleich ohne Prozessdruck → Ventil 1 geschlossen / Ventil 2 offen
• Ein Nullpunktabgleich ist nicht möglich, wenn die Funktion EICHBETRIEB gewählt ist oder eine Fehler-
meldung ansteht.

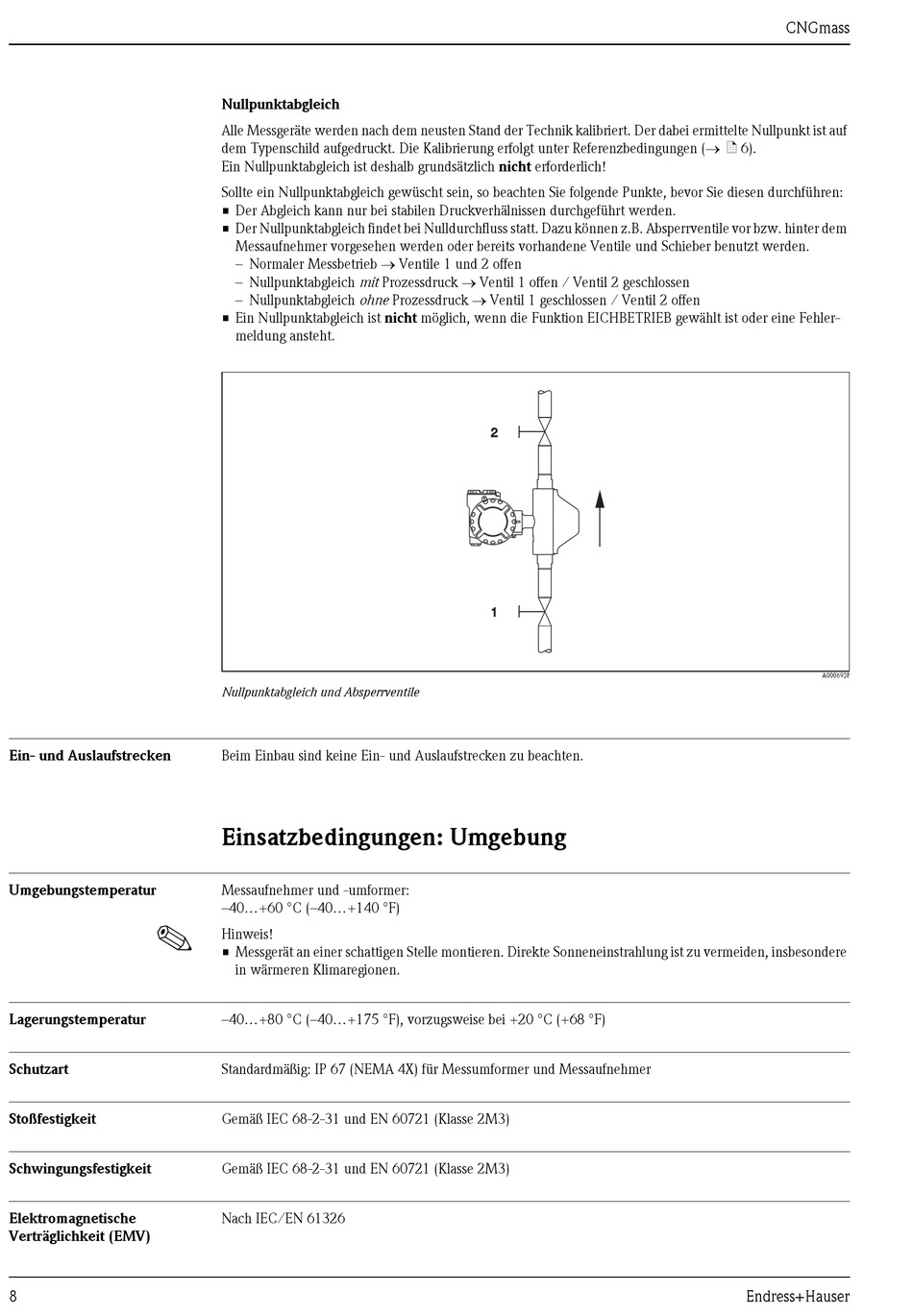

Nullpunktabgleich und Absperrventile
Beim Einbau sind keine Ein- und Auslaufstrecken zu beachten.

Einsatzbedingungen: Umgebung

Messaufnehmer und -umformer:
–40...+60 °C (–40...+140 °F)
Hinweis!
• Messgerät an einer schattigen Stelle montieren. Direkte Sonneneinstrahlung ist zu vermeiden, insbesondere
in wärmeren Klimaregionen.
–40...+80 °C (–40...+175 °F), vorzugsweise bei +20 °C (+68 °F)
Standardmäßig: IP 67 (NEMA 4X) für Messumformer und Messaufnehmer
Gemäß IEC 68-2-31 und EN 60721 (Klasse 2M3)
Gemäß IEC 68-2-31 und EN 60721 (Klasse 2M3)
Nach IEC/EN 61326
2
1
CNGmass
A0006928
Endress+Hauser
