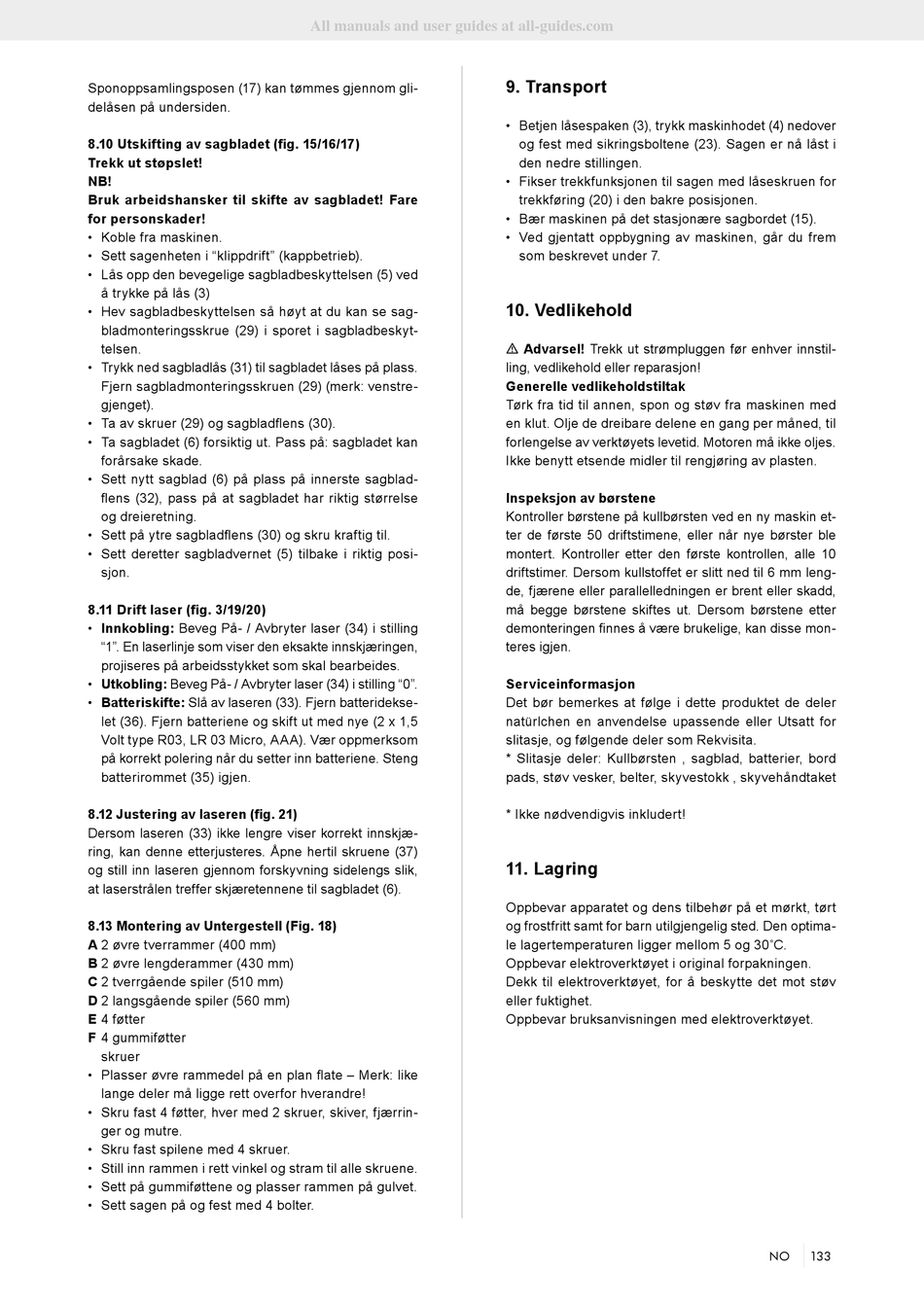

Sponoppsamlingsposen (17) kan tømmes gjennom gli-
delåsen på undersiden.
8.10 Utskifting av sagbladet (fig. 15/16/17)
Trekk ut støpslet!
NB!
Bruk arbeidshansker til skifte av sagbladet! Fare
for personskader!
• Koble fra maskinen.
• Sett sagenheten i "klippdrift" (kappbetrieb).
• Lås opp den bevegelige sagbladbeskyttelsen (5) ved
å trykke på lås (3)
• Hev sagbladbeskyttelsen så høyt at du kan se sag-
bladmonteringsskrue (29) i sporet i sagbladbeskyt-
telsen.
• Trykk ned sagbladlås (31) til sagbladet låses på plass.
Fjern sagbladmonteringsskruen (29) (merk: venstre-
gjenget).
• Ta av skruer (29) og sagbladflens (30).
• Ta sagbladet (6) forsiktig ut. Pass på: sagbladet kan
forårsake skade.
• Sett nytt sagblad (6) på plass på innerste sagblad-
flens (32), pass på at sagbladet har riktig størrelse
og dreieretning.
• Sett på ytre sagbladflens (30) og skru kraftig til.
• Sett deretter sagbladvernet (5) tilbake i riktig posi-
sjon.
8.11 Drift laser (fig. 3/19/20)
• Innkobling: Beveg På- / Avbryter laser (34) i stilling
"1". En laserlinje som viser den eksakte innskjæringen,
projiseres på arbeidsstykket som skal bearbeides.
• Utkobling: Beveg På- / Avbryter laser (34) i stilling "0".
• Batteriskifte: Slå av laseren (33). Fjern batteridekse-
let (36). Fjern batteriene og skift ut med nye (2 x 1,5
Volt type R03, LR 03 Micro, AAA). Vær oppmerksom
på korrekt polering når du setter inn batteriene. Steng
batterirommet (35) igjen.
8.12 Justering av laseren (fig. 21)
Dersom laseren (33) ikke lengre viser korrekt innskjæ-
ring, kan denne etterjusteres. Åpne hertil skruene (37)
og still inn laseren gjennom forskyvning sidelengs slik,
at laserstrålen treffer skjæretennene til sagbladet (6).
8.13 Montering av Untergestell (Fig. 18)
A 2 øvre tverrammer (400 mm)
B 2 øvre lengderammer (430 mm)
C 2 tverrgående spiler (510 mm)
D 2 langsgående spiler (560 mm)
E 4 føtter
F 4 gummiføtter
skruer
• Plasser øvre rammedel på en plan flate – Merk: like
lange deler må ligge rett overfor hverandre!
• Skru fast 4 føtter, hver med 2 skruer, skiver, fjærrin-
ger og mutre.
• Skru fast spilene med 4 skruer.
• Still inn rammen i rett vinkel og stram til alle skruene.
• Sett på gummiføttene og plasser rammen på gulvet.
• Sett sagen på og fest med 4 bolter.
All manuals and user guides at all-guides.com

9. Transport

• Betjen låsespaken (3), trykk maskinhodet (4) nedover
og fest med sikringsboltene (23). Sagen er nå låst i
den nedre stillingen.
• Fikser trekkfunksjonen til sagen med låseskruen for
trekkføring (20) i den bakre posisjonen.
• Bær maskinen på det stasjonære sagbordet (15).
• Ved gjentatt oppbygning av maskinen, går du frem
som beskrevet under 7.
10. Vedlikehold
m Advarsel! Trekk ut strømpluggen før enhver innstil-
ling, vedlikehold eller reparasjon!
Generelle vedlikeholdstiltak
Tørk fra tid til annen, spon og støv fra maskinen med
en klut. Olje de dreibare delene en gang per måned, til
forlengelse av verktøyets levetid. Motoren må ikke oljes.
Ikke benytt etsende midler til rengjøring av plasten.
Inspeksjon av børstene
Kontroller børstene på kullbørsten ved en ny maskin et-
ter de første 50 driftstimene, eller når nye børster ble
montert. Kontroller etter den første kontrollen, alle 10
driftstimer. Dersom kullstoffet er slitt ned til 6 mm leng-
de, fjærene eller parallelledningen er brent eller skadd,
må begge børstene skiftes ut. Dersom børstene etter
demonteringen finnes å være brukelige, kan disse mon-
teres igjen.
Serviceinformasjon
Det bør bemerkes at følge i dette produktet de deler
natürlchen en anvendelse upassende eller Utsatt for
slitasje, og følgende deler som Rekvisita.
* Slitasje deler: Kullbørsten , sagblad, batterier, bord
pads, støv vesker, belter, skyvestokk , skyvehåndtaket
* Ikke nødvendigvis inkludert!
11. Lagring
Oppbevar apparatet og dens tilbehør på et mørkt, tørt
og frostfritt samt for barn utilgjengelig sted. Den optima-
le lagertemperaturen ligger mellom 5 og 30˚C.
Oppbevar elektroverktøyet i original forpakningen.
Dekk til elektroverktøyet, for å beskytte det mot støv
eller fuktighet.
Oppbevar bruksanvisningen med elektroverktøyet.
NO 133
