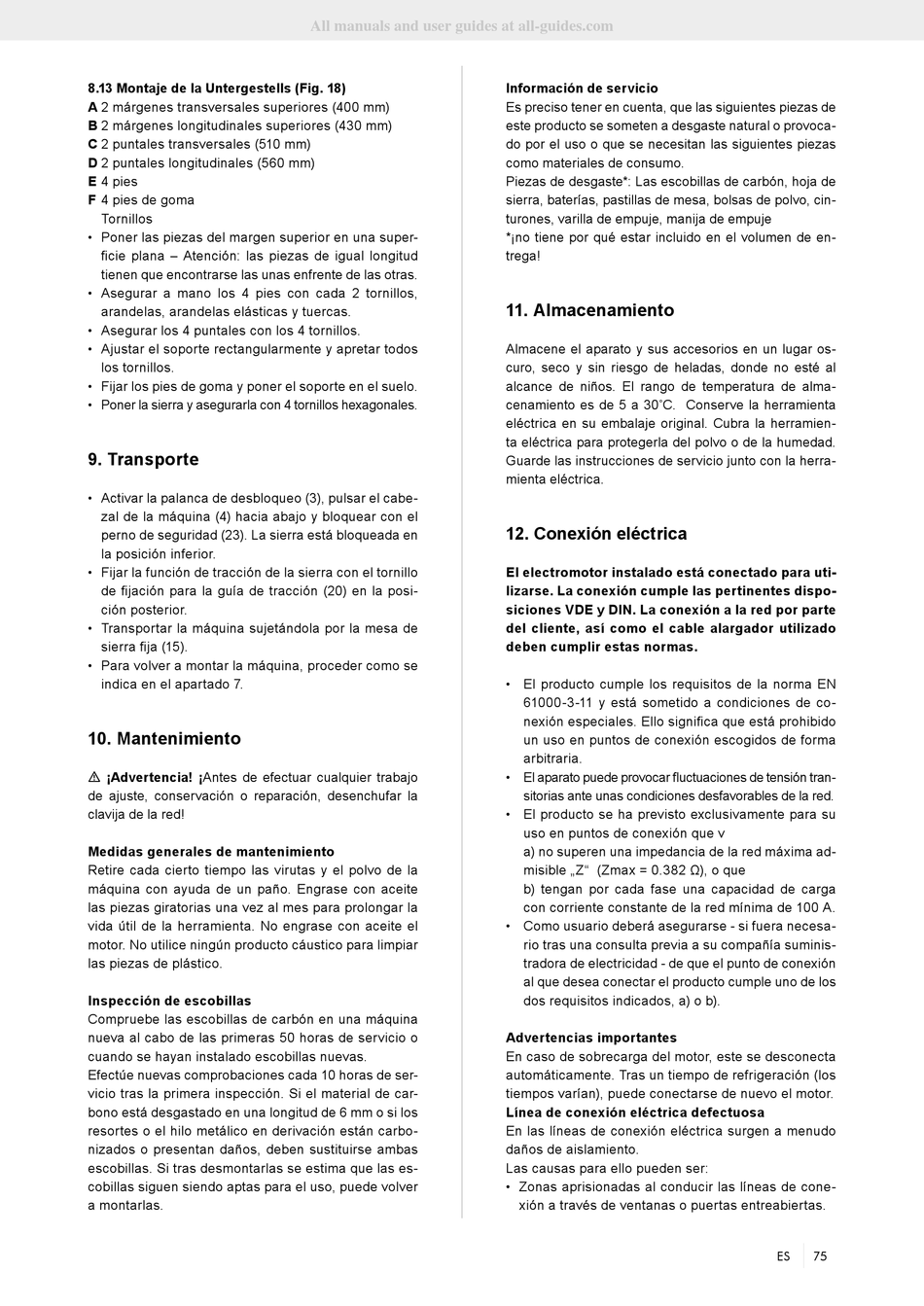

8.13 Montaje de la Untergestells (Fig. 18)
A 2 márgenes transversales superiores (400 mm)
B 2 márgenes longitudinales superiores (430 mm)
C 2 puntales transversales (510 mm)
D 2 puntales longitudinales (560 mm)
E 4 pies
F 4 pies de goma
Tornillos
• Poner las piezas del margen superior en una super-
ficie plana – Atención: las piezas de igual longitud
tienen que encontrarse las unas enfrente de las otras.
• Asegurar a mano los 4 pies con cada 2 tornillos,
arandelas, arandelas elásticas y tuercas.
• Asegurar los 4 puntales con los 4 tornillos.
• Ajustar el soporte rectangularmente y apretar todos
los tornillos.
• Fijar los pies de goma y poner el soporte en el suelo.
• Poner la sierra y asegurarla con 4 tornillos hexagonales.
9. Transporte
• Activar la palanca de desbloqueo (3), pulsar el cabe-
zal de la máquina (4) hacia abajo y bloquear con el
perno de seguridad (23). La sierra está bloqueada en
la posición inferior.
• Fijar la función de tracción de la sierra con el tornillo
de fijación para la guía de tracción (20) en la posi-
ción posterior.
• Transportar la máquina sujetándola por la mesa de
sierra fija (15).
• Para volver a montar la máquina, proceder como se
indica en el apartado 7.
10. Mantenimiento
m ¡Advertencia! ¡Antes de efectuar cualquier trabajo
de ajuste, conservación o reparación, desenchufar la
clavija de la red!
Medidas generales de mantenimiento
Retire cada cierto tiempo las virutas y el polvo de la
máquina con ayuda de un paño. Engrase con aceite
las piezas giratorias una vez al mes para prolongar la
vida útil de la herramienta. No engrase con aceite el
motor. No utilice ningún producto cáustico para limpiar
las piezas de plástico.
Inspección de escobillas
Compruebe las escobillas de carbón en una máquina
nueva al cabo de las primeras 50 horas de servicio o
cuando se hayan instalado escobillas nuevas.
Efectúe nuevas comprobaciones cada 10 horas de ser-
vicio tras la primera inspección. Si el material de car-
bono está desgastado en una longitud de 6 mm o si los
resortes o el hilo metálico en derivación están carbo-
nizados o presentan daños, deben sustituirse ambas
escobillas. Si tras desmontarlas se estima que las es-
cobillas siguen siendo aptas para el uso, puede volver
a montarlas.
All manuals and user guides at all-guides.com
Información de servicio
Es preciso tener en cuenta, que las siguientes piezas de
este producto se someten a desgaste natural o provoca-
do por el uso o que se necesitan las siguientes piezas
como materiales de consumo.
Piezas de desgaste*: Las escobillas de carbón, hoja de
sierra, baterías, pastillas de mesa, bolsas de polvo, cin-
turones, varilla de empuje, manija de empuje
*¡no tiene por qué estar incluido en el volumen de en-
trega!
11. Almacenamiento
Almacene el aparato y sus accesorios en un lugar os-
curo, seco y sin riesgo de heladas, donde no esté al
alcance de niños. El rango de temperatura de alma-
cenamiento es de 5 a 30˚C. Conserve la herramienta
eléctrica en su embalaje original. Cubra la herramien-
ta eléctrica para protegerla del polvo o de la humedad.
Guarde las instrucciones de servicio junto con la herra-
mienta eléctrica.
12. Conexión eléctrica
El electromotor instalado está conectado para uti-
lizarse. La conexión cumple las pertinentes dispo-
siciones VDE y DIN. La conexión a la red por parte
del cliente, así como el cable alargador utilizado
deben cumplir estas normas.
• El producto cumple los requisitos de la norma EN
61000-3-11 y está sometido a condiciones de co-
nexión especiales. Ello significa que está prohibido
un uso en puntos de conexión escogidos de forma
arbitraria.
• El aparato puede provocar fluctuaciones de tensión tran-
sitorias ante unas condiciones desfavorables de la red.
• El producto se ha previsto exclusivamente para su
uso en puntos de conexión que v
a) no superen una impedancia de la red máxima ad-
misible „Z" (Zmax = 0.382 Ω), o que
b) tengan por cada fase una capacidad de carga
con corriente constante de la red mínima de 100 A.
• Como usuario deberá asegurarse - si fuera necesa-
rio tras una consulta previa a su compañía suminis-
tradora de electricidad - de que el punto de conexión
al que desea conectar el producto cumple uno de los
dos requisitos indicados, a) o b).
Advertencias importantes
En caso de sobrecarga del motor, este se desconecta
automáticamente. Tras un tiempo de refrigeración (los
tiempos varían), puede conectarse de nuevo el motor.
Línea de conexión eléctrica defectuosa
En las líneas de conexión eléctrica surgen a menudo
daños de aislamiento.
Las causas para ello pueden ser:
• Zonas aprisionadas al conducir las líneas de cone-
xión a través de ventanas o puertas entreabiertas.
