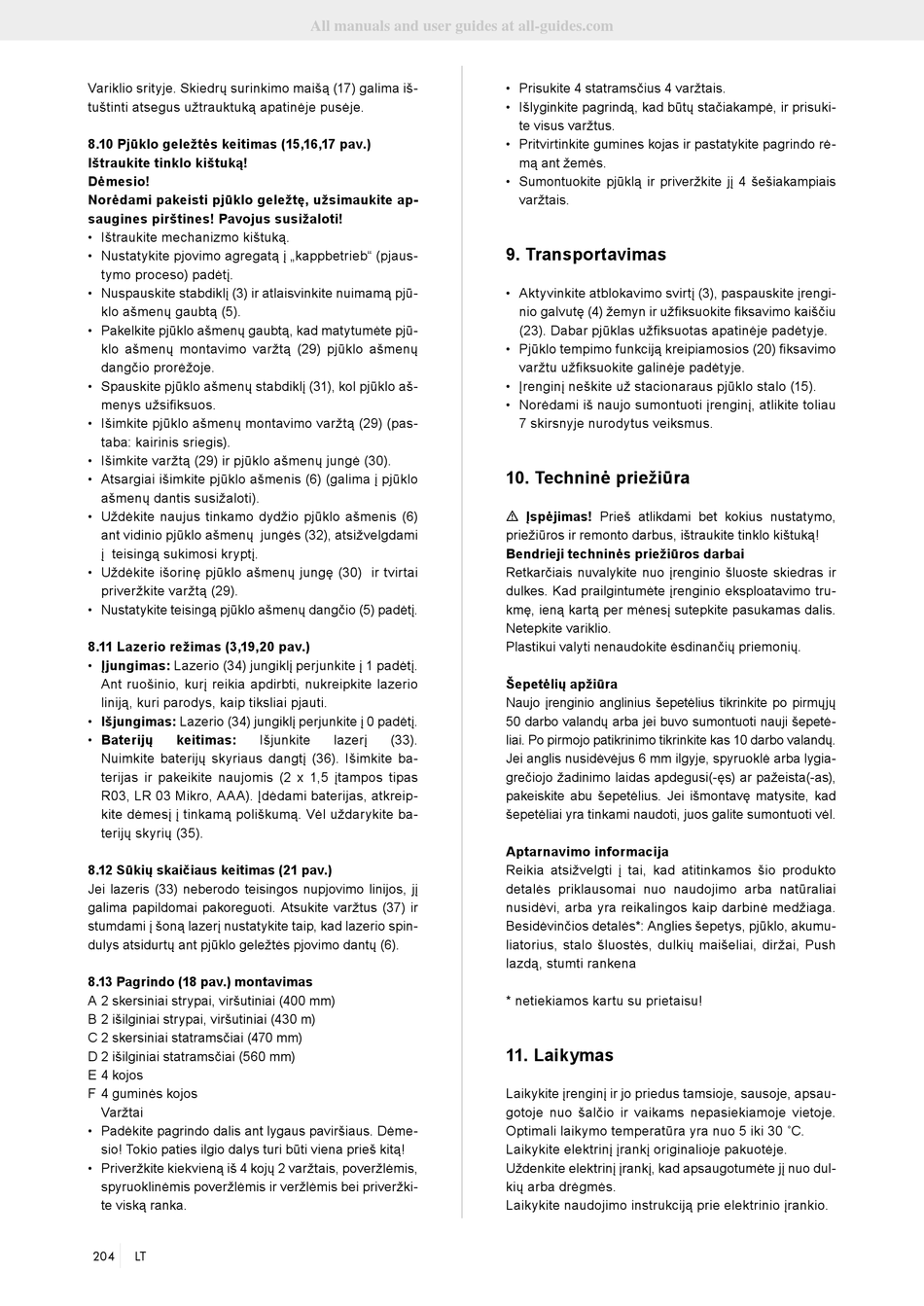

Variklio srityje. Skiedrų surinkimo maišą (17) galima iš-
tuštinti atsegus užtrauktuką apatinėje pusėje.
8.10 Pjūklo geležtės keitimas (15,16,17 pav.)
Ištraukite tinklo kištuką!
Dėmesio!
Norėdami pakeisti pjūklo geležtę, užsimaukite ap-
saugines pirštines! Pavojus susižaloti!
• Ištraukite mechanizmo kištuką.
• Nustatykite pjovimo agregatą į „kappbetrieb" (pjaus-
tymo proceso) padėtį.
• Nuspauskite stabdiklį (3) ir atlaisvinkite nuimamą pjū-
klo ašmenų gaubtą (5).
• Pakelkite pjūklo ašmenų gaubtą, kad matytumėte pjū-
klo ašmenų montavimo varžtą (29) pjūklo ašmenų
dangčio prorėžoje.
• Spauskite pjūklo ašmenų stabdiklį (31), kol pjūklo aš-
menys užsifiksuos.
• Išimkite pjūklo ašmenų montavimo varžtą (29) (pas-
taba: kairinis sriegis).
• Išimkite varžtą (29) ir pjūklo ašmenų jungė (30).
• Atsargiai išimkite pjūklo ašmenis (6) (galima į pjūklo
ašmenų dantis susižaloti).
• Uždėkite naujus tinkamo dydžio pjūklo ašmenis (6)
ant vidinio pjūklo ašmenų jungės (32), atsižvelgdami
į teisingą sukimosi kryptį.
• Uždėkite išorinę pjūklo ašmenų jungę (30) ir tvirtai
priveržkite varžtą (29).
• Nustatykite teisingą pjūklo ašmenų dangčio (5) padėtį.
8.11 Lazerio režimas (3,19,20 pav.)
• Įjungimas: Lazerio (34) jungiklį perjunkite į 1 padėtį.
Ant ruošinio, kurį reikia apdirbti, nukreipkite lazerio
liniją, kuri parodys, kaip tiksliai pjauti.
• Išjungimas: Lazerio (34) jungiklį perjunkite į 0 padėtį.
• Baterijų keitimas: Išjunkite
Nuimkite baterijų skyriaus dangtį (36). Išimkite ba-
terijas ir pakeikite naujomis (2 x 1,5 įtampos tipas
R03, LR 03 Mikro, AAA). Įdėdami baterijas, atkreip-
kite dėmesį į tinkamą poliškumą. Vėl uždarykite ba-
terijų skyrių (35).
8.12 Sūkių skaičiaus keitimas (21 pav.)
Jei lazeris (33) neberodo teisingos nupjovimo linijos, jį
galima papildomai pakoreguoti. Atsukite varžtus (37) ir
stumdami į šoną lazerį nustatykite taip, kad lazerio spin-
dulys atsidurtų ant pjūklo geležtės pjovimo dantų (6).
8.13 Pagrindo (18 pav.) montavimas
A 2 skersiniai strypai, viršutiniai (400 mm)
B 2 išilginiai strypai, viršutiniai (430 m)
C 2 skersiniai statramsčiai (470 mm)
D 2 išilginiai statramsčiai (560 mm)
E 4 kojos
F 4 guminės kojos
Varžtai
• Padėkite pagrindo dalis ant lygaus paviršiaus. Dėme-
sio! Tokio paties ilgio dalys turi būti viena prieš kitą!
• Priveržkite kiekvieną iš 4 kojų 2 varžtais, poveržlėmis,
spyruoklinėmis poveržlėmis ir veržlėmis bei priveržki-
te viską ranka.
204 LT
All manuals and user guides at all-guides.com
lazerį (33).
• Prisukite 4 statramsčius 4 varžtais.
• Išlyginkite pagrindą, kad būtų stačiakampė, ir prisuki-
te visus varžtus.
• Pritvirtinkite gumines kojas ir pastatykite pagrindo rė-
mą ant žemės.
• Sumontuokite pjūklą ir priveržkite jį 4 šešiakampiais
varžtais.
9. Transportavimas
• Aktyvinkite atblokavimo svirtį (3), paspauskite įrengi-
nio galvutę (4) žemyn ir užfiksuokite fiksavimo kaiščiu
(23). Dabar pjūklas užfiksuotas apatinėje padėtyje.
• Pjūklo tempimo funkciją kreipiamosios (20) fiksavimo
varžtu užfiksuokite galinėje padėtyje.
• Įrenginį neškite už stacionaraus pjūklo stalo (15).
• Norėdami iš naujo sumontuoti įrenginį, atlikite toliau
7 skirsnyje nurodytus veiksmus.
10. Techninė priežiūra
m Įspėjimas! Prieš atlikdami bet kokius nustatymo,
priežiūros ir remonto darbus, ištraukite tinklo kištuką!
Bendrieji techninės priežiūros darbai
Retkarčiais nuvalykite nuo įrenginio šluoste skiedras ir
dulkes. Kad prailgintumėte įrenginio eksploatavimo tru-
kmę, ieną kartą per mėnesį sutepkite pasukamas dalis.
Netepkite variklio.
Plastikui valyti nenaudokite ėsdinančių priemonių.
Šepetėlių apžiūra
Naujo įrenginio anglinius šepetėlius tikrinkite po pirmųjų
50 darbo valandų arba jei buvo sumontuoti nauji šepetė-
liai. Po pirmojo patikrinimo tikrinkite kas 10 darbo valandų.
Jei anglis nusidėvėjus 6 mm ilgyje, spyruoklė arba lygia-
grečiojo žadinimo laidas apdegusi(-ęs) ar pažeista(-as),
pakeiskite abu šepetėlius. Jei išmontavę matysite, kad
šepetėliai yra tinkami naudoti, juos galite sumontuoti vėl.
Aptarnavimo informacija
Reikia atsižvelgti į tai, kad atitinkamos šio produkto
detalės priklausomai nuo naudojimo arba natūraliai
nusidėvi, arba yra reikalingos kaip darbinė medžiaga.
Besidėvinčios detalės*: Anglies šepetys, pjūklo, akumu-
liatorius, stalo šluostės, dulkių maišeliai, diržai, Push
lazdą, stumti rankena
* netiekiamos kartu su prietaisu!
11. Laikymas
Laikykite įrenginį ir jo priedus tamsioje, sausoje, apsau-
gotoje nuo šalčio ir vaikams nepasiekiamoje vietoje.
Optimali laikymo temperatūra yra nuo 5 iki 30 ˚C.
Laikykite elektrinį įrankį originalioje pakuotėje.
Uždenkite elektrinį įrankį, kad apsaugotumėte jį nuo dul-
kių arba drėgmės.
Laikykite naudojimo instrukciją prie elektrinio įrankio.
