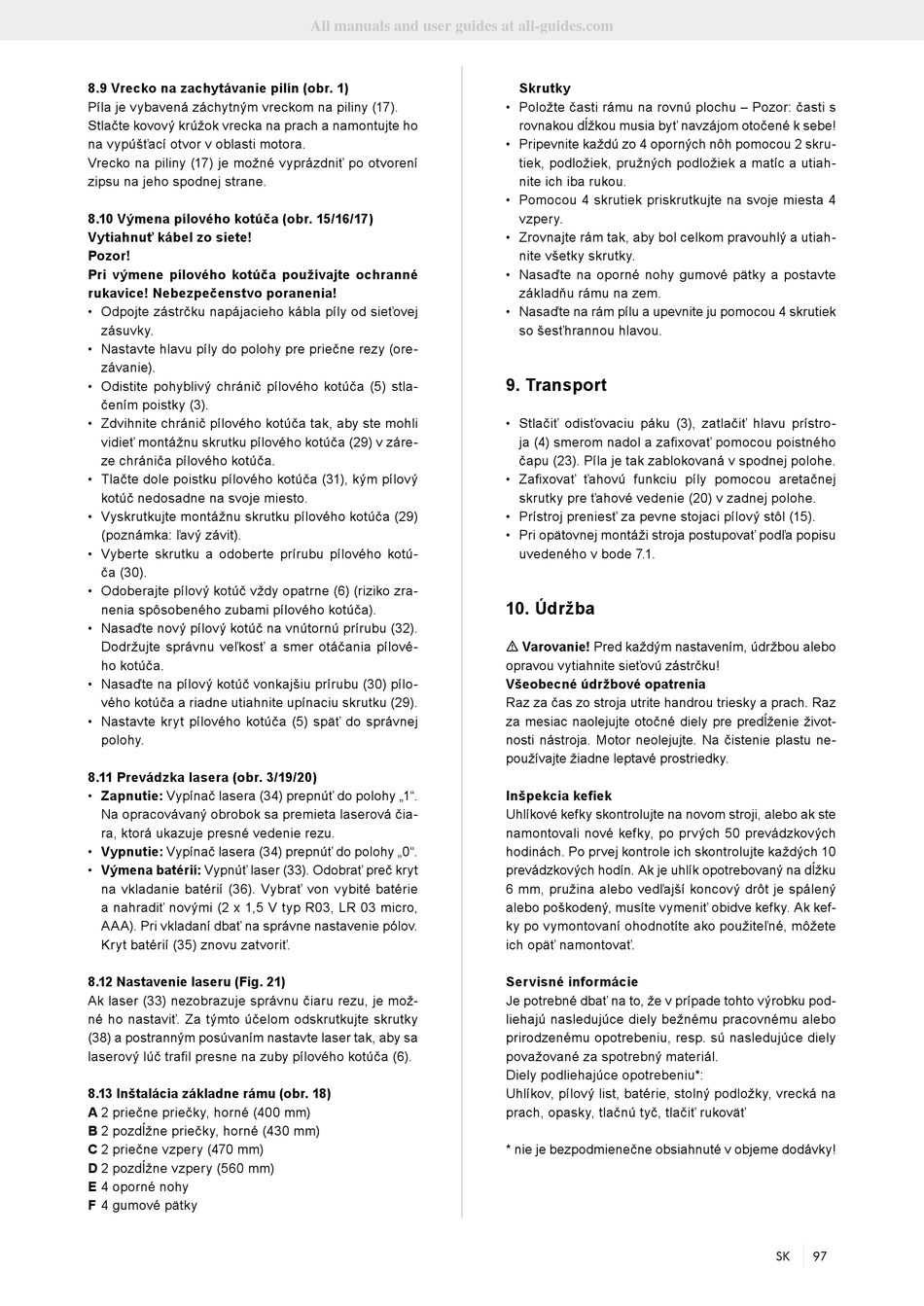

8.9 Vrecko na zachytávanie pilín (obr. 1)
Píla je vybavená záchytným vreckom na piliny (17).
Stlačte kovový krúžok vrecka na prach a namontujte ho
na vypúšťací otvor v oblasti motora.
Vrecko na piliny (17) je možné vyprázdniť po otvorení
zipsu na jeho spodnej strane.
8.10 Výmena pílového kotúča (obr. 15/16/17)
Vytiahnuť kábel zo siete!
Pozor!
Pri výmene pílového kotúča používajte ochranné
rukavice! Nebezpečenstvo poranenia!
• Odpojte zástrčku napájacieho kábla píly od sieťovej
zásuvky.
• Nastavte hlavu píly do polohy pre priečne rezy (ore-
závanie).
• Odistite pohyblivý chránič pílového kotúča (5) stla-
čením poistky (3).
• Zdvihnite chránič pílového kotúča tak, aby ste mohli
vidieť montážnu skrutku pílového kotúča (29) v záre-
ze chrániča pílového kotúča.
• Tlačte dole poistku pílového kotúča (31), kým pílový
kotúč nedosadne na svoje miesto.
• Vyskrutkujte montážnu skrutku pílového kotúča (29)
(poznámka: ľavý závit).
• Vyberte skrutku a odoberte prírubu pílového kotú-
ča (30).
• Odoberajte pílový kotúč vždy opatrne (6) (riziko zra-
nenia spôsobeného zubami pílového kotúča).
• Nasaďte nový pílový kotúč na vnútornú prírubu (32).
Dodržujte správnu veľkosť a smer otáčania pílové-
ho kotúča.
• Nasaďte na pílový kotúč vonkajšiu prírubu (30) pílo-
vého kotúča a riadne utiahnite upínaciu skrutku (29).
• Nastavte kryt pílového kotúča (5) späť do správnej
polohy.
8.11 Prevádzka lasera (obr. 3/19/20)
• Zapnutie: Vypínač lasera (34) prepnúť do polohy „1".
Na opracovávaný obrobok sa premieta laserová čia-
ra, ktorá ukazuje presné vedenie rezu.
• Vypnutie: Vypínač lasera (34) prepnúť do polohy „0".
• Výmena batérií: Vypnúť laser (33). Odobrať preč kryt
na vkladanie batérií (36). Vybrať von vybité batérie
a nahradiť novými (2 x 1,5 V typ R03, LR 03 micro,
AAA). Pri vkladaní dbať na správne nastavenie pólov.
Kryt batérií (35) znovu zatvoriť.
8.12 Nastavenie laseru (Fig. 21)
Ak laser (33) nezobrazuje správnu čiaru rezu, je mož-
né ho nastaviť. Za týmto účelom odskrutkujte skrutky
(38) a postranným posúvaním nastavte laser tak, aby sa
laserový lúč trafil presne na zuby pílového kotúča (6).
8.13 Inštalácia základne rámu (obr. 18)
A 2 priečne priečky, horné (400 mm)
B 2 pozdĺžne priečky, horné (430 mm)
C 2 priečne vzpery (470 mm)
D 2 pozdĺžne vzpery (560 mm)
E 4 oporné nohy
F 4 gumové pätky
All manuals and user guides at all-guides.com
Skrutky
• Položte časti rámu na rovnú plochu – Pozor: časti s
rovnakou dĺžkou musia byť navzájom otočené k sebe!
• Pripevnite každú zo 4 oporných nôh pomocou 2 skru-
tiek, podložiek, pružných podložiek a matíc a utiah-
nite ich iba rukou.
• Pomocou 4 skrutiek priskrutkujte na svoje miesta 4
vzpery.
• Zrovnajte rám tak, aby bol celkom pravouhlý a utiah-
nite všetky skrutky.
• Nasaďte na oporné nohy gumové pätky a postavte
základňu rámu na zem.
• Nasaďte na rám pílu a upevnite ju pomocou 4 skrutiek
so šesťhrannou hlavou.
9. Transport
• Stlačiť odisťovaciu páku (3), zatlačiť hlavu prístro-
ja (4) smerom nadol a zafixovať pomocou poistného
čapu (23). Píla je tak zablokovaná v spodnej polohe.
• Zafixovať ťahovú funkciu píly pomocou aretačnej
skrutky pre ťahové vedenie (20) v zadnej polohe.
• Prístroj preniesť za pevne stojaci pílový stôl (15).
• Pri opätovnej montáži stroja postupovať podľa popisu
uvedeného v bode 7.1.
10. Údržba
m Varovanie! Pred každým nastavením, údržbou alebo
opravou vytiahnite sieťovú zástrčku!
Všeobecné údržbové opatrenia
Raz za čas zo stroja utrite handrou triesky a prach. Raz
za mesiac naolejujte otočné diely pre predĺženie život-
nosti nástroja. Motor neolejujte. Na čistenie plastu ne-
používajte žiadne leptavé prostriedky.
Inšpekcia kefiek
Uhlíkové kefky skontrolujte na novom stroji, alebo ak ste
namontovali nové kefky, po prvých 50 prevádzkových
hodinách. Po prvej kontrole ich skontrolujte každých 10
prevádzkových hodín. Ak je uhlík opotrebovaný na dĺžku
6 mm, pružina alebo vedľajší koncový drôt je spálený
alebo poškodený, musíte vymeniť obidve kefky. Ak kef-
ky po vymontovaní ohodnotíte ako použiteľné, môžete
ich opäť namontovať.
Servisné informácie
Je potrebné dbať na to, že v prípade tohto výrobku pod-
liehajú nasledujúce diely bežnému pracovnému alebo
prirodzenému opotrebeniu, resp. sú nasledujúce diely
považované za spotrebný materiál.
Diely podliehajúce opotrebeniu*:
Uhlíkov, pílový list, batérie, stolný podložky, vrecká na
prach, opasky, tlačnú tyč, tlačiť rukoväť
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
