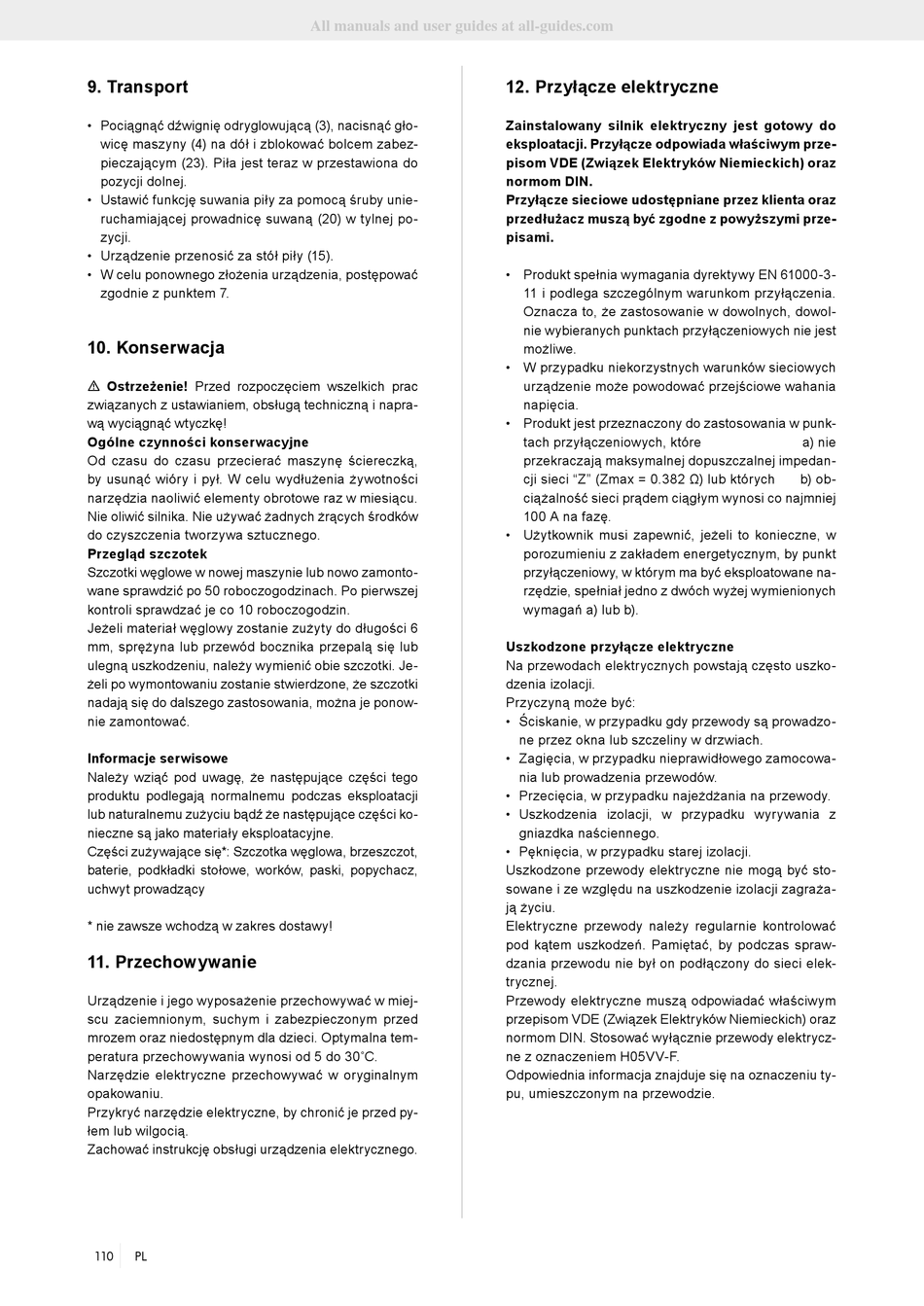

9. Transport

• Pociągnąć dźwignię odryglowującą (3), nacisnąć gło-
wicę maszyny (4) na dół i zblokować bolcem zabez-
pieczającym (23). Piła jest teraz w przestawiona do
pozycji dolnej.
• Ustawić funkcję suwania piły za pomocą śruby unie-
ruchamiającej prowadnicę suwaną (20) w tylnej po-
zycji.
• Urządzenie przenosić za stół piły (15).
• W celu ponownego złożenia urządzenia, postępować
zgodnie z punktem 7.

10. Konserwacja

m Ostrzeżenie! Przed rozpoczęciem wszelkich prac
związanych z ustawianiem, obsługą techniczną i napra-
wą wyciągnąć wtyczkę!
Ogólne czynności konserwacyjne
Od czasu do czasu przecierać maszynę ściereczką,
by usunąć wióry i pył. W celu wydłużenia żywotności
narzędzia naoliwić elementy obrotowe raz w miesiącu.
Nie oliwić silnika. Nie używać żadnych żrących środków
do czyszczenia tworzywa sztucznego.
Przegląd szczotek
Szczotki węglowe w nowej maszynie lub nowo zamonto-
wane sprawdzić po 50 roboczogodzinach. Po pierwszej
kontroli sprawdzać je co 10 roboczogodzin.
Jeżeli materiał węglowy zostanie zużyty do długości 6
mm, sprężyna lub przewód bocznika przepalą się lub
ulegną uszkodzeniu, należy wymienić obie szczotki. Je-
żeli po wymontowaniu zostanie stwierdzone, że szczotki
nadają się do dalszego zastosowania, można je ponow-
nie zamontować.
Informacje serwisowe
Należy wziąć pod uwagę, że następujące części tego
produktu podlegają normalnemu podczas eksploatacji
lub naturalnemu zużyciu bądź że następujące części ko-
nieczne są jako materiały eksploatacyjne.
Części zużywające się*: Szczotka węglowa, brzeszczot,
baterie, podkładki stołowe, worków, paski, popychacz,
uchwyt prowadzący
* nie zawsze wchodzą w zakres dostawy!
11. Przechowywanie
Urządzenie i jego wyposażenie przechowywać w miej-
scu zaciemnionym, suchym i zabezpieczonym przed
mrozem oraz niedostępnym dla dzieci. Optymalna tem-
peratura przechowywania wynosi od 5 do 30˚C.
Narzędzie elektryczne przechowywać w oryginalnym
opakowaniu.
Przykryć narzędzie elektryczne, by chronić je przed py-
łem lub wilgocią.
Zachować instrukcję obsługi urządzenia elektrycznego.
110 PL
All manuals and user guides at all-guides.com
12. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do
eksploatacji. Przyłącze odpowiada właściwym prze-
pisom VDE (Związek Elektryków Niemieckich) oraz
normom DIN.
Przyłącze sieciowe udostępniane przez klienta oraz
przedłużacz muszą być zgodne z powyższymi prze-
pisami.
• Produkt spełnia wymagania dyrektywy EN 61000-3-
11 i podlega szczególnym warunkom przyłączenia.
Oznacza to, że zastosowanie w dowolnych, dowol-
nie wybieranych punktach przyłączeniowych nie jest
możliwe.
• W przypadku niekorzystnych warunków sieciowych
urządzenie może powodować przejściowe wahania
napięcia.
• Produkt jest przeznaczony do zastosowania w punk-
tach przyłączeniowych, które
przekraczają maksymalnej dopuszczalnej impedan-
cji sieci "Z" (Zmax = 0.382 Ω) lub których
ciążalność sieci prądem ciągłym wynosi co najmniej
100 A na fazę.
• Użytkownik musi zapewnić, jeżeli to konieczne, w
porozumieniu z zakładem energetycznym, by punkt
przyłączeniowy, w którym ma być eksploatowane na-
rzędzie, spełniał jedno z dwóch wyżej wymienionych
wymagań a) lub b).
Uszkodzone przyłącze elektryczne
Na przewodach elektrycznych powstają często uszko-
dzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowadzo-
ne przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamocowa-
nia lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• Pęknięcia, w przypadku starej izolacji.
Uszkodzone przewody elektryczne nie mogą być sto-
sowane i ze względu na uszkodzenie izolacji zagraża-
ją życiu.
Elektryczne przewody należy regularnie kontrolować
pod kątem uszkodzeń. Pamiętać, by podczas spraw-
dzania przewodu nie był on podłączony do sieci elek-
trycznej.
Przewody elektryczne muszą odpowiadać właściwym
przepisom VDE (Związek Elektryków Niemieckich) oraz
normom DIN. Stosować wyłącznie przewody elektrycz-
ne z oznaczeniem H05VV-F.
Odpowiednia informacja znajduje się na oznaczeniu ty-
pu, umieszczonym na przewodzie.
