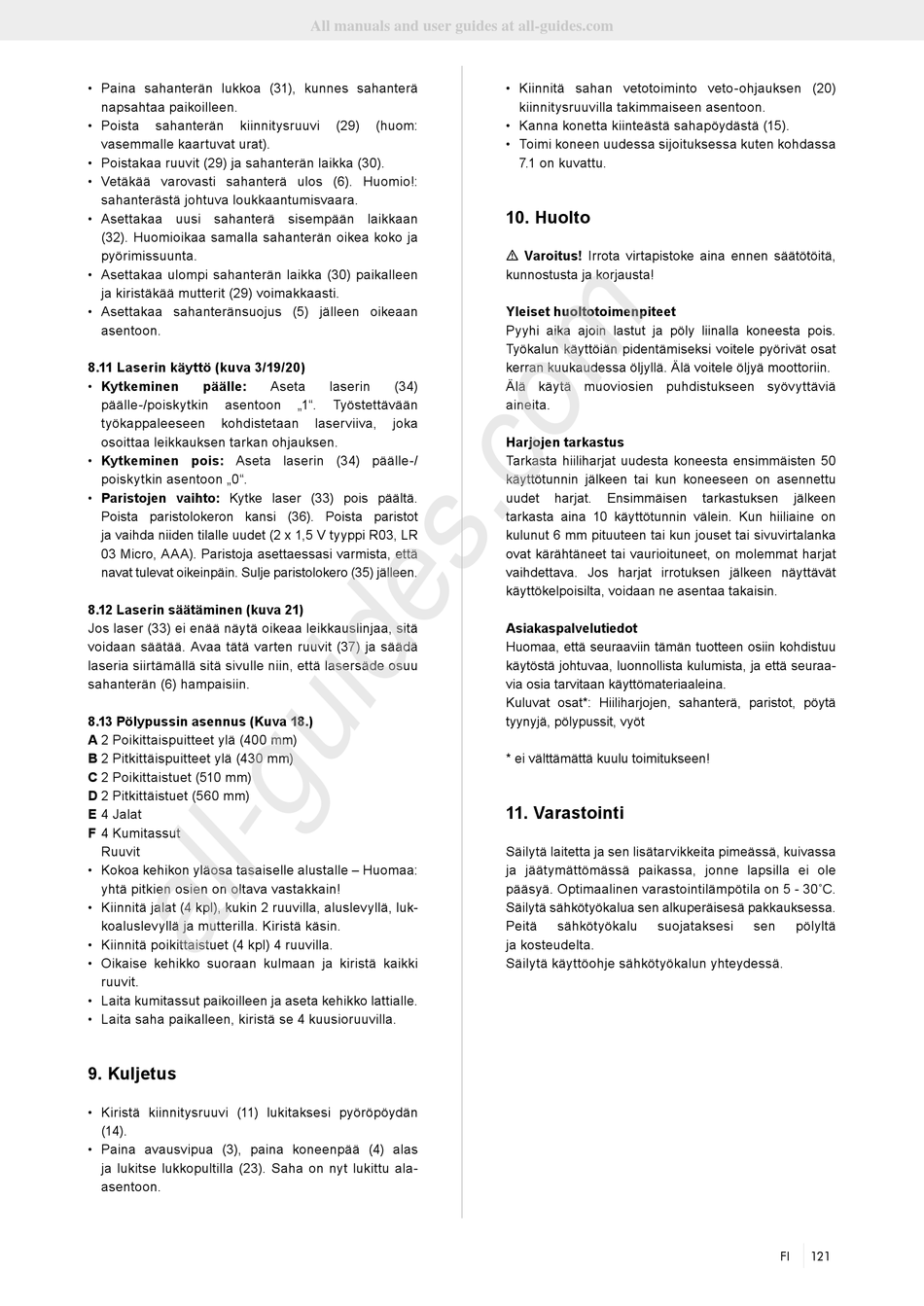

• Paina sahanterän lukkoa (31), kunnes sahanterä
napsahtaa paikoilleen.
• Poista sahanterän kiinnitysruuvi
vasemmalle kaartuvat urat).
• Poistakaa ruuvit (29) ja sahanterän laikka (30).
• Vetäkää varovasti sahanterä ulos (6). Huomio!:
sahanterästä johtuva loukkaantumisvaara.
• Asettakaa uusi sahanterä sisempään laikkaan
(32). Huomioikaa samalla sahanterän oikea koko ja
pyörimissuunta.
• Asettakaa ulompi sahanterän laikka (30) paikalleen
ja kiristäkää mutterit (29) voimakkaasti.
• Asettakaa sahanteränsuojus (5) jälleen oikeaan
asentoon.
8.11 Laserin käyttö (kuva 3/19/20)
• Kytkeminen päälle:
päälle-/poiskytkin asentoon
työkappaleeseen kohdistetaan
osoittaa leikkauksen tarkan ohjauksen.
• Kytkeminen pois: Aseta laserin (34) päälle-/
poiskytkin asentoon „0".
• Paristojen vaihto: Kytke laser (33) pois päältä.
Poista paristolokeron kansi (36). Poista paristot
ja vaihda niiden tilalle uudet (2 x 1,5 V tyyppi R03, LR
03 Micro, AAA). Paristoja asettaessasi varmista, että
navat tulevat oikeinpäin. Sulje paristolokero (35) jälleen.
8.12 Laserin säätäminen (kuva 21)
Jos laser (33) ei enää näytä oikeaa leikkauslinjaa, sitä
voidaan säätää. Avaa tätä varten ruuvit (37) ja säädä
laseria siirtämällä sitä sivulle niin, että lasersäde osuu
sahanterän (6) hampaisiin.
8.13 Pölypussin asennus (Kuva 18.)
A 2 Poikittaispuitteet ylä (400 mm)
B 2 Pitkittäispuitteet ylä (430 mm)
C 2 Poikittaistuet (510 mm)
D 2 Pitkittäistuet (560 mm)
E 4 Jalat
F 4 Kumitassut
Ruuvit
• Kokoa kehikon yläosa tasaiselle alustalle – Huomaa:
yhtä pitkien osien on oltava vastakkain!
• Kiinnitä jalat (4 kpl), kukin 2 ruuvilla, aluslevyllä, luk-
koaluslevyllä ja mutterilla. Kiristä käsin.
• Kiinnitä poikittaistuet (4 kpl) 4 ruuvilla.
• Oikaise kehikko suoraan kulmaan ja kiristä kaikki
ruuvit.
• Laita kumitassut paikoilleen ja aseta kehikko lattialle.
• Laita saha paikalleen, kiristä se 4 kuusioruuvilla.
9. Kuljetus
• Kiristä kiinnitysruuvi (11) lukitaksesi pyöröpöydän
(14).
• Paina avausvipua (3), paina koneenpää (4) alas
ja lukitse lukkopultilla (23). Saha on nyt lukittu ala-
asentoon.
All manuals and user guides at all-guides.com
(29) (huom:
Aseta laserin (34)
„1". Työstettävään
laserviiva, joka
• Kiinnitä sahan vetotoiminto veto-ohjauksen (20)
kiinnitysruuvilla takimmaiseen asentoon.
• Kanna konetta kiinteästä sahapöydästä (15).
• Toimi koneen uudessa sijoituksessa kuten kohdassa
7.1 on kuvattu.
10. Huolto
m Varoitus! Irrota virtapistoke aina ennen säätötöitä,
kunnostusta ja korjausta!
Yleiset huoltotoimenpiteet
Pyyhi aika ajoin lastut ja pöly liinalla koneesta pois.
Työkalun käyttöiän pidentämiseksi voitele pyörivät osat
kerran kuukaudessa öljyllä. Älä voitele öljyä moottoriin.
Älä käytä muoviosien puhdistukseen syövyttäviä
aineita.
Harjojen tarkastus
Tarkasta hiiliharjat uudesta koneesta ensimmäisten 50
käyttötunnin jälkeen tai kun koneeseen on asennettu
uudet harjat. Ensimmäisen
tarkasta aina 10 käyttötunnin välein. Kun hiiliaine on
kulunut 6 mm pituuteen tai kun jouset tai sivuvirtalanka
ovat kärähtäneet tai vaurioituneet, on molemmat harjat
vaihdettava. Jos harjat irrotuksen jälkeen näyttävät
käyttökelpoisilta, voidaan ne asentaa takaisin.
Asiakaspalvelutiedot
Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu
käytöstä johtuvaa, luonnollista kulumista, ja että seuraa-
via osia tarvitaan käyttömateriaaleina.
Kuluvat osat*: Hiiliharjojen, sahanterä, paristot, pöytä
tyynyjä, pölypussit, vyöt
* ei välttämättä kuulu toimitukseen!
11. Varastointi
Säilytä laitetta ja sen lisätarvikkeita pimeässä, kuivassa
ja jäätymättömässä paikassa, jonne lapsilla ei ole
pääsyä. Optimaalinen varastointilämpötila on 5 - 30˚C.
Säilytä sähkötyökalua sen alkuperäisesä pakkauksessa.
Peitä sähkötyökalu suojataksesi
ja kosteudelta.
Säilytä käyttöohje sähkötyökalun yhteydessä.
tarkastuksen jälkeen
sen pölyltä
