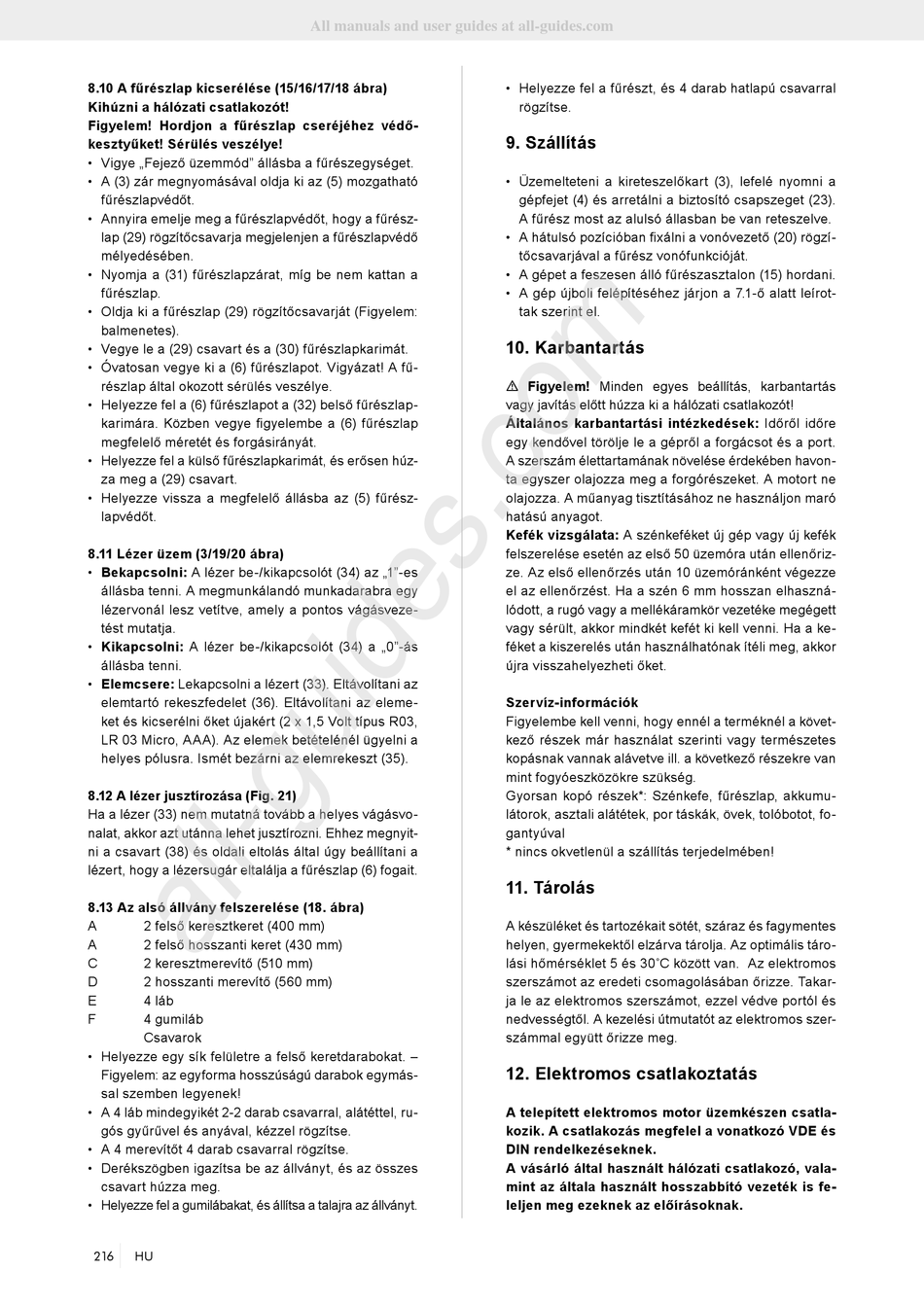

8.10 A fűrészlap kicserélése (15/16/17/18 ábra)
Kihúzni a hálózati csatlakozót!
Figyelem! Hordjon a fűrészlap cseréjéhez védő-
kesztyűket! Sérülés veszélye!
• Vigye „Fejező üzemmód" állásba a fűrészegységet.
• A (3) zár megnyomásával oldja ki az (5) mozgatható
fűrészlapvédőt.
• Annyira emelje meg a fűrészlapvédőt, hogy a fűrész-
lap (29) rögzítőcsavarja megjelenjen a fűrészlapvédő
mélyedésében.
• Nyomja a (31) fűrészlapzárat, míg be nem kattan a
fűrészlap.
• Oldja ki a fűrészlap (29) rögzítőcsavarját (Figyelem:
balmenetes).
• Vegye le a (29) csavart és a (30) fűrészlapkarimát.
• Óvatosan vegye ki a (6) fűrészlapot. Vigyázat! A fű-
részlap által okozott sérülés veszélye.
• Helyezze fel a (6) fűrészlapot a (32) belső fűrészlap-
karimára. Közben vegye figyelembe a (6) fűrészlap
megfelelő méretét és forgásirányát.
• Helyezze fel a külső fűrészlapkarimát, és erősen húz-
za meg a (29) csavart.
• Helyezze vissza a megfelelő állásba az (5) fűrész-
lapvédőt.
8.11 Lézer üzem (3/19/20 ábra)
• Bekapcsolni: A lézer be-/kikapcsolót (34) az „1"-es
állásba tenni. A megmunkálandó munkadarabra egy
lézervonál lesz vetítve, amely a pontos vágásveze-
tést mutatja.
• Kikapcsolni: A lézer be-/kikapcsolót (34) a „0"-ás
állásba tenni.
• Elemcsere: Lekapcsolni a lézert (33). Eltávolítani az
elemtartó rekeszfedelet (36). Eltávolítani az eleme-
ket és kicserélni őket újakért (2 x 1,5 Volt típus R03,
LR 03 Micro, AAA). Az elemek betételénél ügyelni a
helyes pólusra. Ismét bezárni az elemrekeszt (35).
8.12 A lézer jusztírozása (Fig. 21)
Ha a lézer (33) nem mutatná tovább a helyes vágásvo-
nalat, akkor azt utánna lehet jusztírozni. Ehhez megnyit-
ni a csavart (38) és oldali eltolás által úgy beállítani a
lézert, hogy a lézersugár eltalálja a fűrészlap (6) fogait.
8.13 Az alsó állvány felszerelése (18. ábra)
A 2 felső keresztkeret (400 mm)
A 2 felső hosszanti keret (430 mm)
C 2 keresztmerevítő (510 mm)
D 2 hosszanti merevítő (560 mm)
E 4 láb
F 4 gumiláb
Csavarok
• Helyezze egy sík felületre a felső keretdarabokat. –
Figyelem: az egyforma hosszúságú darabok egymás-
sal szemben legyenek!
• A 4 láb mindegyikét 2-2 darab csavarral, alátéttel, ru-
gós gyűrűvel és anyával, kézzel rögzítse.
• A 4 merevítőt 4 darab csavarral rögzítse.
• Derékszögben igazítsa be az állványt, és az összes
csavart húzza meg.
• Helyezze fel a gumilábakat, és állítsa a talajra az állványt.
216 HU
All manuals and user guides at all-guides.com
• Helyezze fel a fűrészt, és 4 darab hatlapú csavarral
rögzítse.
9. Szállítás
• Üzemelteteni a kireteszelőkart (3), lefelé nyomni a
gépfejet (4) és arretálni a biztosító csapszeget (23).
A fűrész most az alulsó állasban be van reteszelve.
• A hátulsó pozícióban fixálni a vonóvezető (20) rögzí-
tőcsavarjával a fűrész vonófunkcióját.
• A gépet a feszesen álló fűrészasztalon (15) hordani.
• A gép újboli felépítéséhez járjon a 7.1-ő alatt leírot-
tak szerint el.
10. Karbantartás
m Figyelem! Minden egyes beállítás, karbantartás
vagy javítás előtt húzza ki a hálózati csatlakozót!
Általános karbantartási intézkedések: Időről időre
egy kendővel törölje le a gépről a forgácsot és a port.
A szerszám élettartamának növelése érdekében havon-
ta egyszer olajozza meg a forgórészeket. A motort ne
olajozza. A műanyag tisztításához ne használjon maró
hatású anyagot.
Kefék vizsgálata: A szénkeféket új gép vagy új kefék
felszerelése esetén az első 50 üzemóra után ellenőriz-
ze. Az első ellenőrzés után 10 üzemóránként végezze
el az ellenőrzést. Ha a szén 6 mm hosszan elhaszná-
lódott, a rugó vagy a mellékáramkör vezetéke megégett
vagy sérült, akkor mindkét kefét ki kell venni. Ha a ke-
féket a kiszerelés után használhatónak ítéli meg, akkor
újra visszahelyezheti őket.
Szervíz-információk
Figyelembe kell venni, hogy ennél a terméknél a követ-
kező részek már használat szerinti vagy természetes
kopásnak vannak alávetve ill. a következő részekre van
mint fogyóeszközökre szükség.
Gyorsan kopó részek*: Szénkefe, fűrészlap, akkumu-
látorok, asztali alátétek, por táskák, övek, tolóbotot, fo-
gantyúval
* nincs okvetlenül a szállítás terjedelmében!
11. Tárolás
A készüléket és tartozékait sötét, száraz és fagymentes
helyen, gyermekektől elzárva tárolja. Az optimális táro-
lási hőmérséklet 5 és 30˚C között van. Az elektromos
szerszámot az eredeti csomagolásában őrizze. Takar-
ja le az elektromos szerszámot, ezzel védve portól és
nedvességtől. A kezelési útmutatót az elektromos szer-
számmal együtt őrizze meg.
12. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatla-
kozik. A csatlakozás megfelel a vonatkozó VDE és
DIN rendelkezéseknek.
A vásárló által használt hálózati csatlakozó, vala-
mint az általa használt hosszabbító vezeték is fe-
leljen meg ezeknek az előírásoknak.
