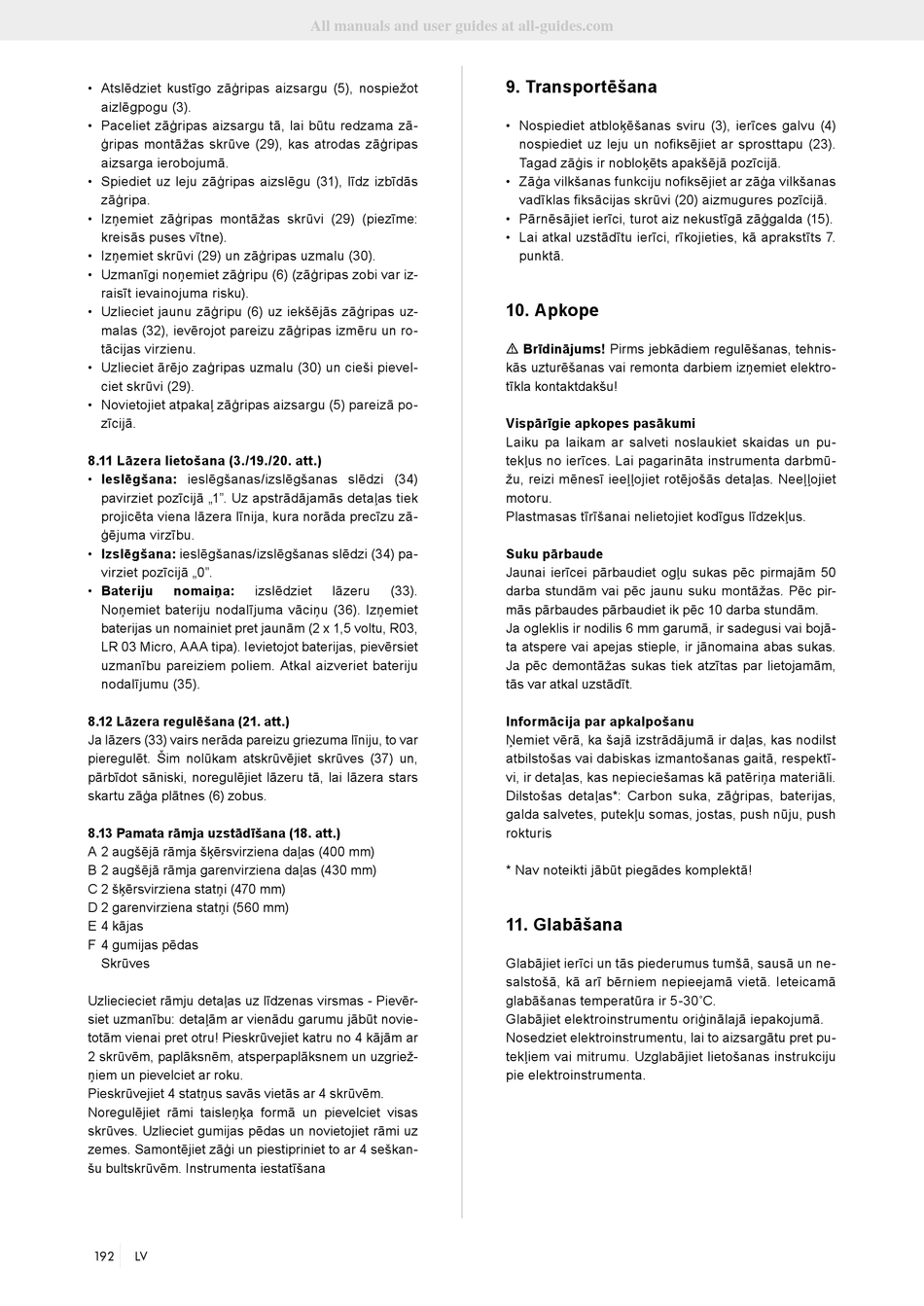

• Atslēdziet kustīgo zāģripas aizsargu (5), nospiežot
aizlēgpogu (3).
• Paceliet zāģripas aizsargu tā, lai būtu redzama zā-
ģripas montāžas skrūve (29), kas atrodas zāģripas
aizsarga ierobojumā.
• Spiediet uz leju zāģripas aizslēgu (31), līdz izbīdās
zāģripa.
• Izņemiet zāģripas montāžas skrūvi (29) (piezīme:
kreisās puses vītne).
• Izņemiet skrūvi (29) un zāģripas uzmalu (30).
• Uzmanīgi noņemiet zāģripu (6) (zāģripas zobi var iz-
raisīt ievainojuma risku).
• Uzlieciet jaunu zāģripu (6) uz iekšējās zāģripas uz-
malas (32), ievērojot pareizu zāģripas izmēru un ro-
tācijas virzienu.
• Uzlieciet ārējo zaģripas uzmalu (30) un cieši pievel-
ciet skrūvi (29).
• Novietojiet atpakaļ zāģripas aizsargu (5) pareizā po-
zīcijā.
8.11 Lāzera lietošana (3./19./20. att.)
• Ieslēgšana: ieslēgšanas/izslēgšanas slēdzi (34)
pavirziet pozīcijā „1". Uz apstrādājamās detaļas tiek
projicēta viena lāzera līnija, kura norāda precīzu zā-
ģējuma virzību.
• Izslēgšana: ieslēgšanas/izslēgšanas slēdzi (34) pa-
virziet pozīcijā „0".
• Bateriju nomaiņa: izslēdziet
Noņemiet bateriju nodalījuma vāciņu (36). Izņemiet
baterijas un nomainiet pret jaunām (2 x 1,5 voltu, R03,
LR 03 Micro, AAA tipa). Ievietojot baterijas, pievērsiet
uzmanību pareiziem poliem. Atkal aizveriet bateriju
nodalījumu (35).
8.12 Lāzera regulēšana (21. att.)
Ja lāzers (33) vairs nerāda pareizu griezuma līniju, to var
pieregulēt. Šim nolūkam atskrūvējiet skrūves (37) un,
pārbīdot sāniski, noregulējiet lāzeru tā, lai lāzera stars
skartu zāģa plātnes (6) zobus.
8.13 Pamata rāmja uzstādīšana (18. att.)
A 2 augšējā rāmja šķērsvirziena daļas (400 mm)
B 2 augšējā rāmja garenvirziena daļas (430 mm)
C 2 šķērsvirziena statņi (470 mm)
D 2 garenvirziena statņi (560 mm)
E 4 kājas
F 4 gumijas pēdas
Skrūves
Uzliecieciet rāmju detaļas uz līdzenas virsmas - Pievēr-
siet uzmanību: detaļām ar vienādu garumu jābūt novie-
totām vienai pret otru! Pieskrūvejiet katru no 4 kājām ar
2 skrūvēm, paplāksnēm, atsperpaplāksnem un uzgriež-
ņiem un pievelciet ar roku.
Pieskrūvejiet 4 statņus savās vietās ar 4 skrūvēm.
Noregulējiet rāmi taisleņķa formā un pievelciet visas
skrūves. Uzlieciet gumijas pēdas un novietojiet rāmi uz
zemes. Samontējiet zāģi un piestipriniet to ar 4 seškan-
šu bultskrūvēm. Instrumenta iestatīšana
192 LV
All manuals and user guides at all-guides.com
lāzeru (33).
9. Transportēšana
• Nospiediet atbloķēšanas sviru (3), ierīces galvu (4)
nospiediet uz leju un nofiksējiet ar sprosttapu (23).
Tagad zāģis ir nobloķēts apakšējā pozīcijā.
• Zāģa vilkšanas funkciju nofiksējiet ar zāģa vilkšanas
vadīklas fiksācijas skrūvi (20) aizmugures pozīcijā.
• Pārnēsājiet ierīci, turot aiz nekustīgā zāģgalda (15).
• Lai atkal uzstādītu ierīci, rīkojieties, kā aprakstīts 7.
punktā.
10. Apkope
m Brīdinājums! Pirms jebkādiem regulēšanas, tehnis-
kās uzturēšanas vai remonta darbiem izņemiet elektro-
tīkla kontaktdakšu!
Vispārīgie apkopes pasākumi
Laiku pa laikam ar salveti noslaukiet skaidas un pu-
tekļus no ierīces. Lai pagarināta instrumenta darbmū-
žu, reizi mēnesī ieeļļojiet rotējošās detaļas. Neeļļojiet
motoru.
Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus.
Suku pārbaude
Jaunai ierīcei pārbaudiet ogļu sukas pēc pirmajām 50
darba stundām vai pēc jaunu suku montāžas. Pēc pir-
mās pārbaudes pārbaudiet ik pēc 10 darba stundām.
Ja ogleklis ir nodilis 6 mm garumā, ir sadegusi vai bojā-
ta atspere vai apejas stieple, ir jānomaina abas sukas.
Ja pēc demontāžas sukas tiek atzītas par lietojamām,
tās var atkal uzstādīt.
Informācija par apkalpošanu
Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst
atbilstošas vai dabiskas izmantošanas gaitā, respektī-
vi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.
Dilstošas detaļas*: Carbon suka, zāģripas, baterijas,
galda salvetes, putekļu somas, jostas, push nūju, push
rokturis
* Nav noteikti jābūt piegādes komplektā!
11. Glabāšana
Glabājiet ierīci un tās piederumus tumšā, sausā un ne-
salstošā, kā arī bērniem nepieejamā vietā. Ieteicamā
glabāšanas temperatūra ir 5-30˚C.
Glabājiet elektroinstrumentu oriģinālajā iepakojumā.
Nosedziet elektroinstrumentu, lai to aizsargātu pret pu-
tekļiem vai mitrumu. Uzglabājiet lietošanas instrukciju
pie elektroinstrumenta.
