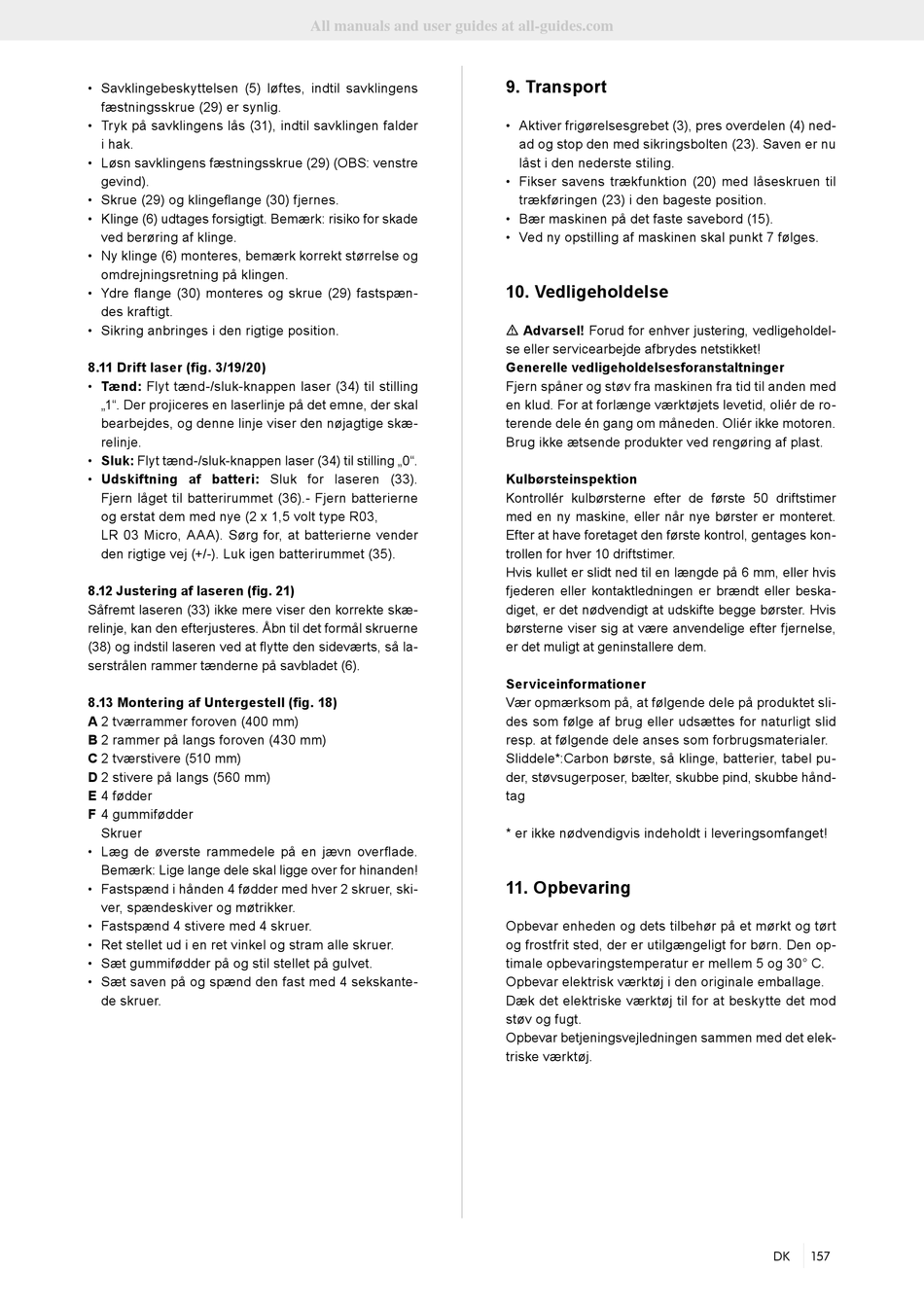

• Savklingebeskyttelsen (5) løftes, indtil savklingens
fæstningsskrue (29) er synlig.
• Tryk på savklingens lås (31), indtil savklingen falder
i hak.
• Løsn savklingens fæstningsskrue (29) (OBS: venstre
gevind).
• Skrue (29) og klingeflange (30) fjernes.
• Klinge (6) udtages forsigtigt. Bemærk: risiko for skade
ved berøring af klinge.
• Ny klinge (6) monteres, bemærk korrekt størrelse og
omdrejningsretning på klingen.
• Ydre flange (30) monteres og skrue (29) fastspæn-
des kraftigt.
• Sikring anbringes i den rigtige position.
8.11 Drift laser (fig. 3/19/20)
• Tænd: Flyt tænd-/sluk-knappen laser (34) til stilling
„1". Der projiceres en laserlinje på det emne, der skal
bearbejdes, og denne linje viser den nøjagtige skæ-
relinje.
• Sluk: Flyt tænd-/sluk-knappen laser (34) til stilling „0".
• Udskiftning af batteri: Sluk for laseren (33).
Fjern låget til batterirummet (36).- Fjern batterierne
og erstat dem med nye (2 x 1,5 volt type R03,
LR 03 Micro, AAA). Sørg for, at batterierne vender
den rigtige vej (+/-). Luk igen batterirummet (35).
8.12 Justering af laseren (fig. 21)
Såfremt laseren (33) ikke mere viser den korrekte skæ-
relinje, kan den efterjusteres. Åbn til det formål skruerne
(38) og indstil laseren ved at flytte den sideværts, så la-
serstrålen rammer tænderne på savbladet (6).
8.13 Montering af Untergestell (fig. 18)
A 2 tværrammer foroven (400 mm)
B 2 rammer på langs foroven (430 mm)
C 2 tværstivere (510 mm)
D 2 stivere på langs (560 mm)
E 4 fødder
F 4 gummifødder
Skruer
• Læg de øverste rammedele på en jævn overflade.
Bemærk: Lige lange dele skal ligge over for hinanden!
• Fastspænd i hånden 4 fødder med hver 2 skruer, ski-
ver, spændeskiver og møtrikker.
• Fastspænd 4 stivere med 4 skruer.
• Ret stellet ud i en ret vinkel og stram alle skruer.
• Sæt gummifødder på og stil stellet på gulvet.
• Sæt saven på og spænd den fast med 4 sekskante-
de skruer.
All manuals and user guides at all-guides.com
9. Transport
• Aktiver frigørelsesgrebet (3), pres overdelen (4) ned-
ad og stop den med sikringsbolten (23). Saven er nu
låst i den nederste stiling.
• Fikser savens trækfunktion (20) med låseskruen til
trækføringen (23) i den bageste position.
• Bær maskinen på det faste savebord (15).
• Ved ny opstilling af maskinen skal punkt 7 følges.

10. Vedligeholdelse

m Advarsel! Forud for enhver justering, vedligeholdel-
se eller servicearbejde afbrydes netstikket!
Generelle vedligeholdelsesforanstaltninger
Fjern spåner og støv fra maskinen fra tid til anden med
en klud. For at forlænge værktøjets levetid, oliér de ro-
terende dele én gang om måneden. Oliér ikke motoren.
Brug ikke ætsende produkter ved rengøring af plast.
Kulbørsteinspektion
Kontrollér kulbørsterne efter de første 50 driftstimer
med en ny maskine, eller når nye børster er monteret.
Efter at have foretaget den første kontrol, gentages kon-
trollen for hver 10 driftstimer.
Hvis kullet er slidt ned til en længde på 6 mm, eller hvis
fjederen eller kontaktledningen er brændt eller beska-
diget, er det nødvendigt at udskifte begge børster. Hvis
børsterne viser sig at være anvendelige efter fjernelse,
er det muligt at geninstallere dem.
Serviceinformationer
Vær opmærksom på, at følgende dele på produktet sli-
des som følge af brug eller udsættes for naturligt slid
resp. at følgende dele anses som forbrugsmaterialer.
Sliddele*:Carbon børste, så klinge, batterier, tabel pu-
der, støvsugerposer, bælter, skubbe pind, skubbe hånd-
tag
* er ikke nødvendigvis indeholdt i leveringsomfanget!
11. Opbevaring
Opbevar enheden og dets tilbehør på et mørkt og tørt
og frostfrit sted, der er utilgængeligt for børn. Den op-
timale opbevaringstemperatur er mellem 5 og 30° C.
Opbevar elektrisk værktøj i den originale emballage.
Dæk det elektriske værktøj til for at beskytte det mod
støv og fugt.
Opbevar betjeningsvejledningen sammen med det elek-
triske værktøj.
