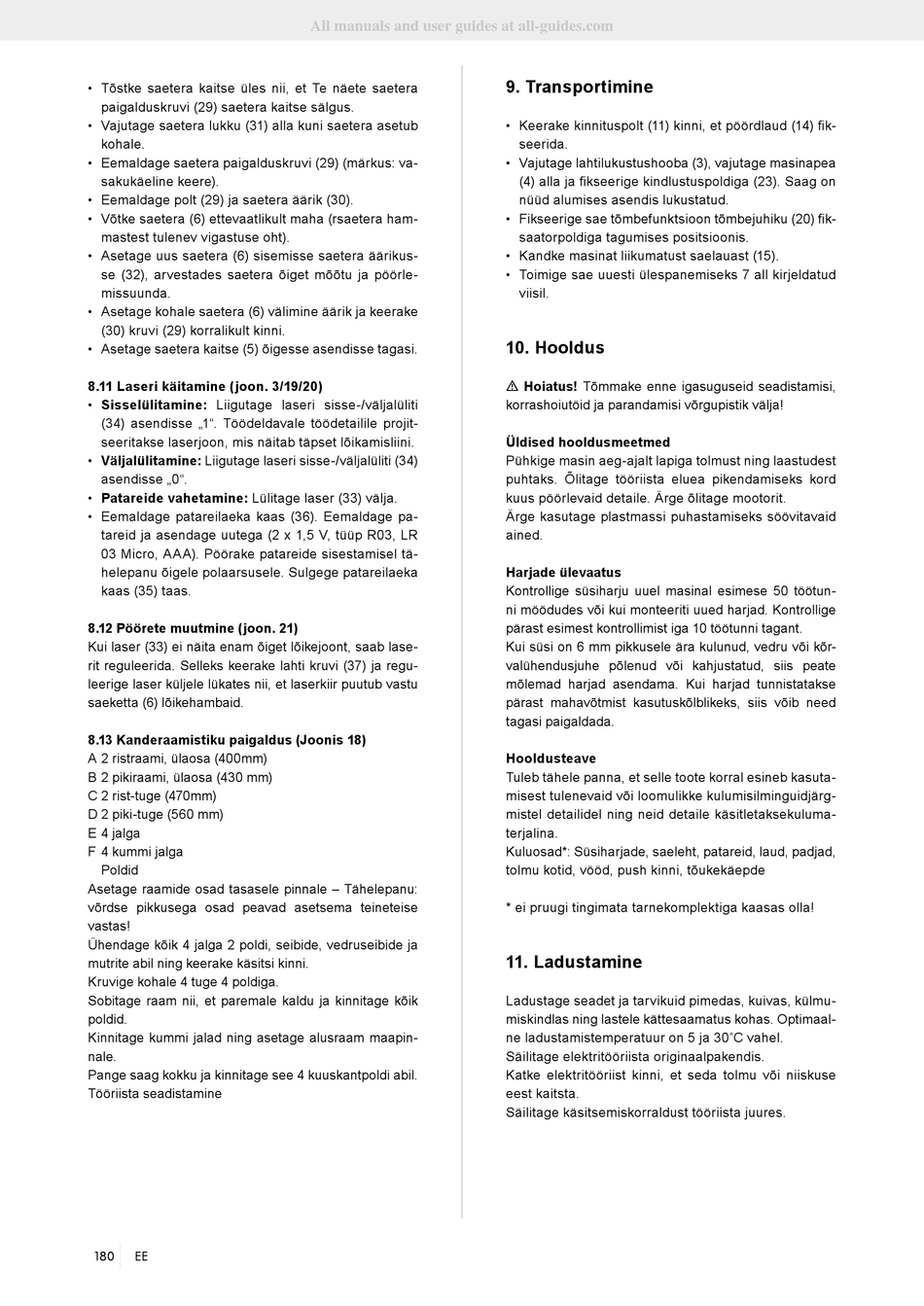

• Tõstke saetera kaitse üles nii, et Te näete saetera
paigalduskruvi (29) saetera kaitse sälgus.
• Vajutage saetera lukku (31) alla kuni saetera asetub
kohale.
• Eemaldage saetera paigalduskruvi (29) (märkus: va-
sakukäeline keere).
• Eemaldage polt (29) ja saetera äärik (30).
• Võtke saetera (6) ettevaatlikult maha (rsaetera ham-
mastest tulenev vigastuse oht).
• Asetage uus saetera (6) sisemisse saetera äärikus-
se (32), arvestades saetera õiget mõõtu ja pöörle-
missuunda.
• Asetage kohale saetera (6) välimine äärik ja keerake
(30) kruvi (29) korralikult kinni.
• Asetage saetera kaitse (5) õigesse asendisse tagasi.
8.11 Laseri käitamine (joon. 3/19/20)
• Sisselülitamine: Liigutage laseri sisse-/väljalüliti
(34) asendisse „1". Töödeldavale töödetailile projit-
seeritakse laserjoon, mis näitab täpset lõikamisliini.
• Väljalülitamine: Liigutage laseri sisse-/väljalüliti (34)
asendisse „0".
• Patareide vahetamine: Lülitage laser (33) välja.
• Eemaldage patareilaeka kaas (36). Eemaldage pa-
tareid ja asendage uutega (2 x 1,5 V, tüüp R03, LR
03 Micro, AAA). Pöörake patareide sisestamisel tä-
helepanu õigele polaarsusele. Sulgege patareilaeka
kaas (35) taas.
8.12 Pöörete muutmine (joon. 21)
Kui laser (33) ei näita enam õiget lõikejoont, saab lase-
rit reguleerida. Selleks keerake lahti kruvi (37) ja regu-
leerige laser küljele lükates nii, et laserkiir puutub vastu
saeketta (6) lõikehambaid.
8.13 Kanderaamistiku paigaldus (Joonis 18)
A 2 ristraami, ülaosa (400mm)
B 2 pikiraami, ülaosa (430 mm)
C 2 rist-tuge (470mm)
D 2 piki-tuge (560 mm)
E 4 jalga
F 4 kummi jalga
Poldid
Asetage raamide osad tasasele pinnale – Tähelepanu:
võrdse pikkusega osad peavad asetsema teineteise
vastas!
Ühendage kõik 4 jalga 2 poldi, seibide, vedruseibide ja
mutrite abil ning keerake käsitsi kinni.
Kruvige kohale 4 tuge 4 poldiga.
Sobitage raam nii, et paremale kaldu ja kinnitage kõik
poldid.
Kinnitage kummi jalad ning asetage alusraam maapin-
nale.
Pange saag kokku ja kinnitage see 4 kuuskantpoldi abil.
Tööriista seadistamine
180 180 EE
All manuals and user guides at all-guides.com
9. Transportimine
• Keerake kinnituspolt (11) kinni, et pöördlaud (14) fik-
seerida.
• Vajutage lahtilukustushooba (3), vajutage masinapea
(4) alla ja fikseerige kindlustuspoldiga (23). Saag on
nüüd alumises asendis lukustatud.
• Fikseerige sae tõmbefunktsioon tõmbejuhiku (20) fik-
saatorpoldiga tagumises positsioonis.
• Kandke masinat liikumatust saelauast (15).
• Toimige sae uuesti ülespanemiseks 7 all kirjeldatud
viisil.
10. Hooldus
m Hoiatus! Tõmmake enne igasuguseid seadistamisi,
korrashoiutöid ja parandamisi võrgupistik välja!
Üldised hooldusmeetmed
Pühkige masin aeg-ajalt lapiga tolmust ning laastudest
puhtaks. Õlitage tööriista eluea pikendamiseks kord
kuus pöörlevaid detaile. Ärge õlitage mootorit.
Ärge kasutage plastmassi puhastamiseks söövitavaid
ained.
Harjade ülevaatus
Kontrollige süsiharju uuel masinal esimese 50 töötun-
ni möödudes või kui monteeriti uued harjad. Kontrollige
pärast esimest kontrollimist iga 10 töötunni tagant.
Kui süsi on 6 mm pikkusele ära kulunud, vedru või kõr-
valühendusjuhe põlenud või kahjustatud, siis peate
mõlemad harjad asendama. Kui harjad tunnistatakse
pärast mahavõtmist kasutuskõlblikeks, siis võib need
tagasi paigaldada.
Hooldusteave
Tuleb tähele panna, et selle toote korral esineb kasuta-
misest tulenevaid või loomulikke kulumisilminguidjärg-
mistel detailidel ning neid detaile käsitletaksekuluma-
terjalina.
Kuluosad*: Süsiharjade, saeleht, patareid, laud, padjad,
tolmu kotid, vööd, push kinni, tõukekäepde
* ei pruugi tingimata tarnekomplektiga kaasas olla!
11. Ladustamine
Ladustage seadet ja tarvikuid pimedas, kuivas, külmu-
miskindlas ning lastele kättesaamatus kohas. Optimaal-
ne ladustamistemperatuur on 5 ja 30˚C vahel.
Säilitage elektritööriista originaalpakendis.
Katke elektritööriist kinni, et seda tolmu või niiskuse
eest kaitsta.
Säilitage käsitsemiskorraldust tööriista juures.
