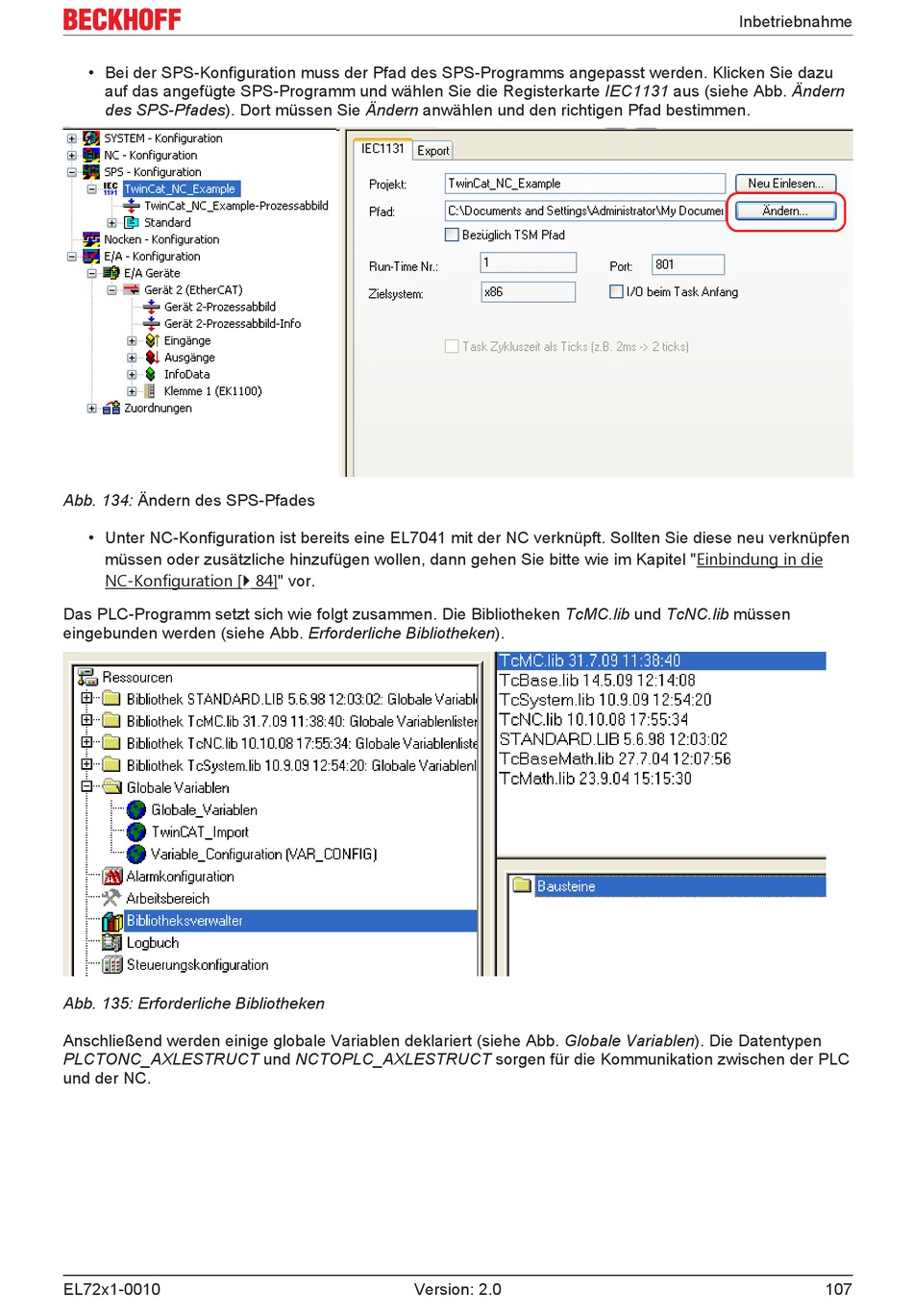

• Bei der SPS-Konfiguration muss der Pfad des SPS-Programms angepasst werden. Klicken Sie dazu
auf das angefügte SPS-Programm und wählen Sie die Registerkarte IEC1131 aus (siehe Abb. Ändern
des SPS-Pfades). Dort müssen Sie Ändern anwählen und den richtigen Pfad bestimmen.
Abb. 134: Ändern des SPS-Pfades
• Unter NC-Konfiguration ist bereits eine EL7041 mit der NC verknüpft. Sollten Sie diese neu verknüpfen
müssen oder zusätzliche hinzufügen wollen, dann gehen Sie bitte wie im Kapitel "Einbindung in die
NC-Konfiguration [} 84]" vor.
Das PLC-Programm setzt sich wie folgt zusammen. Die Bibliotheken TcMC.lib und TcNC.lib müssen
eingebunden werden (siehe Abb. Erforderliche Bibliotheken).
Abb. 135: Erforderliche Bibliotheken
Anschließend werden einige globale Variablen deklariert (siehe Abb. Globale Variablen). Die Datentypen
PLCTONC_AXLESTRUCT und NCTOPLC_AXLESTRUCT sorgen für die Kommunikation zwischen der PLC
und der NC.
EL72x1-0010
Version: 2.0
Inbetriebnahme
107
