10 Anpassen von Einstellungen

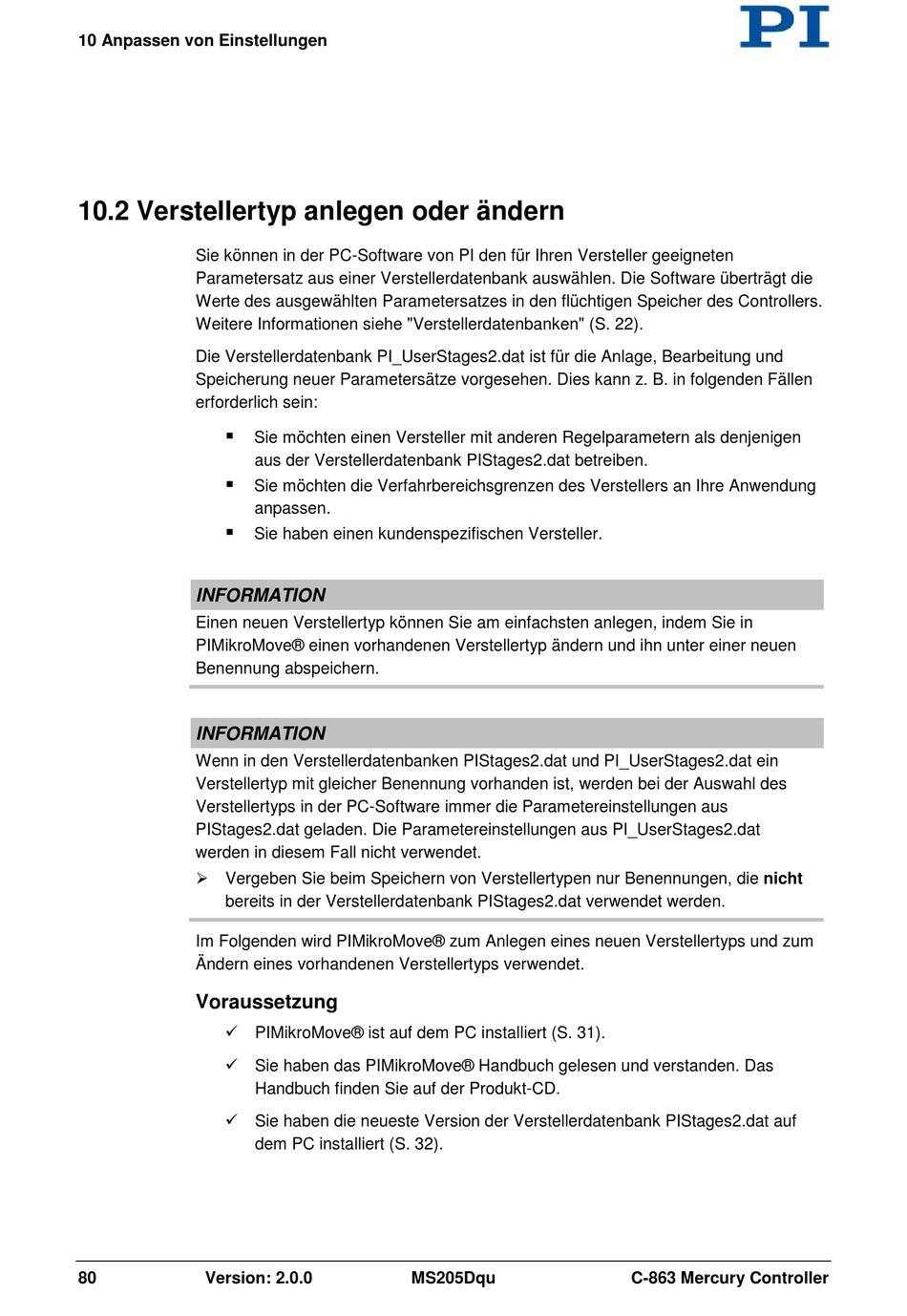

10.2 Verstellertyp anlegen oder ändern
Sie können in der PC-Software von PI den für Ihren Versteller geeigneten
Parametersatz aus einer Verstellerdatenbank auswählen. Die Software überträgt die
Werte des ausgewählten Parametersatzes in den flüchtigen Speicher des Controllers.
Weitere Informationen siehe "Verstellerdatenbanken" (S. 22).
Die Verstellerdatenbank PI_UserStages2.dat ist für die Anlage, Bearbeitung und
Speicherung neuer Parametersätze vorgesehen. Dies kann z. B. in folgenden Fällen
erforderlich sein:



INFORMATION
Einen neuen Verstellertyp können Sie am einfachsten anlegen, indem Sie in
PIMikroMove® einen vorhandenen Verstellertyp ändern und ihn unter einer neuen
Benennung abspeichern.
INFORMATION
Wenn in den Verstellerdatenbanken PIStages2.dat und PI_UserStages2.dat ein
Verstellertyp mit gleicher Benennung vorhanden ist, werden bei der Auswahl des
Verstellertyps in der PC-Software immer die Parametereinstellungen aus
PIStages2.dat geladen. Die Parametereinstellungen aus PI_UserStages2.dat
werden in diesem Fall nicht verwendet.
 Vergeben Sie beim Speichern von Verstellertypen nur Benennungen, die nicht
bereits in der Verstellerdatenbank PIStages2.dat verwendet werden.
Im Folgenden wird PIMikroMove® zum Anlegen eines neuen Verstellertyps und zum
Ändern eines vorhandenen Verstellertyps verwendet.
Voraussetzung
 PIMikroMove® ist auf dem PC installiert (S. 31).
 Sie haben das PIMikroMove® Handbuch gelesen und verstanden. Das
 Sie haben die neueste Version der Verstellerdatenbank PIStages2.dat auf
80 Version: 2.0.0
Sie möchten einen Versteller mit anderen Regelparametern als denjenigen
aus der Verstellerdatenbank PIStages2.dat betreiben.
Sie möchten die Verfahrbereichsgrenzen des Verstellers an Ihre Anwendung
anpassen.
Sie haben einen kundenspezifischen Versteller.
Handbuch finden Sie auf der Produkt-CD.
dem PC installiert (S. 32).
MS205Dqu C-863 Mercury Controller
