Sprungantwort Aufzeichnen; Voraussetzung - PI MS205Dqu Benutzerhandbuch

7 Inbetriebnahme
4. Starten Sie einige Testbewegungen der Achse.

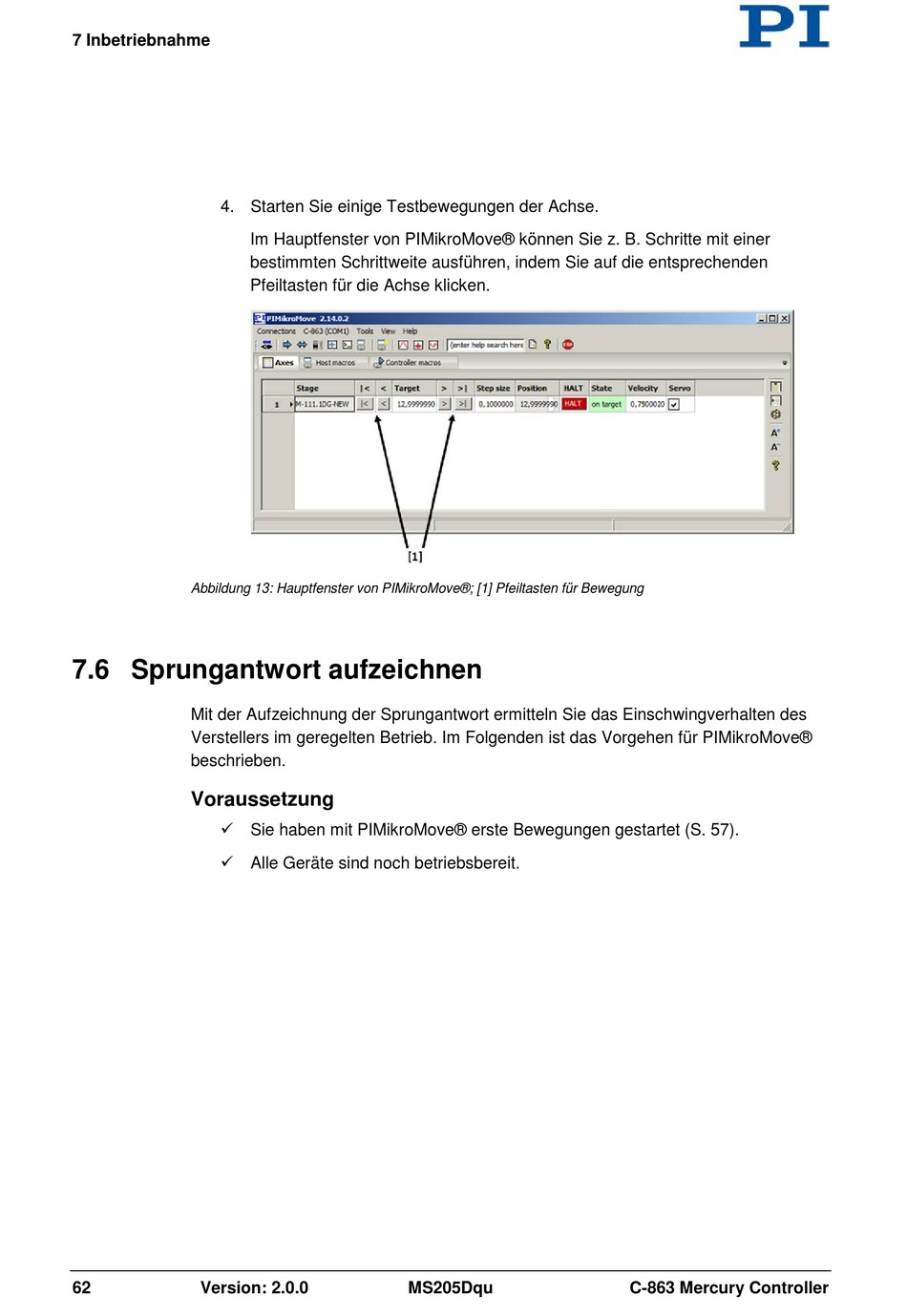

Abbildung 13: Hauptfenster von PIMikroMove®; [1] Pfeiltasten für Bewegung

7.6 Sprungantwort aufzeichnen

Mit der Aufzeichnung der Sprungantwort ermitteln Sie das Einschwingverhalten des
Verstellers im geregelten Betrieb. Im Folgenden ist das Vorgehen für PIMikroMove®
beschrieben.

Voraussetzung

 Sie haben mit PIMikroMove® erste Bewegungen gestartet (S. 57).
 Alle Geräte sind noch betriebsbereit.
62 Version: 2.0.0
Im Hauptfenster von PIMikroMove® können Sie z. B. Schritte mit einer
bestimmten Schrittweite ausführen, indem Sie auf die entsprechenden
Pfeiltasten für die Achse klicken.
MS205Dqu C-863 Mercury Controller
