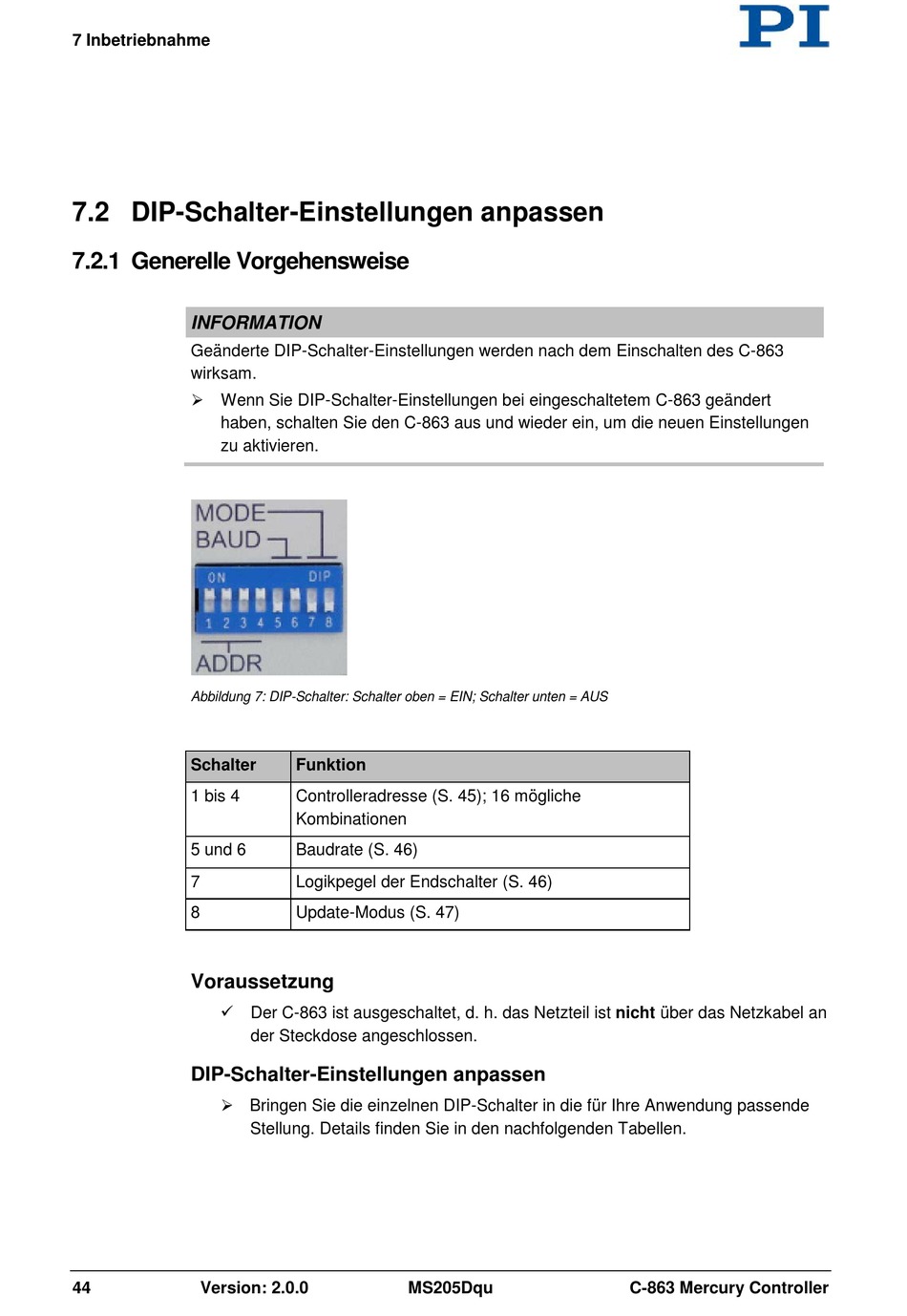

7 Inbetriebnahme

7.2 DIP-Schalter-Einstellungen anpassen

7.2.1 Generelle Vorgehensweise

INFORMATION
Geänderte DIP-Schalter-Einstellungen werden nach dem Einschalten des C-863
wirksam.
 Wenn Sie DIP-Schalter-Einstellungen bei eingeschaltetem C-863 geändert
haben, schalten Sie den C-863 aus und wieder ein, um die neuen Einstellungen
zu aktivieren.
Abbildung 7: DIP-Schalter: Schalter oben = EIN; Schalter unten = AUS
Schalter
1 bis 4
5 und 6
7
8
Voraussetzung
 Der C-863 ist ausgeschaltet, d. h. das Netzteil ist nicht über das Netzkabel an

DIP-Schalter-Einstellungen anpassen

 Bringen Sie die einzelnen DIP-Schalter in die für Ihre Anwendung passende
44 Version: 2.0.0
Funktion
Controlleradresse (S. 45); 16 mögliche
Kombinationen
Baudrate (S. 46)
Logikpegel der Endschalter (S. 46)
Update-Modus (S. 47)
der Steckdose angeschlossen.
Stellung. Details finden Sie in den nachfolgenden Tabellen.
MS205Dqu C-863 Mercury Controller
