6 Installation

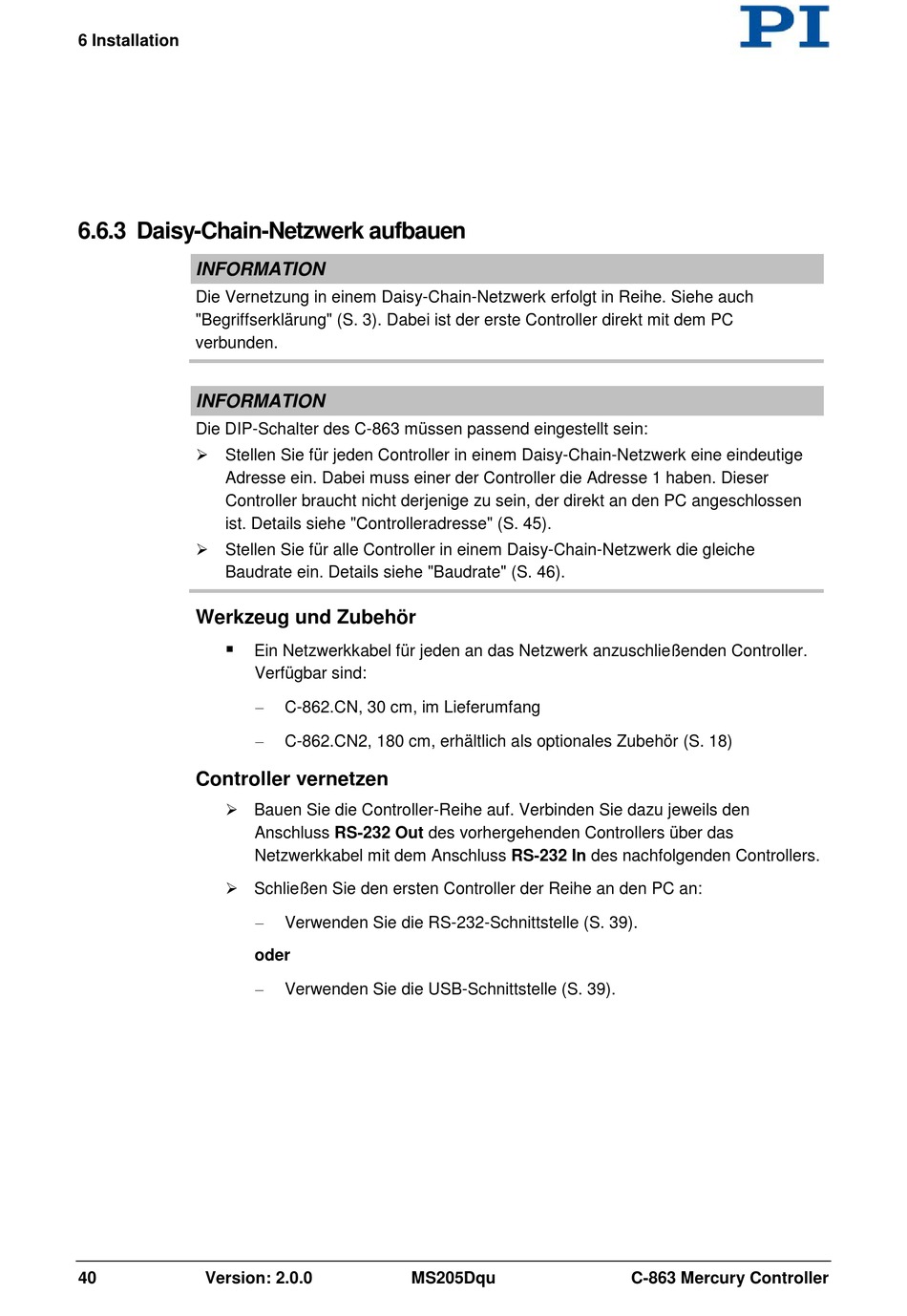

6.6.3 Daisy-Chain-Netzwerk aufbauen

INFORMATION
Die Vernetzung in einem Daisy-Chain-Netzwerk erfolgt in Reihe. Siehe auch
"Begriffserklärung" (S. 3). Dabei ist der erste Controller direkt mit dem PC
verbunden.
INFORMATION
Die DIP-Schalter des C-863 müssen passend eingestellt sein:
 Stellen Sie für jeden Controller in einem Daisy-Chain-Netzwerk eine eindeutige
Adresse ein. Dabei muss einer der Controller die Adresse 1 haben. Dieser
Controller braucht nicht derjenige zu sein, der direkt an den PC angeschlossen
ist. Details siehe "Controlleradresse" (S. 45).
 Stellen Sie für alle Controller in einem Daisy-Chain-Netzwerk die gleiche
Baudrate ein. Details siehe "Baudrate" (S. 46).
Werkzeug und Zubehör

Controller vernetzen
 Bauen Sie die Controller-Reihe auf. Verbinden Sie dazu jeweils den
 Schließen Sie den ersten Controller der Reihe an den PC an:
40 Version: 2.0.0
Ein Netzwerkkabel für jeden an das Netzwerk anzuschließenden Controller.
Verfügbar sind:
−
C-862.CN, 30 cm, im Lieferumfang
−
C-862.CN2, 180 cm, erhältlich als optionales Zubehör (S. 18)
Anschluss RS-232 Out des vorhergehenden Controllers über das
Netzwerkkabel mit dem Anschluss RS-232 In des nachfolgenden Controllers.
−
Verwenden Sie die RS-232-Schnittstelle (S. 39).
oder
−
Verwenden Sie die USB-Schnittstelle (S. 39).
MS205Dqu C-863 Mercury Controller
