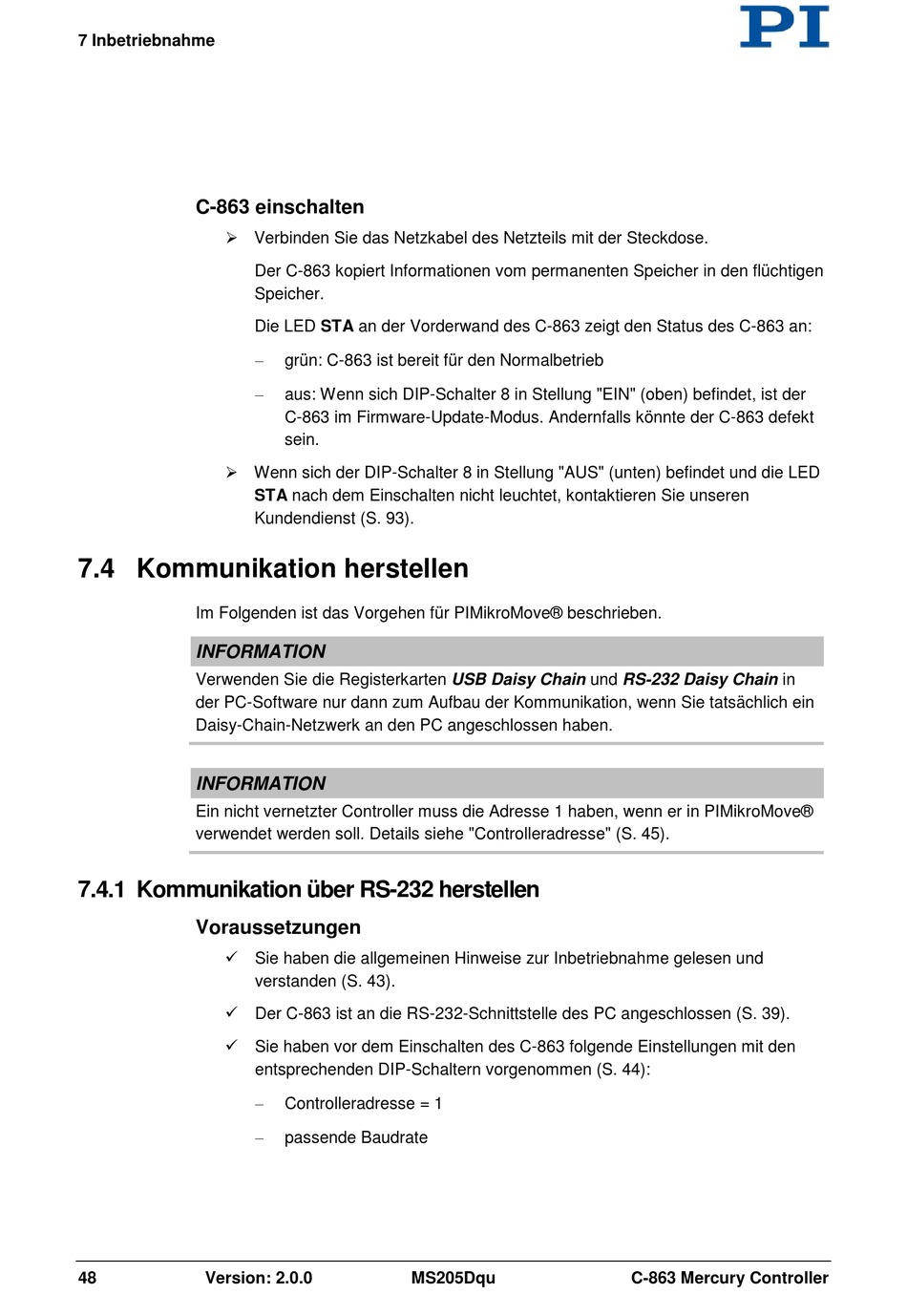

7 Inbetriebnahme
C-863 einschalten
Verbinden Sie das Netzkabel des Netzteils mit der Steckdose.
Wenn sich der DIP-Schalter 8 in Stellung "AUS" (unten) befindet und die LED
7.4 Kommunikation herstellen
Im Folgenden ist das Vorgehen für PIMikroMove® beschrieben.
INFORMATION
Verwenden Sie die Registerkarten USB Daisy Chain und RS-232 Daisy Chain in
der PC-Software nur dann zum Aufbau der Kommunikation, wenn Sie tatsächlich ein
Daisy-Chain-Netzwerk an den PC angeschlossen haben.
INFORMATION
Ein nicht vernetzter Controller muss die Adresse 1 haben, wenn er in PIMikroMove®
verwendet werden soll. Details siehe "Controlleradresse" (S. 45).
7.4.1 Kommunikation über RS-232 herstellen
Voraussetzungen
Sie haben die allgemeinen Hinweise zur Inbetriebnahme gelesen und
Der C-863 ist an die RS-232-Schnittstelle des PC angeschlossen (S. 39).
Sie haben vor dem Einschalten des C-863 folgende Einstellungen mit den
48
Version: 2.0.0
Der C-863 kopiert Informationen vom permanenten Speicher in den flüchtigen
Speicher.
Die LED STA an der Vorderwand des C-863 zeigt den Status des C-863 an:
−
grün: C-863 ist bereit für den Normalbetrieb
−
aus: Wenn sich DIP-Schalter 8 in Stellung "EIN" (oben) befindet, ist der
C-863 im Firmware-Update-Modus. Andernfalls könnte der C-863 defekt
sein.
STA nach dem Einschalten nicht leuchtet, kontaktieren Sie unseren
Kundendienst (S. 93).
verstanden (S. 43).
entsprechenden DIP-Schaltern vorgenommen (S. 44):
−
Controlleradresse = 1
−
passende Baudrate
MS205Dqu
C-863 Mercury Controller
