3 Produktbeschreibung
Beschriftung Typ
STA LED
grün/aus
ERR LED
rot/aus
Mode, Baud, 8-Bit-DIP-
Addr Schalter
(S. 44)
3.3.2 Rückwand

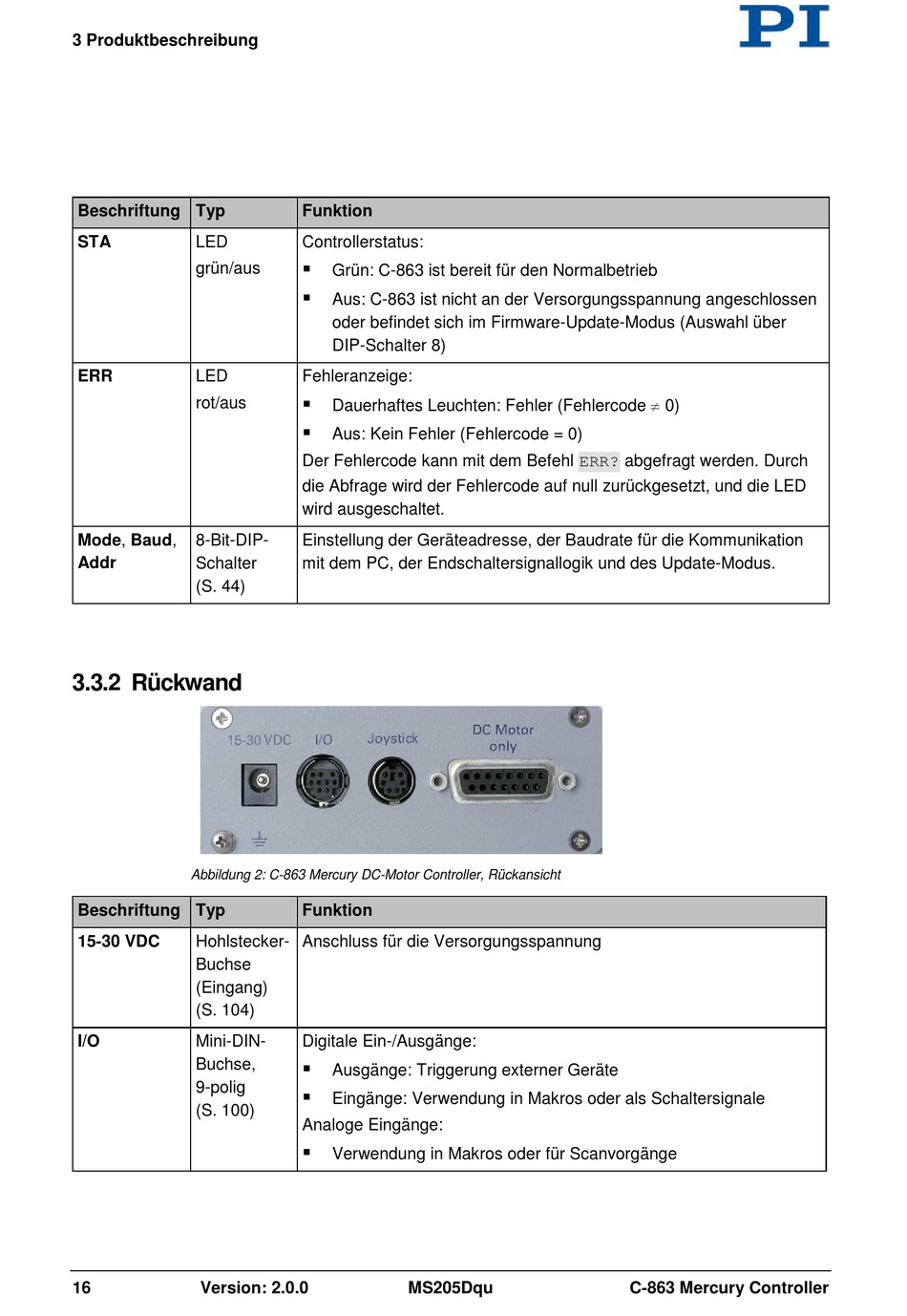

Abbildung 2: C-863 Mercury DC-Motor Controller, Rückansicht
Beschriftung Typ
15-30 VDC Hohlstecker-
Buchse
(Eingang)
(S. 104)
I/O Mini-DIN-
Buchse,
9-polig
(S. 100)
16 Version: 2.0.0
Funktion
Controllerstatus:

Grün: C-863 ist bereit für den Normalbetrieb

Aus: C-863 ist nicht an der Versorgungsspannung angeschlossen
oder befindet sich im Firmware-Update-Modus (Auswahl über
DIP-Schalter 8)
Fehleranzeige:

Dauerhaftes Leuchten: Fehler (Fehlercode ≠ 0)

Aus: Kein Fehler (Fehlercode = 0)
Der Fehlercode kann mit dem Befehl ERR? abgefragt werden. Durch
die Abfrage wird der Fehlercode auf null zurückgesetzt, und die LED
wird ausgeschaltet.
Einstellung der Geräteadresse, der Baudrate für die Kommunikation
mit dem PC, der Endschaltersignallogik und des Update-Modus.
Funktion
Anschluss für die Versorgungsspannung
Digitale Ein-/Ausgänge:

Ausgänge: Triggerung externer Geräte

Eingänge: Verwendung in Makros oder als Schaltersignale
Analoge Eingänge:

Verwendung in Makros oder für Scanvorgänge
