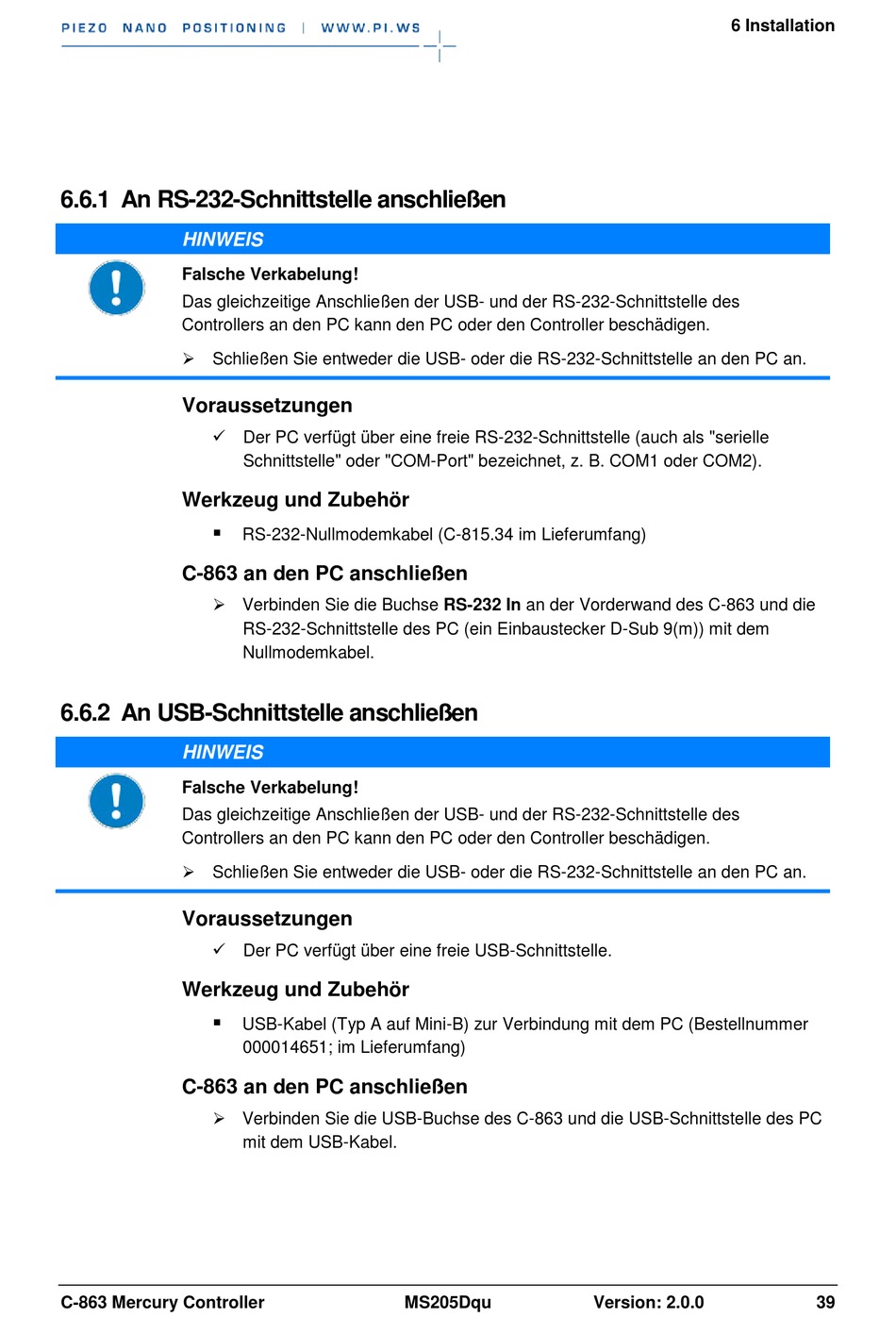

6.6.1 An RS-232-Schnittstelle anschließen
HINWEIS
Falsche Verkabelung!
Das gleichzeitige Anschließen der USB- und der RS-232-Schnittstelle des
Controllers an den PC kann den PC oder den Controller beschädigen.
 Schließen Sie entweder die USB- oder die RS-232-Schnittstelle an den PC an.
Voraussetzungen
 Der PC verfügt über eine freie RS-232-Schnittstelle (auch als "serielle
Werkzeug und Zubehör

C-863 an den PC anschließen
 Verbinden Sie die Buchse RS-232 In an der Vorderwand des C-863 und die
6.6.2 An USB-Schnittstelle anschließen
HINWEIS
Falsche Verkabelung!
Das gleichzeitige Anschließen der USB- und der RS-232-Schnittstelle des
Controllers an den PC kann den PC oder den Controller beschädigen.
 Schließen Sie entweder die USB- oder die RS-232-Schnittstelle an den PC an.
Voraussetzungen
 Der PC verfügt über eine freie USB-Schnittstelle.
Werkzeug und Zubehör

C-863 an den PC anschließen
 Verbinden Sie die USB-Buchse des C-863 und die USB-Schnittstelle des PC
C-863 Mercury Controller
Schnittstelle" oder "COM-Port" bezeichnet, z. B. COM1 oder COM2).
RS-232-Nullmodemkabel (C-815.34 im Lieferumfang)
RS-232-Schnittstelle des PC (ein Einbaustecker D-Sub 9(m)) mit dem
Nullmodemkabel.
USB-Kabel (Typ A auf Mini-B) zur Verbindung mit dem PC (Bestellnummer
000014651; im Lieferumfang)
mit dem USB-Kabel.
MS205Dqu
6 Installation
Version: 2.0.0 39
