PI MS205Dqu Benutzerhandbuch Seite 96

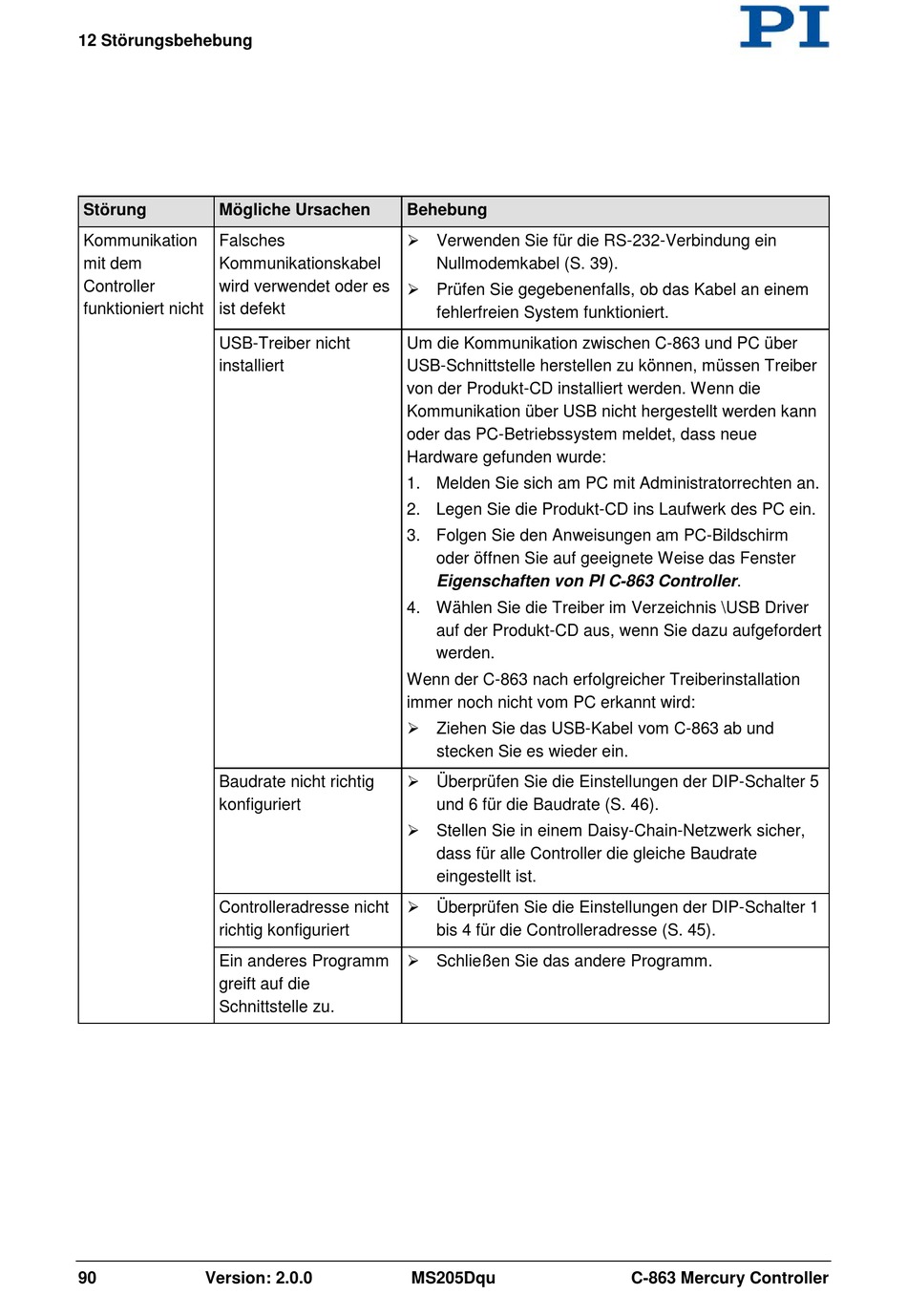

12 Störungsbehebung
Störung Mögliche Ursachen
Kommunikation Falsches
mit dem Kommunikationskabel
Controller wird verwendet oder es
funktioniert nicht ist defekt
USB-Treiber nicht
installiert
Baudrate nicht richtig
konfiguriert
Controlleradresse nicht
richtig konfiguriert
Ein anderes Programm
greift auf die
Schnittstelle zu.
90 Version: 2.0.0
Behebung
 Verwenden Sie für die RS-232-Verbindung ein
Nullmodemkabel (S. 39).
 Prüfen Sie gegebenenfalls, ob das Kabel an einem
fehlerfreien System funktioniert.
Um die Kommunikation zwischen C-863 und PC über
USB-Schnittstelle herstellen zu können, müssen Treiber
von der Produkt-CD installiert werden. Wenn die
Kommunikation über USB nicht hergestellt werden kann
oder das PC-Betriebssystem meldet, dass neue
Hardware gefunden wurde:
1. Melden Sie sich am PC mit Administratorrechten an.
2. Legen Sie die Produkt-CD ins Laufwerk des PC ein.
3. Folgen Sie den Anweisungen am PC-Bildschirm
oder öffnen Sie auf geeignete Weise das Fenster
Eigenschaften von PI C-863 Controller.
4. Wählen Sie die Treiber im Verzeichnis \USB Driver
auf der Produkt-CD aus, wenn Sie dazu aufgefordert
werden.
Wenn der C-863 nach erfolgreicher Treiberinstallation
immer noch nicht vom PC erkannt wird:
 Ziehen Sie das USB-Kabel vom C-863 ab und
stecken Sie es wieder ein.
 Überprüfen Sie die Einstellungen der DIP-Schalter 5
und 6 für die Baudrate (S. 46).
 Stellen Sie in einem Daisy-Chain-Netzwerk sicher,
dass für alle Controller die gleiche Baudrate
eingestellt ist.
 Überprüfen Sie die Einstellungen der DIP-Schalter 1
bis 4 für die Controlleradresse (S. 45).
 Schließen Sie das andere Programm.
MS205Dqu C-863 Mercury Controller
