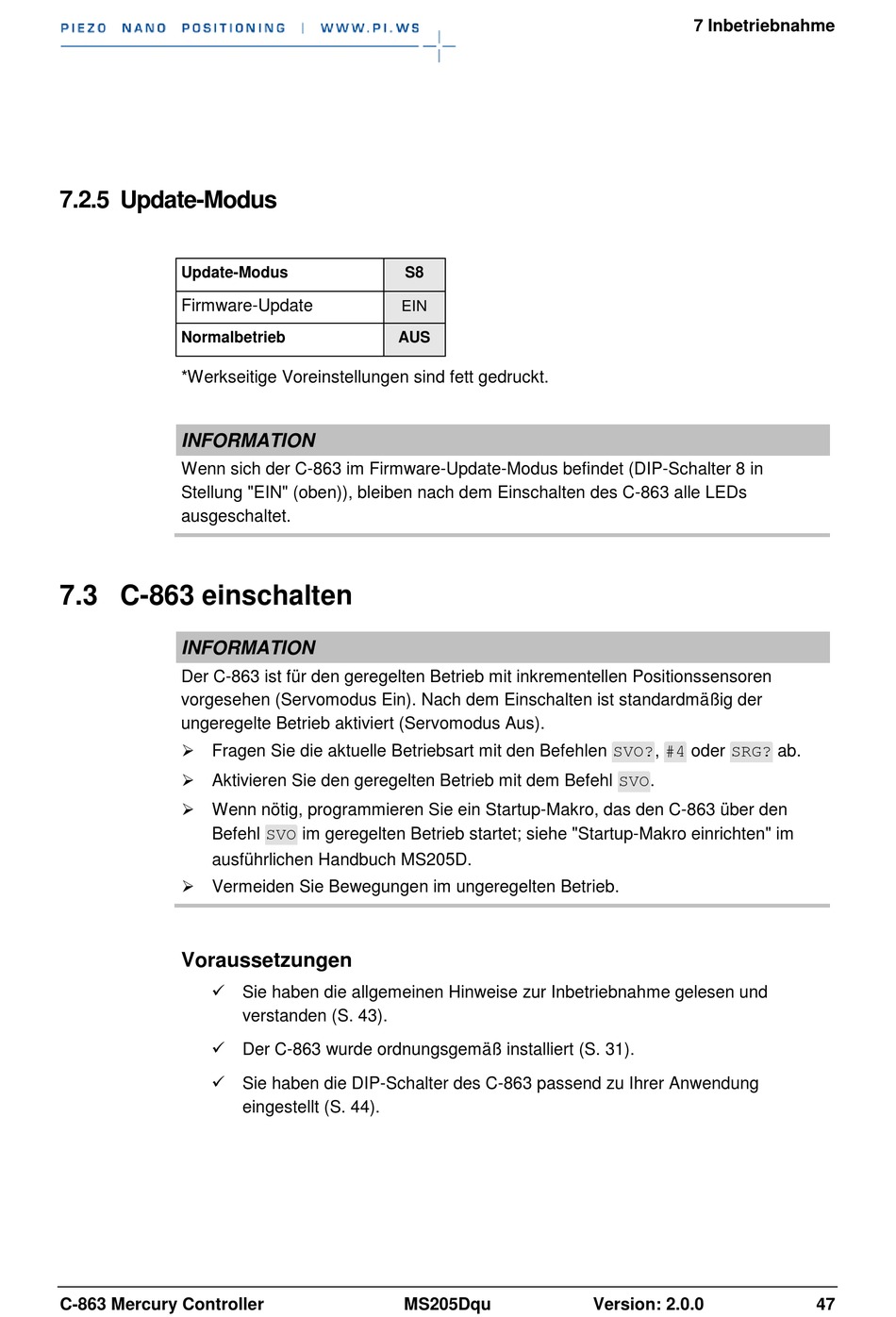

7.2.5 Update-Modus

Update-Modus
Firmware-Update
Normalbetrieb
*Werkseitige Voreinstellungen sind fett gedruckt.
INFORMATION
Wenn sich der C-863 im Firmware-Update-Modus befindet (DIP-Schalter 8 in
Stellung "EIN" (oben)), bleiben nach dem Einschalten des C-863 alle LEDs
ausgeschaltet.

7.3 C-863 einschalten

INFORMATION
Der C-863 ist für den geregelten Betrieb mit inkrementellen Positionssensoren
vorgesehen (Servomodus Ein). Nach dem Einschalten ist standardmäßig der
ungeregelte Betrieb aktiviert (Servomodus Aus).
 Fragen Sie die aktuelle Betriebsart mit den Befehlen SVO?, #4 oder SRG? ab.
 Aktivieren Sie den geregelten Betrieb mit dem Befehl SVO.
 Wenn nötig, programmieren Sie ein Startup-Makro, das den C-863 über den
Befehl SVO im geregelten Betrieb startet; siehe "Startup-Makro einrichten" im
ausführlichen Handbuch MS205D.
 Vermeiden Sie Bewegungen im ungeregelten Betrieb.

Voraussetzungen

 Sie haben die allgemeinen Hinweise zur Inbetriebnahme gelesen und
 Der C-863 wurde ordnungsgemäß installiert (S. 31).
 Sie haben die DIP-Schalter des C-863 passend zu Ihrer Anwendung
C-863 Mercury Controller
S8
EIN
AUS
verstanden (S. 43).
eingestellt (S. 44).
MS205Dqu
7 Inbetriebnahme
Version: 2.0.0 47
