14 Technische Daten

14.4.2 I/O

Mini-DIN-Buchse, 9-polig, weiblich

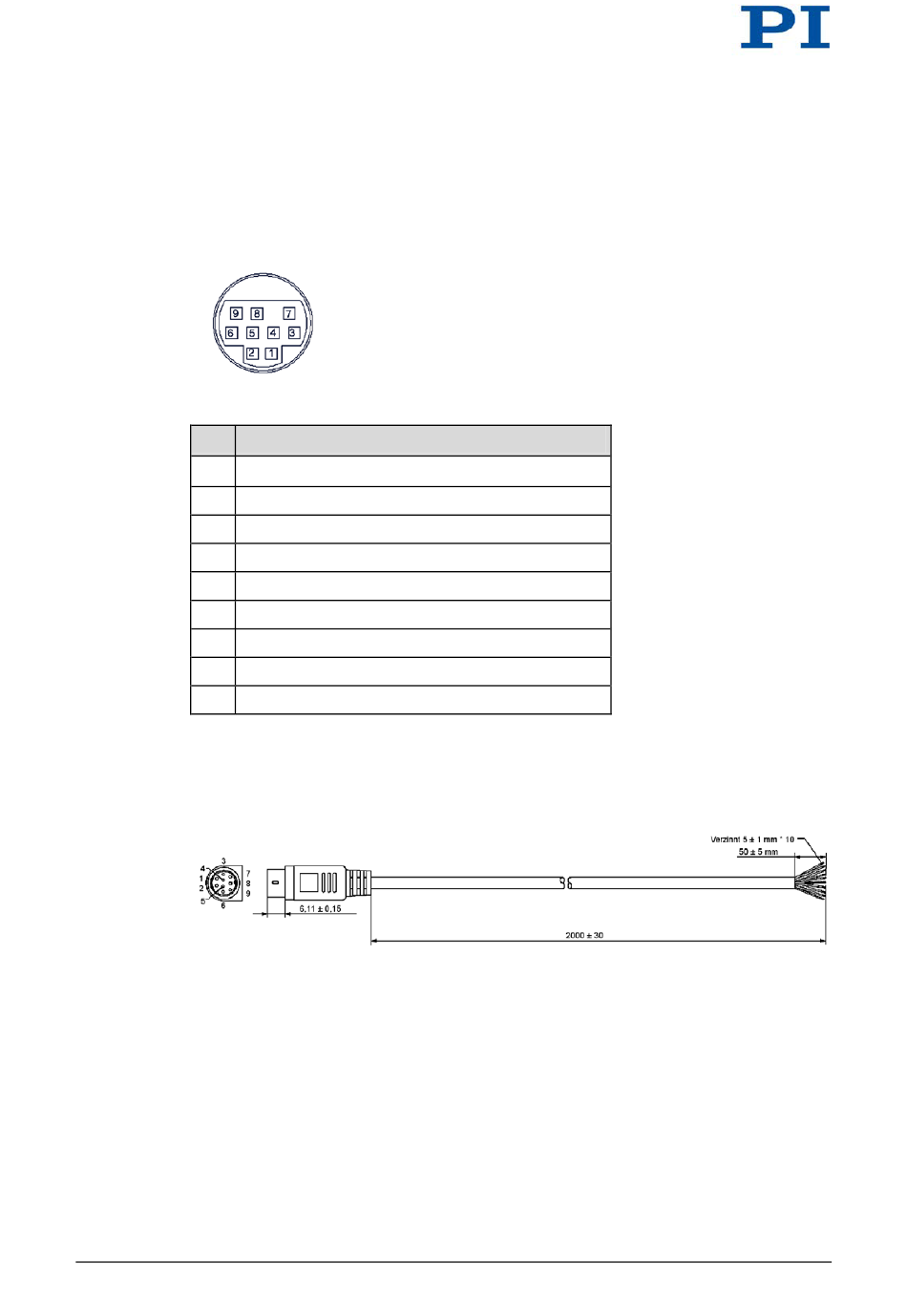

Abbildung 23: Vorderansicht der Mini-DIN-Buchse
Pin Funktion
1 Eingang 1 (analog: 0 bis +5V/ digital: TTL)
2 Eingang 2 (analog: 0 bis +5V/ digital: TTL)
3 Eingang 3 (analog: 0 bis +5V/ digital: TTL)
4 Eingang 4 (analog: 0 bis +5V/ digital: TTL)
5 Ausgang 1 (digital: TTL)
6 Ausgang 2 (digital: TTL)
7 Ausgang 3 (digital: TTL)
8 Ausgang 4 (digital: TTL)
9 Vcc (+5 V)
14.4.3 Kabel C-170.IO für den Anschluss an die I/O-Buchse
Mini-DIN-Stecker, 9-polig, männlich, offenes Ende
Abbildung 24: C-170.IO-Kabel
Spezifikationen
Temperaturbereich: -25 °C bis +85 °C
Nennstrom: 1 A AC/DC
Isolationswiderstand: 50 MW min.
Nennspannung: 50 V AC/DC
Stoßspannung: 500 V AC für 1 Minute
