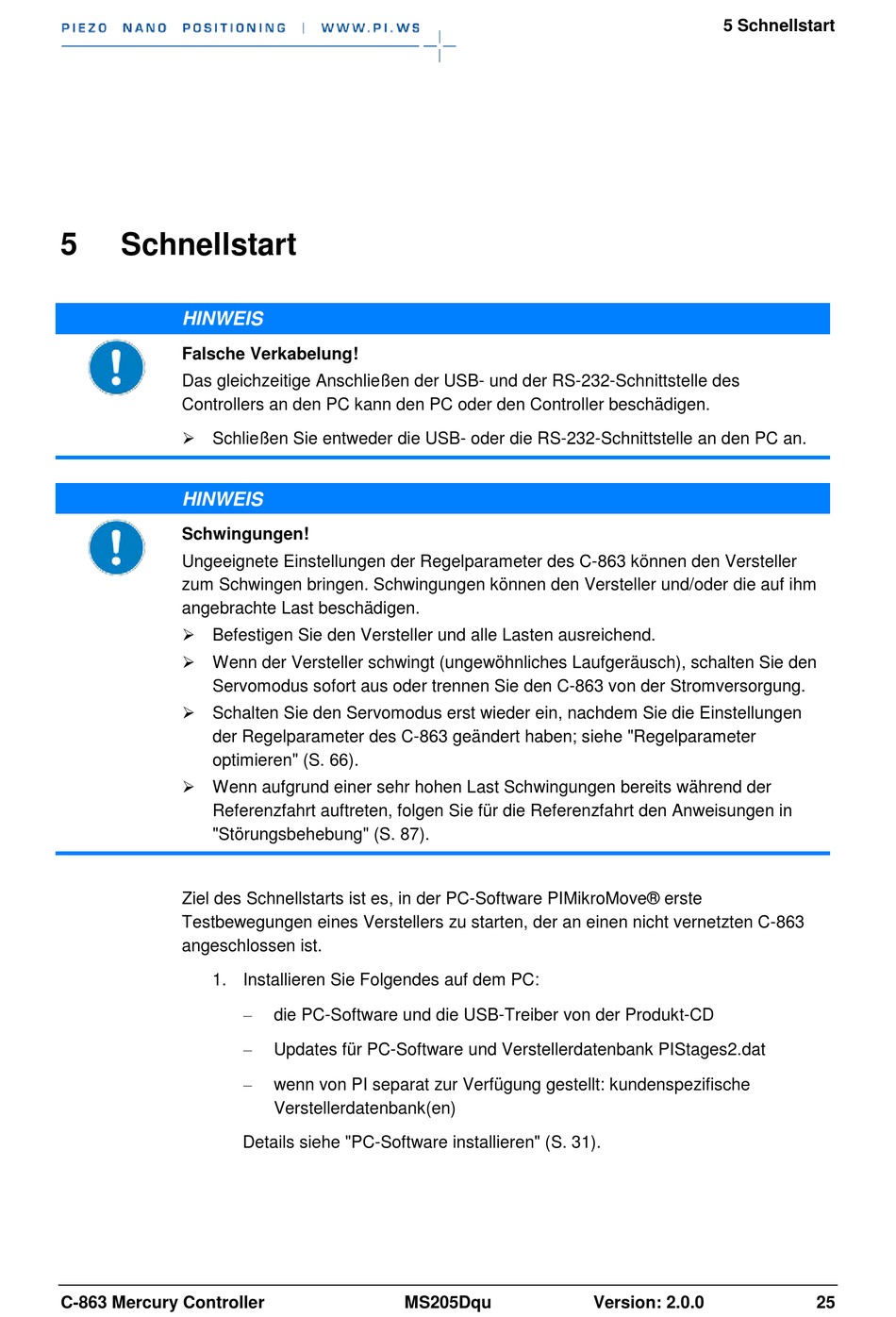

Schnellstart

HINWEIS
Falsche Verkabelung!
Das gleichzeitige Anschließen der USB- und der RS-232-Schnittstelle des
Controllers an den PC kann den PC oder den Controller beschädigen.
 Schließen Sie entweder die USB- oder die RS-232-Schnittstelle an den PC an.
HINWEIS
Schwingungen!
Ungeeignete Einstellungen der Regelparameter des C-863 können den Versteller
zum Schwingen bringen. Schwingungen können den Versteller und/oder die auf ihm
angebrachte Last beschädigen.
 Befestigen Sie den Versteller und alle Lasten ausreichend.
 Wenn der Versteller schwingt (ungewöhnliches Laufgeräusch), schalten Sie den
Servomodus sofort aus oder trennen Sie den C-863 von der Stromversorgung.
 Schalten Sie den Servomodus erst wieder ein, nachdem Sie die Einstellungen
der Regelparameter des C-863 geändert haben; siehe "Regelparameter
optimieren" (S. 66).
 Wenn aufgrund einer sehr hohen Last Schwingungen bereits während der
Referenzfahrt auftreten, folgen Sie für die Referenzfahrt den Anweisungen in
"Störungsbehebung" (S. 87).
Ziel des Schnellstarts ist es, in der PC-Software PIMikroMove® erste
Testbewegungen eines Verstellers zu starten, der an einen nicht vernetzten C-863
angeschlossen ist.
1. Installieren Sie Folgendes auf dem PC:
C-863 Mercury Controller
−
die PC-Software und die USB-Treiber von der Produkt-CD
−
Updates für PC-Software und Verstellerdatenbank PIStages2.dat
−
wenn von PI separat zur Verfügung gestellt: kundenspezifische
Verstellerdatenbank(en)
Details siehe "PC-Software installieren" (S. 31).
MS205Dqu
5 Schnellstart
Version: 2.0.0 25
