1 Über dieses Dokument

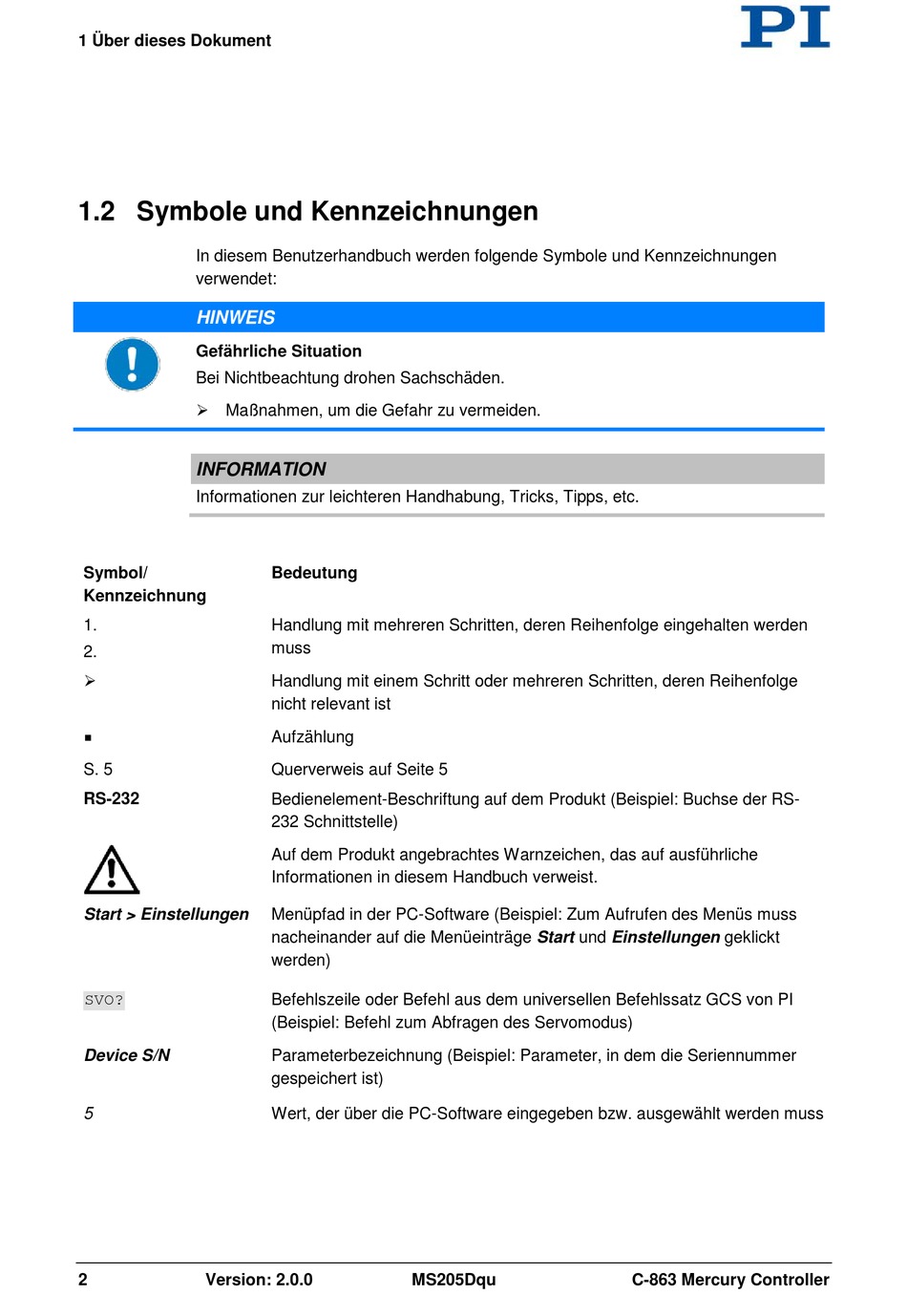

1.2 Symbole und Kennzeichnungen

In diesem Benutzerhandbuch werden folgende Symbole und Kennzeichnungen
verwendet:
HINWEIS
Gefährliche Situation
Bei Nichtbeachtung drohen Sachschäden.
 Maßnahmen, um die Gefahr zu vermeiden.
INFORMATION
Informationen zur leichteren Handhabung, Tricks, Tipps, etc.
Symbol/
Kennzeichnung
1.
2.


S. 5
RS-232
Start > Einstellungen
SVO?
Device S/N
5
2 Version: 2.0.0
Bedeutung
Handlung mit mehreren Schritten, deren Reihenfolge eingehalten werden
muss
Handlung mit einem Schritt oder mehreren Schritten, deren Reihenfolge
nicht relevant ist
Aufzählung
Querverweis auf Seite 5
Bedienelement-Beschriftung auf dem Produkt (Beispiel: Buchse der RS-
232 Schnittstelle)
Auf dem Produkt angebrachtes Warnzeichen, das auf ausführliche
Informationen in diesem Handbuch verweist.
Menüpfad in der PC-Software (Beispiel: Zum Aufrufen des Menüs muss
nacheinander auf die Menüeinträge Start und Einstellungen geklickt
werden)
Befehlszeile oder Befehl aus dem universellen Befehlssatz GCS von PI
(Beispiel: Befehl zum Abfragen des Servomodus)
Parameterbezeichnung (Beispiel: Parameter, in dem die Seriennummer
gespeichert ist)
Wert, der über die PC-Software eingegeben bzw. ausgewählt werden muss
MS205Dqu C-863 Mercury Controller
