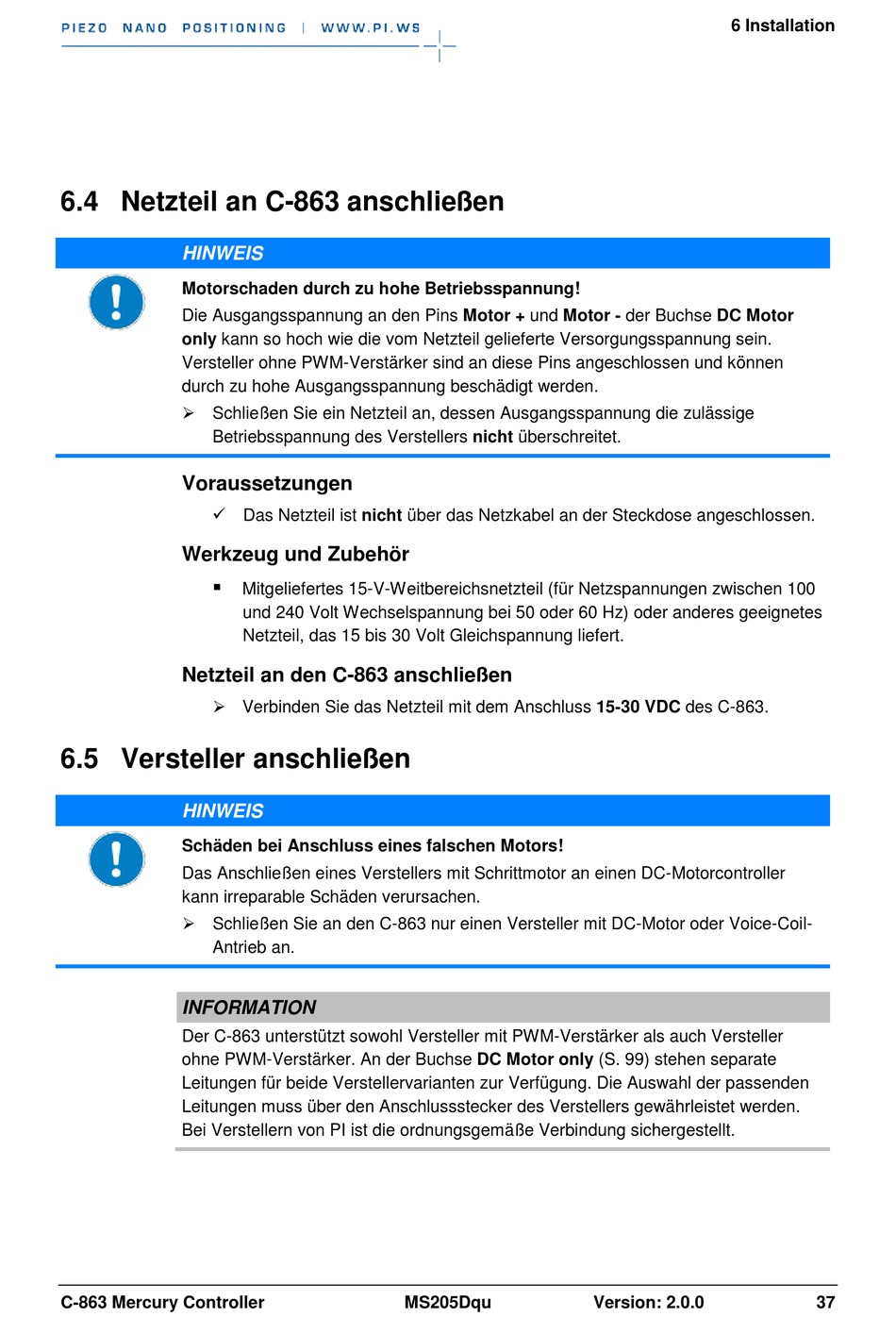

6.4 Netzteil an C-863 anschließen
HINWEIS
Motorschaden durch zu hohe Betriebsspannung!
Die Ausgangsspannung an den Pins Motor + und Motor - der Buchse DC Motor
only kann so hoch wie die vom Netzteil gelieferte Versorgungsspannung sein.
Versteller ohne PWM-Verstärker sind an diese Pins angeschlossen und können
durch zu hohe Ausgangsspannung beschädigt werden.
 Schließen Sie ein Netzteil an, dessen Ausgangsspannung die zulässige
Betriebsspannung des Verstellers nicht überschreitet.
Voraussetzungen
 Das Netzteil ist nicht über das Netzkabel an der Steckdose angeschlossen.
Werkzeug und Zubehör

Netzteil an den C-863 anschließen
 Verbinden Sie das Netzteil mit dem Anschluss 15-30 VDC des C-863.
6.5 Versteller anschließen
HINWEIS
Schäden bei Anschluss eines falschen Motors!
Das Anschließen eines Verstellers mit Schrittmotor an einen DC-Motorcontroller
kann irreparable Schäden verursachen.
 Schließen Sie an den C-863 nur einen Versteller mit DC-Motor oder Voice-Coil-
Antrieb an.
INFORMATION
Der C-863 unterstützt sowohl Versteller mit PWM-Verstärker als auch Versteller
ohne PWM-Verstärker. An der Buchse DC Motor only (S. 99) stehen separate
Leitungen für beide Verstellervarianten zur Verfügung. Die Auswahl der passenden
Leitungen muss über den Anschlussstecker des Verstellers gewährleistet werden.
Bei Verstellern von PI ist die ordnungsgemäße Verbindung sichergestellt.
C-863 Mercury Controller
Mitgeliefertes 15-V-Weitbereichsnetzteil (für Netzspannungen zwischen 100
und 240 Volt Wechselspannung bei 50 oder 60 Hz) oder anderes geeignetes
Netzteil, das 15 bis 30 Volt Gleichspannung liefert.
