Joystick - PI MS205Dqu Benutzerhandbuch

Pin
1
2
3
4
5
6
7
8
9
Mantel

14.4.4 Joystick

Mini-DIN-Buchse, 6-polig, weiblich (PS/2)

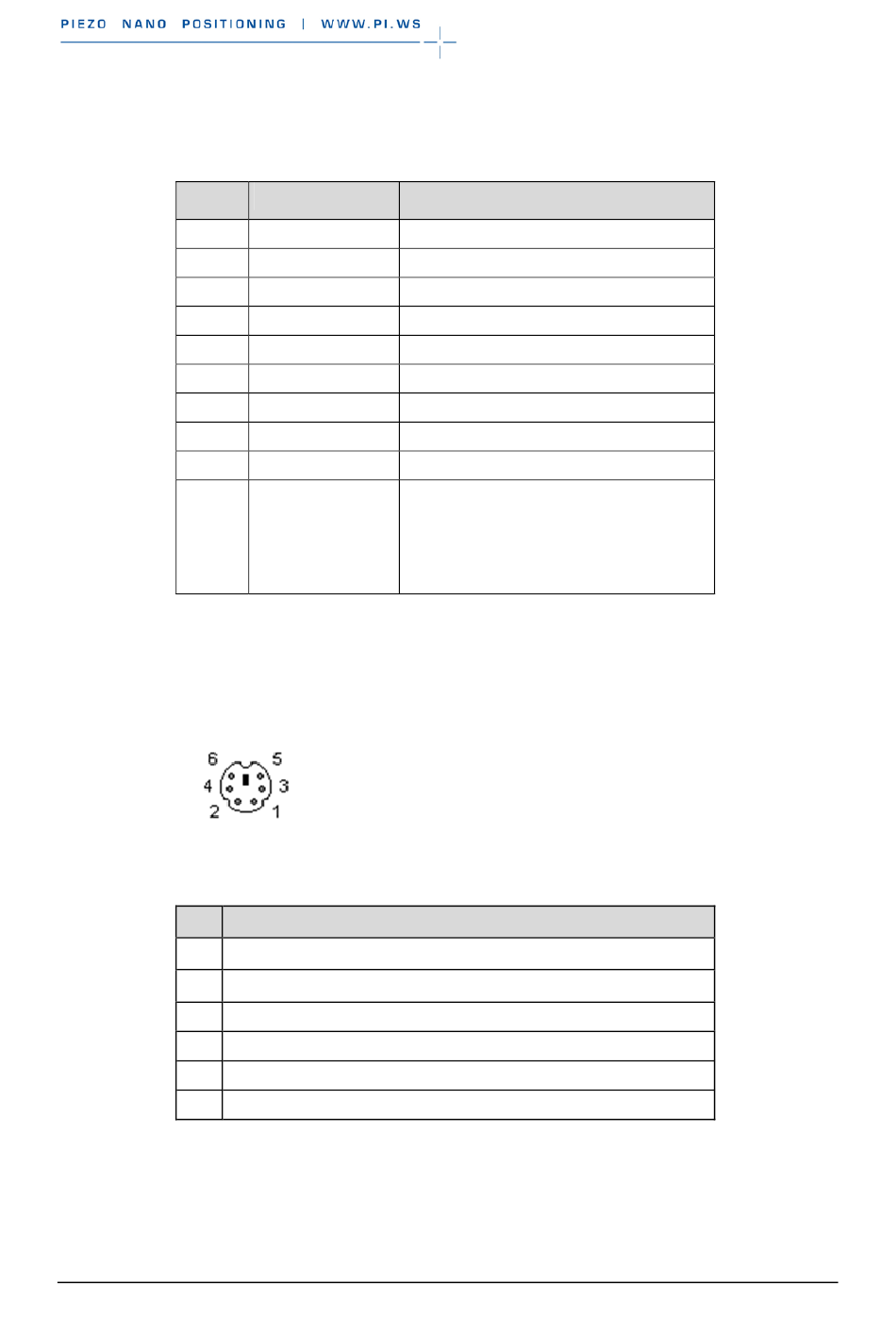

Abbildung 25: Vorderansicht der Mini-DIN-Buchse
Pin Funktion
1 GND
2 Eingang: Achse 1 von Joystick-Gerät 2 (-10 bis 10 V)
3 Ausgang: Vcc (3,3 V)
4 Eingang: Achse 1 von Joystick-Gerät 1 (0 bis 3,3 V)
5 Nicht verbunden
6 Eingang: Joystick-Taste 1 von Joystick-Gerät 1 (0 oder 3,3 V)
C-863 Mercury Controller
Adernfarbe Funktion an der I/O-Buchse des C-863
schwarz Eingang 1 (analog: 0 bis +5V / digital: TTL)
weiß Eingang 2 (analog: 0 bis +5V / digital: TTL)
rot Eingang 3 (analog: 0 bis +5V / digital: TTL)
gelb Eingang 4 (analog: 0 bis +5V / digital: TTL)
violett Ausgang 1 (digital, TTL)
blau Ausgang 2 (digital, TTL)
grün Ausgang 3 (digital, TTL)
braun Ausgang 4 (digital, TTL)
grau Vcc (+5V)
Schirm, schwarz GND
beschichtet (dicker
als der an Pin 1
angeschlossene
Draht)
MS205Dqu
14 Technische Daten
Version: 2.0.0 101
