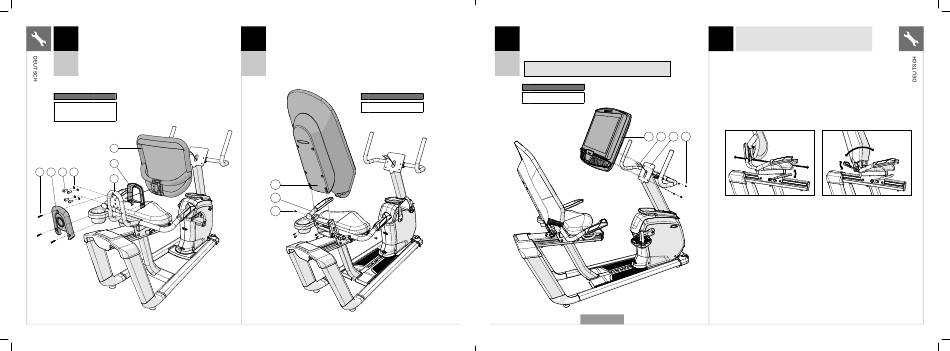

HINWEIS: Dieser Schritt wird nur beim R30 durchgeführt.
5
A
Öffnen Sie die HARDWARE FÜR SCHRITT 5.
B
Platzieren Sie die INNENABDECKUNG (13) über der
RÜCKENLEHNE MIT NETZBEZUG (14) und befestigen Sie die
RÜCKENLEHNE MIT NETZBEZUG (14) am SITZRAHMENSET (9)
mit 4 SCHRAUBEN (C) und 4 FEDERSCHEIBEN (I).
R30
Drehmoment: 23,1 Nm.
C
Befestigen Sie die AUSSENABDECKUNG (15) am SITZRAHMEN (8)
und an der INNENABDECKUNG (13) mit 3 SCHRAUBEN (J).
Hardware für Schritt 5
Beschreibung
Menge
C
Schraube
4
I
Federscheibe
4
J
Schraube
3
14
13
J
15
C
I
9
8
MXR20_AG_Bikes_r1_0_B.indd 8-9
MXR20_AG_Bikes_r1_0_B.indd 8-9
HINWEIS: Dieser Schritt wird nur beim R50 durchgeführt.
5
A
Öffnen Sie die HARDWARE FÜR SCHRITT 5.
B
Befestigen Sie die RÜCKENLEHNE MIT NETZBEZUG (14)
am SITZRAHMENSET (9) mit 6 SCHRAUBEN (I).
Drehmoment: 9,5 Nm.
R50
Hardware für Schritt 5
Beschreibung
Menge
I
Schraube
6
14
9
I
A
Öffnen Sie die HARDWARE FÜR SCHRITT 6.
6
B
Schließen Sie die KABEL (1) an der KONSOLE (17) an und verstauen
Sie überstehende Kabel vorsichtig im KONSOLENMAST (2).
C
Befestigen Sie die KONSOLE (17) am KONSOLENMAST (2)
mit 4 SCHRAUBEN (K).
R30
R50
Hinweis: Achten Sie darauf, dass Sie beim Befestigen der Konsole keine
Kabel abklemmen.
Hardware für Schritt 6
Beschreibung
Menge
K
Schraube
4
17
1
2
R50
7
R30/R50 AUFBAU ABGESCHLOSSEN!
SITZEINSTELLUNG
Um die richtige Sitzposition zu ermitteln, setzen Sie sich auf den Sitz und positionieren
Sie den Fußballen auf die Mitte des Pedals. Ihre Beine sollten am unteren Totpunkt der
Pedale leicht angewinkelt sein. Sie sollten in der Lage sein die Pedale zu betätigen,
ohne die Knie vollständig zu strecken oder auf dem Sattel hin und her zu rutschen.
HINWEIS: Es wird empfohlen, sich beim Einstellen der Sitzposition nicht auf den Sattel
zu setzen.
K
SITZPOSITION
EINSTELLEN DER
RÜCKENLEHNE (R50)
Zum Einstellen heben Sie den Stellhebel
an und halten ihn fest. Dann schieben Sie
Um den Neigungswinkel der Rückenlehne
den Sitz in eine bequeme Pedalposition
einzustellen, drehen Sie den Hebel nach
(eine Position, die eine leichte Beugung
unten (gegen den Uhrzeigersinn) und
des Knies zulässt, während sich die
lehnen Sie sich auf der Rückenlehne mit
Beine in der gestreckten Position
Netzbezug zurück, bis die gewünschte
befinden). Lassen Sie den Hebel los,
Position erreicht ist. Wenn die Position
um die Position zu verriegeln.
eingestellt ist, drehen Sie den Hebel
nach oben (im Uhrzeigersinn), bis er fest
angezogen ist. Die Rückenlehne ist mit
einem Federrückstellsystem ausgestattet,
das die Rückenlehne in ihre ursprüngliche
Position zurückbringt, wenn der Stellhebel
losgelassen wird und der Benutzer sich
nicht gegen die Rückenlehne lehnt.
9
