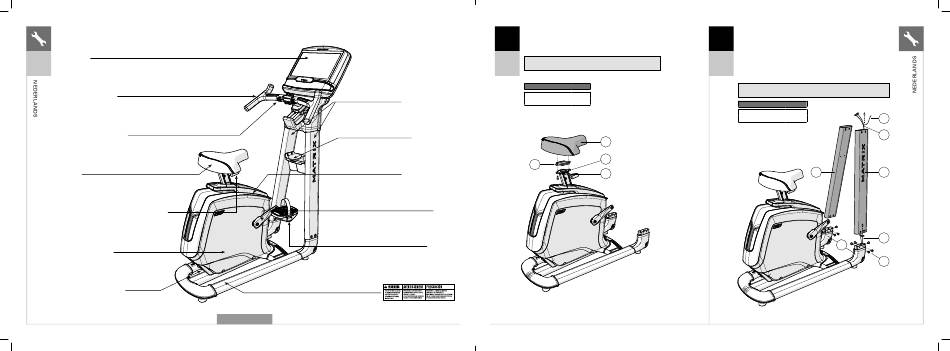

CONSOLE
U30
U50
POLSSLAG-GREPEN
WEERSTANDBEDIENING
ZADEL
VERSTELKNOP/HENDEL RUGLEUNING
BESCHERMKRAAG
STROOMAANSLUITING
22
MXR20_AG_Bikes_r1_0_B.indd 22-23 MXR20_AG_Bikes_r1_0_B.indd 22-23
U50 AFGEBEELD
A Open het MONTAGEMATERIAAL VOOR STAP 1.
1
B Bevestig het ZADEL (1) aan de ZADELPEN (2) met de ZADEL-
BEUGEL (3) en 2 BOUTEN (A). Aanhaalmoment: 9,5 Nm / 7 lb-ft.
U30
Let op: Draai de bouten gelijkmatig vast door afwisselend voor
en achter te draaien totdat ze volledig zijn vastgedraaid.
U50
Hardware voor stap 1
Beschrijving Aantal
CONSOLEMASTEN
A Bout 2
BIDONHOUDER
3
BOVENAFDEKKING
CRANK
PEDALEN
A Open het MONTAGEMATERIAAL VOOR STAP 2.
2
B Trek voorzichtig de KABELS (4) door de CONSOLEMAST (6)
met behulp van de GELEIDEDRAAD (5) die zich in de
CONSOLEMAST (6) bevindt. Gooi de geleidedraad weg.
C Bevestig de RECHTER CONSOLEMAST (6) aan het FIETSFRAME (8)
U30
met 5 BOUTEN (B).
U50
D Bevestig de LINKER CONSOLEMAST (7) aan het FIETSFRAME (8)
met 5 BOUTEN (B). Draai de bouten pas vast na stap 3.
Let op: Zorg dat er geen kabels beklemd raken als u de consolemast
bevestigt.
Hardware voor stap 2
Beschrijving
B Bout
1
2
A
Aantal
5
10
4
7 6
4
8
B
23
