Matrix R30 Bedienungsanleitung Seite 4

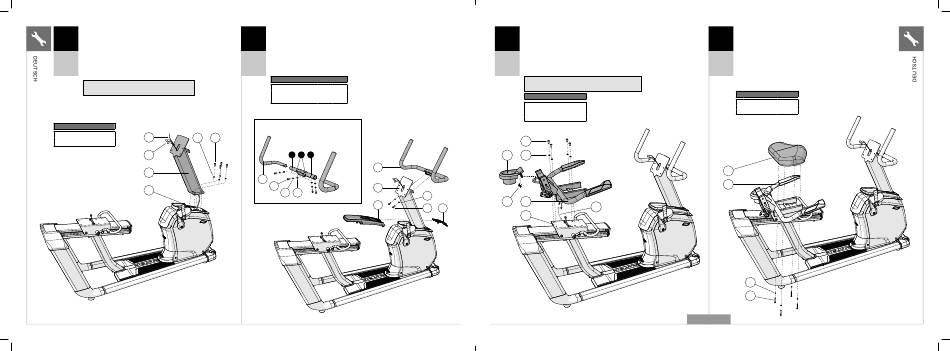

A Öffnen Sie die HARDWARE FÜR SCHRITT 1.
1
B Ziehen Sie die KABEL (1) vorsichtig durch den KONSOLENMAST (2)
und verwenden Sie hierfür den FÜHRUNGSDRAHT (3) im
KONSOLENMAST (2). Entsorgen Sie den Führungsdraht.
C Befestigen Sie den KONSOLENMAST (2) am HAUPTRAHMEN (4)
R30
mit 4 SCHRAUBEN (A) und 4 FEDERSCHEIBEN (B).
Drehmoment: 23,1 Nm.
R50
Hinweis: Achten Sie darauf, dass Sie bei der Montage
des Konsolenmasts keine Kabel abklemmen.
Hardware für Schritt 1
Beschreibung Menge
3
B
A Schraube 4
B Federscheibe 4
1
2
4
6
MXR20_AG_Bikes_r1_0_B.indd 6-7 MXR20_AG_Bikes_r1_0_B.indd 6-7
A Öffnen Sie die HARDWARE FÜR SCHRITT 2.
2
B Schieben Sie die OBERE ABDECKUNG HINTEN (5) über den KONSOLENMAST (2)
und lassen Sie sie einrasten.
C Schieben Sie dann die OBERE ABDECKUNG VORNE (6) über den KONSOLENMAST (2)
und lassen Sie sie einrasten.
R30
D Befestigen Sie die HALTESTANGE (7) am KONSOLENMAST (2) mit 2 SCHRAUBEN (C)
R50
und 2 FEDERSCHEIBEN (B). Drehmoment: 23,1 Nm.
Hardware für Schritt 2
Beschreibung R30 R50
C Schraube 2 6
B Federscheibe 2 6
L Unterlegscheibe 0 4
R50
Y Für die XUR-Konsole Löcher
an der Außenseite verwenden
A
Z Für alle anderen Konsolen Löcher
an der Innenseite verwenden
Y Z Y
7
7
C
2
B L
5
A Öffnen Sie die HARDWARE FÜR SCHRITT 3.
3
B Befestigen Sie den FLASCHENHALTER (8) am SITZRAHMENSET (9)
mit 2 SCHRAUBEN (D).
C Befestigen Sie das SITZRAHMENSETZ (9) an der SITZSCHIENE (10)
mit 4 SCHRAUBEN (E) und 4 FEDERSCHEIBEN (F).
R30
Drehmoment: 23,1 Nm.
R50
D Schließen Sie die KABEL (11) an.
Hinweis: Achten Sie darauf, dass Sie beim Befestigen
des Sitzrahmens keine Kabel abklemmen.
Hardware für Schritt 3
Beschreibung Menge
D Schraube 2
E Schraube 4
F Federscheibe 4
E
8 F
B
D 9
11
C 6
10
A Öffnen Sie die HARDWARE FÜR SCHRITT 4.
4
B Befestigen Sie die SITZAUFLAGE (12) am SITZRAHMENSET
(9) mit 4 SCHRAUBEN (G) und 4 FEDERSCHEIBEN (H).
Drehmoment: 9,5 Nm.
R30
R50
Hardware für Schritt 4
Beschreibung Menge
G Schraube 4
H Federscheibe 4
12
9
H
G
R50 7
