U30
CONSOLE
U50
POIGNÉES DU CARDIO-
FRÉQUENCEMÈTRE
BOUTONS DE RÉSISTANCE
SELLE
LEVIER/BOUTON DE RÉGLAGE
CARÉNAGE
PRISE DE CORDON
D'ALIMENTATION
82
MXR20_AG_Bikes_r1_0_B.indd 82-83
MXR20_AG_Bikes_r1_0_B.indd 82-83
MÂTS DE CONSOLE
CAPUCHON SUPÉRIEUR

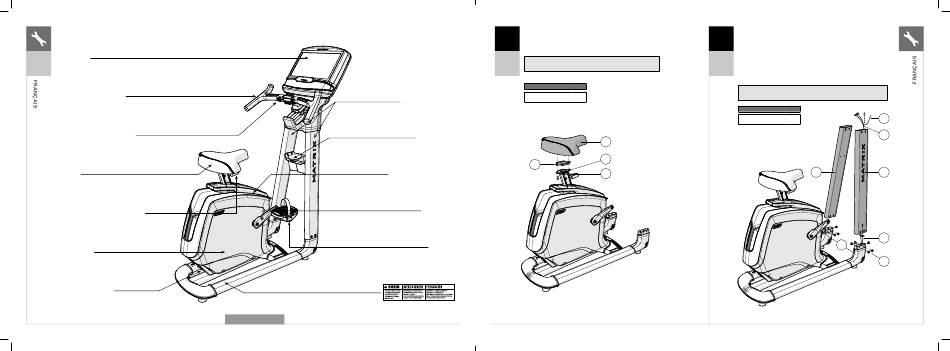

ILLUSTRATION U50
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 1.
1
B Fixez la SELLE (1) à la TIGE DE SELLE (2) à l'aide du SUPPORT
DE SELLE (3) et de 2 BOULONS (A). Réglages du couple : 9,5 Nm /
7 livres-pieds.
U30
Remarque : Serrez les boulons uniformément en alternant
U50
l'avant et l'arrière jusqu'au serrage complet.
Matériel pour l'étape 1
Description
Qté
A
Boulon
2
PORTE-BIDON
3
MANIVELLE
PÉDALES
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 2.
2
B Tirez avec précaution les CÂBLES (4) à travers le MÂT DE CONSOLE
DROIT (6) à l'aide du FIL CONDUCTEUR (5) situé à l'intérieur du MÂT
DE CONSOLE (6). Débranchez le fil conducteur.
C Fixez le MÂT DE CONSOLE DROIT (6) au CADRE DU VÉLO (8) à l'aide
U30
de 5 BOULONS (B).
U50
D Fixez le MÂT DE CONSOLE GAUCHE (7) au CADRE DU VÉLO (8) à l'aide
de 5 BOULONS (B). Laissez les boulons desserrés jusqu'après
l'étape 3.
Remarque : Veillez à ne pas pincer de fil lors de l'assemblage du mât
de console.
Matériel pour l'étape 2
Description
B
Boulon
1
2
A
Qté
5
10
4
7
6
4
8
B
83
10/16/20 2:16 PM
10/16/20 2:16 PM
