A

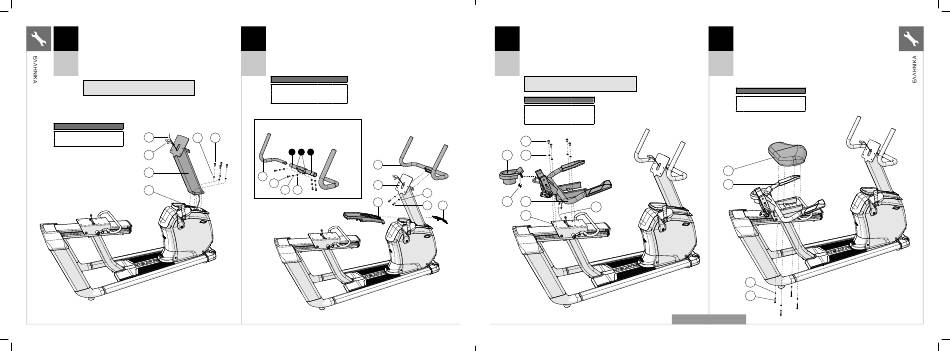

Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 1.
1
B
Τραβήξτε προσεκτικά τα ΚΑΛΩΔΙΑ (1) μέσω του ΙΣΤΟΥ ΤΗΣ ΚΟΝΣΟΛΑΣ
(2) χρησιμοποιώντας το ΑΓΩΓΙΜΟ ΣΥΡΜΑ (3) που βρίσκεται εντός του
ΙΣΤΟΥ ΤΗΣ ΚΟΝΣΟΛΑΣ (2). Άπορρίψτε το αγώγιμο σύρμα.
C
Συνδέστε τον ΙΣΤΟ ΤΗΣ ΚΟΝΣΟΛΑΣ (2) στο ΚΥΡΙΟ ΠΛΑΙΣΙΟ (4)
R30
χρησιμοποιώντας 4 ΚΟΧΛΙΕΣ (A) και 4 ΕΛΑΤΗΡΙΩΤΕΣ ΡΟΔΕΛΕΣ (B).
Ρυθμίσεις ροπής: 23,1 Nm / 17 lb-ft.
R50
Σημείωση: Προσοχή να μην συμπιέσετε τυχόν καλώδια
ενώ συνδέετε τον ιστό της κονσόλας.
Εξαρτήματα για Βήμα 1
Περιγραφή
Ποσότητα
3
B
A
Κοχλίας
4
Β
Ελατηριωτή Ροδέλα
4
1
2
4
66
MXR20_AG_Bikes_r1_0_B.indd 66-67
MXR20_AG_Bikes_r1_0_B.indd 66-67
A
Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 2.
2
B
Σύρετε το ΟΠΙΣΘΙΟ ΚΑΛΥΜΜΑ ΤΟΥ ΕΠΑΝΩ ΠΩΜΑΤΟΣ (5) πάνω από τον
ΙΣΤΟ ΤΗΣ ΚΟΝΣΟΛΑΣ (2) και κουμπώστε το στη θέση του.
C
Σύρετε το ΕΜΠΡΟΣΘΙΟ ΚΑΛΥΜΜΑ ΤΟΥ ΕΠΑΝΩ ΠΩΜΑΤΟΣ (6) πάνω από τον
ΙΣΤΟ ΤΗΣ ΚΟΝΣΟΛΑΣ (2) και κουμπώστε το στη θέση του.
R30
D
Συνδέστε τις ΧΕΙΡΟΛΑΒΕΣ (7) στον ΙΣΤΟ ΤΗΣ ΚΟΝΣΟΛΑΣ (2) χρησιμοποιώντας
R50
2 ΚΟΧΛΙΕΣ (C) και 2 ΕΛΑΤΗΡΙΩΤΕΣ ΡΟΔΕΛΕΣ (B). Ρυθμίσεις ροπής: 23,1 Nm / 17 lb-ft.
Εξαρτήματα για Βήμα 2
Περιγραφή
R30
R50
C
Κοχλίας
2
6
Β
Ελατηριωτή Ροδέλα
2
6
L
Επίπεδη Ροδέλα
0
4
R50
Y Χρησιμοποιήστε τις εξωτερικές οπές για την
κονσόλα XUR
A
Z Χρησιμοποιήστε τις εσωτερικές οπές για όλες
τις άλλες κονσόλες
Y
Z
Y
7
7
C
2
B
L
5
A
Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 3.
3
B
Συνδέστε τη ΒΑΣΗ ΓΙΑ ΤΟ ΜΠΟΥΚΑΛΙ ΝΕΡΟΥ (8) στο ΣΥΓΚΡΟΤΗΜΑ ΤΟΥ
ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9) χρησιμοποιώντας 2 ΒΙΔΕΣ (D).
C
Συνδέστε το ΣΥΓΚΡΟΤΗΜΑ ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9)
στη ΒΑΣΗ ΟΛΙΣΘΗΣΗΣ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (10) χρησιμοποιώντας 4 ΚΟΧΛΙΕΣ (E)
R30
και 4 ΕΛΑΤΗΡΙΩΤΕΣ ΡΟΔΕΛΕΣ (F). Ρυθμίσεις ροπής: 23,1 Nm / 17 lb-ft.
R50
D
Συνδέστε τα ΚΑΛΩΔΙΑ (11).
Σημείωση: Προσοχή να μην συμπιέσετε τυχόν καλώδια
ενώ συνδέετε το πλαίσιο του καθίσματος.
Εξαρτήματα για Βήμα 3
Περιγραφή
Ποσότητα
D
Βίδα
2
E
Κοχλίας
4
F
Ελατηριωτή Ροδέλα
4
E
8
F
B
D
9
C
6
11
10
A
Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 4.
4
Συνδέστε το ΚΑΤΩ ΜΕΡΟΣ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (12) στο ΣΥΓΚΡΟΤΗΜΑ
ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9) χρησιμοποιώντας 4 ΚΟΧΛΙΕΣ (G)
και 4 ΕΛΑΤΗΡΙΩΤΕΣ ΡΟΔΕΛΕΣ (H). Ρυθμίσεις ροπής: 9,5 Nm / 7 lb-ft.
R30
R50
Εξαρτήματα για Βήμα 4
Περιγραφή
Ποσότητα
G
Κοχλίας
4
H
Ελατηριωτή Ροδέλα
4
12
9
H
G
ΑΠΕΙΚΟΝΙΖΕΤΑΙ ΤΟ R50
