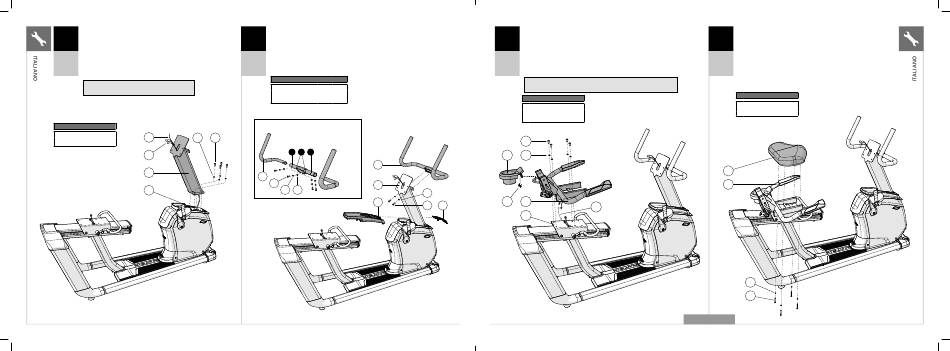

A Aprire I COMPONENTI PER IL PASSAGGIO 1.
1
B Tirare con attenzione i CAVI (1) attraverso l'ASTA DELLA
CONSOLE (2) utilizzando il FILO CONDUTTORE (3) situato
all'interno dell'ASTA DELLA CONSOLE (2). Scartare il filo
conduttore.
R30
C Fissare l'ASTA DELLA CONSOLE (2) al TELAIO PRINCIPALE
R50 (4) usando 4 BULLONI (A) e 4 RONDELLE ELASTICHE (B).
Impostazioni coppia: 23,1 Nm / 17 lb-ft.
Nota: fare attenzione a non schiacciare i fili
collegando l'albero della console.
Componenti per il passaggio 1
Descrizione Qtà
3
B
A Bullone 4
B Rondella elastica 4
1
2
4
42
MXR20_AG_Bikes_r1_0_B.indd 42-43 MXR20_AG_Bikes_r1_0_B.indd 42-43
A Aprire I COMPONENTI PER IL PASSAGGIO 2.
2
B Far scorrere LA COPERTURA POSTERIORE DEL COPERCHIO SUPERIORE (5)
sull'ASTA DELLA CONSOLE (2) e farla scattare in posizione.
C Far scorrere LA COPERTURA ANTERIORE DEL COPERCHIO SUPERIORE (6)
sull'ASTA DELLA CONSOLE (2) e farla scattare in posizione.
R30
D Fissare I MANUBRI (7) all'ASTA DELLA CONSOLE (2) utilizzando 2 BULLONI (C)
R50
e 2 RONDELLE ELASTICHE (B). Impostazioni coppia: 23,1 Nm / 17 lb-ft.
Componenti per il passaggio 2
Descrizione R30 R50
C Bullone 2 6
B Rondella elastica 2 6
L Rondella piatta 0 4
R50
Y Utilizzare i fori esterni per la console XUR
A
Z Utilizzare i fori interni per tutte le altre
console
Y Z Y
7
7
C
2
B L
5
A Aprire i COMPONENTI PER IL PASSAGGIO 3.
3
B Fissare IL PORTABOTTIGLIA (8) all'ASSEMBLAGGIO TELAIO
SEDILE (9) usando 2 VITI (D).
C Fissare l'ASSEMBLAGGIO TELAIO SEDILE (9) al CURSORE
DEL SEDILE (10) usando 4 VITI (E) e 4 RONDELLE ELASTICHE (F).
R30
Impostazioni coppia: 23,1 Nm / 17 lb-ft.
R50
D Collegare I CAVI (11).
Nota: fare attenzione a non schiacciare i fili collegando il telaio
del sedile.
Componenti per il passaggio 3
Descrizione Qtà
D Vite 2
E Bullone 4
F Rondella elastica 4
E
8 F
B
D 9
C 6
11
10
A Aprire i COMPONENTI PER IL PASSAGGIO 4.
4
B Fissare la BASE DEL SEDILE (12) all'ASSEMBLAGGIO
TELAIO SEDILE (9) utilizzando 4 BULLONI (G) e 4 RONDELLE
ELASTICHE (H). Impostazioni coppia: 9,5 Nm / 7 lb-ft.
R30
R50
Componenti per il passaggio 4
Descrizione Qtà
G Bullone 4
H Rondella elastica 4
12
9
H
G
R50 MOSTRATO 43
