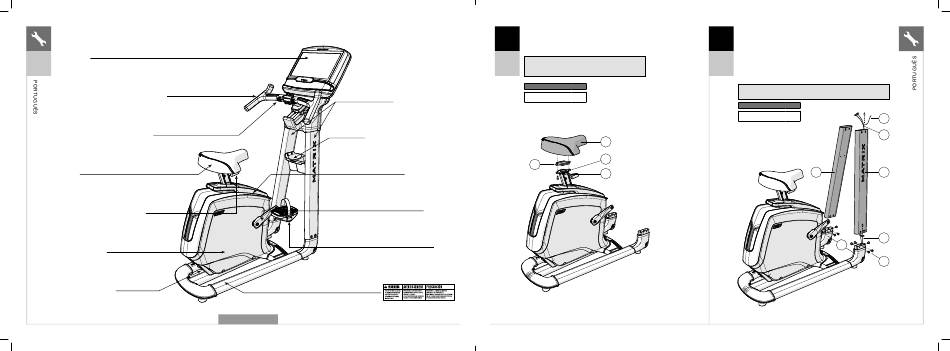

Matrix R30 Bedienungsanleitung Seite 30

CONSOLE
U30
U50
GUIDÕES COM ELETRODOS DE PULSO
COMUTADORES DE RESISTÊNCIA
SELIM
ALAVANCA/BOTÃO DE AJUSTE
DO ASSENTO
REVESTIMENTO
TOMADA DO CABO
DE ALIMENTAÇÃO
58
MXR20_AG_Bikes_r1_0_B.indd 58-59 MXR20_AG_Bikes_r1_0_B.indd 58-59
HASTES DO CONSOLE
SUPORTE DE GARRAFA DE ÁGUA
U50 MOSTRADA
A Abra as FERRAGENS PARA ETAPA 1.
1
B Fixe o ASSENTO (1) à HASTE DO ASSENTO (2) usando SUPORTE
DE ASSENTO (3) e 2 PARAFUSOS (A). Configurações de torque:
9,5 Nm / 7 lb-pés.
U30
Nota: Aperte os parafusos uniformemente alternando
U50 entre a frente e atrás até que estejam completamente
apertados.
Ferragens para etapa 1
Descrição Qtd.
A Parafuso 2
3
TAMPA SUPERIOR
MANIVELA
PEDAIS
A Abra as FERRAGENS PARA ETAPA 2.
2
B Puxe cuidadosamente os CABOS (4) através da HASTE DIREITA
DO CONSOLE (6) usando o FIO DE CHUMBO (5) localizado dentro
da HASTE DO CONSOLE (6). Descarte o fio de chumbo.
C Fixe a HASTE DIREITA DO CONSOLE (6) à ESTRUTURA
U30
DA BICICLETA (8) usando 5 PARAFUSOS (B).
U50
D Fixe a HASTE ESQUERDA DO CONSOLE (7) à ESTRUTURA
DA BICICLETA (8) usando 5 PARAFUSOS (B). Deixe os parafusos
frouxos até depois da etapa 3.
Nota: Tenha cuidado para não comprimir nenhum fio ao fixar a haste
do console.
Ferragens para etapa 2
Descrição
B Parafuso
1
2
A
Qtd.
10 5
4
7 6
4
8
B
59
