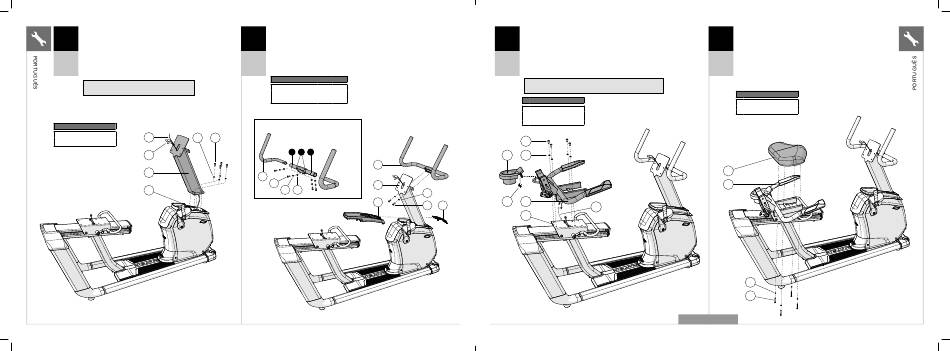

A Abra as FERRAGENS PARA ETAPA 1.
1
B Puxe cuidadosamente os CABOS (1) através da HASTE DO
CONSOLE (2) usando o FIO DE CHUMBO (3) localizado dentro
da HASTE DO CONSOLE (2). Descarte o fio de chumbo.
C Fixe a HASTE DO CONSOLE (2) à ESTRUTURA PRINCIPAL (4)
R30
usando 4 PARAFUSOS (A) e 4 ARRUELAS DE PRESSÃO (B).
R50
Configurações de torque: 23,1 Nm / 17 lb-pés.
Nota: Tenha cuidado para não comprimir nenhum
fio ao fixar a haste do console.
Ferragens para etapa 1
Descrição
Qtd.
3
B
A
Parafuso
4
B
Arruela de pressão
4
1
2
4
54
MXR20_AG_Bikes_r1_0_B.indd 54-55
MXR20_AG_Bikes_r1_0_B.indd 54-55
A Abra as FERRAGENS PARA ETAPA 2.
2
B Deslize a COBERTURA TRASEIRA DA TAMPA SUPERIOR (5) sobre a HASTE
DO CONSOLE (2) e encaixe no local.
C Deslize a COBERTURA DIANTEIRA DA TAMPA SUPERIOR (6) sobre a HASTE
DO CONSOLE (2) e encaixe no local
R30
D Fixe os GUIDÕES (7) à HASTE DO CONSOLE (2) usando 2 PARAFUSOS (C)
R50
e 2 ARRUELAS DE PRESSÃO (B). Configurações de torque: 23,1 Nm / 17 lb-pés.
Ferragens para etapa 2
Descrição
R30
R50
C
Parafuso
2
6
B
Arruela de pressão
2
6
L
Arruela plana
0
4
R50
Y Use furos externos para console XUR
A
Z Use furos internos para todos os outros
consoles
Y
Z
Y
7
7
C
2
B
L
5
A Abra as FERRAGENS PARA ETAPA 3.
3
B Fixe o SUPORTE DE GARRAFA DE ÁGUA (8) ao CONJUNTO
DA ESTRUTURA DO ASSENTO (9) usando 2 PARAFUSOS (D).
C Fixe o CONJUNTO DA ESTRUTURA DO ASSENTO (9)
ao DESLIZADOR DO ASSENTO (10) usando 4 PARAFUSOS (E)
R30
e 4 ARRUELAS DE PRESSÃO (F). Configurações de torque:
R50
23,1 Nm / 17 lb-pés.
D Conecte os CABOS (11).
Nota: Tenha cuidado para não comprimir nenhum fio ao fixar
a estrutura do assento.
Ferragens para etapa 3
Descrição
Qtd.
D
Parafuso
2
E
Parafuso
4
F
Arruela de pressão
4
E
8
F
B
D
9
C
6
11
10
A Abra as FERRAGENS PARA ETAPA 4.
4
B Fixe o FUNDO DO ASSENTO (12) ao CONJUNTO DA
ESTRUTURA DO ASSENTO (9) usando 4 PARAFUSOS (G)
e 4 ARRUELAS DE PRESSÃO (H). Configurações de torque:
9,5 Nm / 7 lb-pés.
R30
R50
Ferragens para etapa 4
Descrição
Qtd.
G
Parafuso
4
H
Arruela de pressão
4
12
9
H
G
R50 MOSTRADA
55
