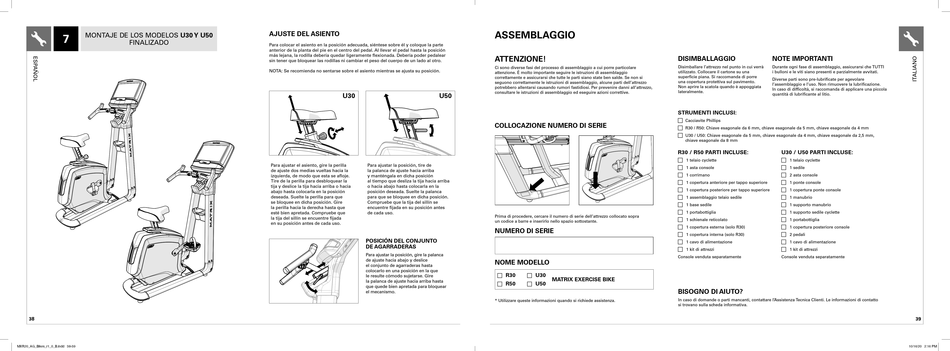

7 MONTAJE DE LOS MODELOS U30 Y U50
FINALIZADO
38
MXR20_AG_Bikes_r1_0_B.indd 38-39 MXR20_AG_Bikes_r1_0_B.indd 38-39
AJUSTE DEL ASIENTO
Para colocar el asiento en la posición adecuada, siéntese sobre él y coloque la parte
anterior de la planta del pie en el centro del pedal. Al llevar el pedal hasta la posición
más lejana, la rodilla debería quedar ligeramente flexionada. Debería poder pedalear
sin tener que bloquear las rodillas ni cambiar el peso del cuerpo de un lado al otro.
NOTA: Se recomienda no sentarse sobre el asiento mientras se ajusta su posición.
U30 U50
Para ajustar el asiento, gire la perilla Para ajustar la posición, tire de
de ajuste dos medias vueltas hacia la la palanca de ajuste hacia arriba
izquierda, de modo que esta se afloje. y manténgala en dicha posición
Tire de la perilla para desbloquear la al tiempo que desliza la tija hacia arriba
tija y deslice la tija hacia arriba o hacia o hacia abajo hasta colocarla en la
abajo hasta colocarla en la posición posición deseada. Suelte la palanca
deseada. Suelte la perilla para que para que se bloquee en dicha posición.
se bloquee en dicha posición. Gire Compruebe que la tija del sillín se
la perilla hacia la derecha hasta que encuentre fijada en su posición antes
esté bien apretada. Compruebe que de cada uso.
la tija del sillín se encuentre fijada
en su posición antes de cada uso.
POSICIÓN DEL CONJUNTO
DE AGARRADERAS
Para ajustar la posición, gire la palanca
de ajuste hacia abajo y deslice
el conjunto de agarraderas hasta
colocarlo en una posición en la que
le resulte cómodo sujetarse. Gire
la palanca de ajuste hacia arriba hasta
que quede bien apretada para bloquear
el mecanismo.
ASSEMBLAGGIO
ATTENZIONE!
Ci sono diverse fasi del processo di assemblaggio a cui porre particolare
attenzione. È molto importante seguire le istruzioni di assemblaggio
correttamente e assicurarsi che tutte le parti siano state ben salde. Se non si
seguono correttamente le istruzioni di assemblaggio, alcune parti dell'attrezzo
potrebbero allentarsi causando rumori fastidiosi. Per prevenire danni all'attrezzo,
consultare le istruzioni di assemblaggio ed eseguire azioni correttive.
COLLOCAZIONE NUMERO DI SERIE
Prima di procedere, cercare il numero di serie dell'attrezzo collocato sopra
un codice a barre e inserirlo nello spazio sottostante.
NUMERO DI SERIE
NOME MODELLO
R30 U30
F F
MATRIX EXERCISE BIKE
R50 U50
F F
* Utilizzare queste informazioni quando si richiede assistenza.
DISIMBALLAGGIO NOTE IMPORTANTI
Disimballare l'attrezzo nel punto in cui verrà Durante ogni fase di assemblaggio, assicurarsi che TUTTI
utilizzato. Collocare il cartone su una i bulloni e le viti siano presenti e parzialmente avvitati.
superficie piana. Si raccomanda di porre
Diverse parti sono pre-lubrificate per agevolare
una copertura protettiva sul pavimento.
l'assemblaggio e l'uso. Non rimuovere la lubrificazione.
Non aprire la scatola quando è appoggiata
In caso di difficoltà, si raccomanda di applicare una piccola
lateralmente.
quantità di lubrificante al litio.
STRUMENTI INCLUSI:
Cacciavite Phillips
F
F R30 / R50: Chiave esagonale da 6 mm, chiave esagonale da 5 mm, chiave esagonale da 4 mm
U30 / U50: Chiave esagonale da 5 mm, chiave esagonale da 4 mm, chiave esagonale da 2,5 mm,
F
chiave esagonale da 8 mm
R30 / R50 PARTI INCLUSE: U30 / U50 PARTI INCLUSE:
F 1 telaio cyclette F 1 telaio cyclette
1 asta console 1 sedile
F F
F 1 corrimano F 2 asta console
1 copertura anteriore per tappo superiore 1 ponte console
F F
F 1 copertura posteriore per tappo superiore F 1 copertura ponte console
1 assemblaggio telaio sedile 1 manubrio
F F
1 base sedile 1 supporto manubrio
F F
F 1 portabottiglia F 1 supporto sedile cyclette
1 schienale reticolato 1 portabottiglia
F F
F 1 copertura esterna (solo R30) F 1 copertura posteriore console
1 copertura interna (solo R30) 2 pedali
F F
F 1 cavo di alimentazione F 1 cavo di alimentazione
1 kit di attrezzi 1 kit di attrezzi
F F
Console venduta separatamente Console venduta separatamente
BISOGNO DI AIUTO?
In caso di domande o parti mancanti, contattare l'Assistenza Tecnica Clienti. Le informazioni di contatto
si trovano sulla scheda informativa.
