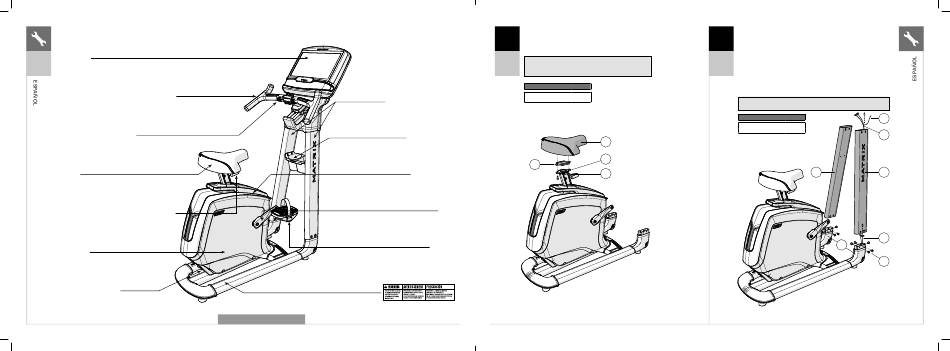

CONSOLA
U30
U50
AGARRADERAS CON MEDIDOR DE PULSO
BOTONES DE RESISTENCIA
SILLÍN
PERILLA/PALANCA DE AJUSTE DEL SILLÍN
CUBIERTA
TOMA DE CORRIENTE
34
MXR20_AG_Bikes_r1_0_B.indd 34-35 MXR20_AG_Bikes_r1_0_B.indd 34-35
POSTES DE LA CONSOLA
IMAGEN DEL MODELO U50
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
1
A CABO EL PASO 1.
B Acople el SILLÍN (1) a la TIJA DEL SILLÍN (2) mediante el SOPORTE
DEL SILLÍN (3) y 2 PERNOS (A). Ajuste del par: 9,5 Nm/7 lb-ft
U30
Nota: Apriete los pernos de forma uniforme, alternando
U50 entre el situado en la parte frontal y el situado en la parte
trasera hasta apretarlos por completo.
Piezas de tornillería para el paso 1
Descripción Cant.
A Perno 2
PORTABOTELLAS
3
TAPA SUPERIOR
BIELA
PEDALES
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
2
A CABO EL PASO 2.
B Con cuidado, pase los CABLES (4) a través del POSTE DERECHO DE
LA CONSOLA (6) con la ayuda del CABLE CONDUCTOR (5) situado
en el interior del POSTE DE LA CONSOLA (6). Luego, deseche
U30
el cable conductor.
U50 C Fije el POSTE DERECHO DE LA CONSOLA (6) al BASTIDOR DE
LA BICICLETA (8) mediante 5 PERNOS (B).
D Fije EL POSTE IZQUIERDO DE LA CONSOLA (7) al BASTIDOR DE
LA BICICLETA (8) mediante 5 PERNOS (B). No apriete los pernos
hasta finalizar el paso 3.
Nota: Tenga cuidado de no aplastar los cables al acoplar el poste
de la consola.
Piezas de tornillería para el paso 2
Descripción
B Perno
1
2
A
5
Cant.
10
4
7 6
4
8
B
35
