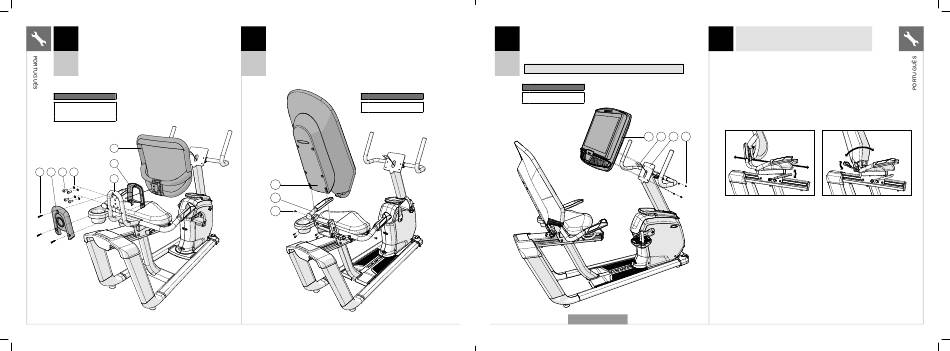

NOTA: Esta etapa é apenas para modelos R30.
5
A Abra as FERRAGENS PARA ETAPA 5.
B Coloque a TAMPA INTERNA (13) sobre o ENCOSTO
EM MALHA (14) e monte o ENCOSTO EM MALHA (14)
no CONJUNTO DA ESTRUTURA DO ASSENTO (9)
R30 com 4 PARAFUSOS (C) e 4 ARRUELAS DE PRESSÃO (I).
Configurações de torque: 23,1 Nm / 17 lb-pés.
C Fixe a TAMPA EXTERNA (15) à ESTRUTURA DO ASSENTO (8)
e à TAMPA INTERNA (13) com 3 PARAFUSOS (J).
Ferragens para etapa 5
Descrição Qtd.
C Parafuso 4
I Arruela de pressão 4
J Parafuso 3
14
13
J 15 C I
9
56
MXR20_AG_Bikes_r1_0_B.indd 56-57 MXR20_AG_Bikes_r1_0_B.indd 56-57
NOTA: Esta etapa é apenas para modelos R50.
5
A Abra as FERRAGENS PARA ETAPA 5.
B Fixe o ENCOSTO EM MALHA (14) ao CONJUNTO DA
ESTRUTURA DO ASSENTO (9) usando 6 PARAFUSOS (I).
Configurações de torque: 9,5 Nm / 7 lb-pés.
R50
Ferragens para etapa 5
Descrição Qtd.
I Parafuso 6
14
9
I
A Abra as FERRAGENS PARA ETAPA 6.
6
B Conecte os CABOS (1) ao CONSOLE (17) e introduza cuidadosamente
o excesso de cabo dentro da HASTE DO CONSOLE (2).
C Fixe o CONSOLE (17) à HASTE DO CONSOLE (2) usando 4 PARAFUSOS
(K).
R30
R50
Nota: Tenha cuidado para não comprimir nenhum fio ao fixar o console.
Ferragens para etapa 6
Descrição Qtd.
K Parafuso 4
17 1 2
R50 MOSTRADA
7
R30 / R50 MONTAGEM CONCLUÍDA!
AJUSTE DO ASSENTO
Para determinar a posição correta do assento, sente-se nele e posicione a ponta
do pé no centro do pedal. Seus joelhos devem estar dobrados levemente na posição
mais distante dos pedais. Você deve ser capaz de pedalar sem esticar seus joelhos
ou deslocar seu peso de um lado para outro.
NOTA: É recomendado que você não sente no assento enquanto ajusta sua posição.
K
POSIÇÃO DO ASSENTO AJUSTE DO ENCOSTO (R50)
Para ajustar, levante a alavanca de ajuste Para ajustar o ângulo de inclinação
e segure. Em seguida, deslize o assento do encosto, gire a alavanca para baixo
para uma posição que o coloque dentro (sentido anti-horário) e encoste-se no
do alcance confortável de pedalada (que encosto em malha até que a posição
mantenha uma leve flexão nos joelhos desejada seja alcançada. Quando
enquanto suas pernas estão na posição a posição estiver definida, gire a alavanca
estendida). Solte a alavanca para travar para cima (sentido horário) até que
o mecanismo. esteja ajustada. O encosto vem equipado
com um sistema de retorno de mola
para retornar o encosto para sua posição
original quando a alavanca de ajuste é
liberada e o usuário não está encostado
no encosto.
57
